多工位同步等距变距调节机构

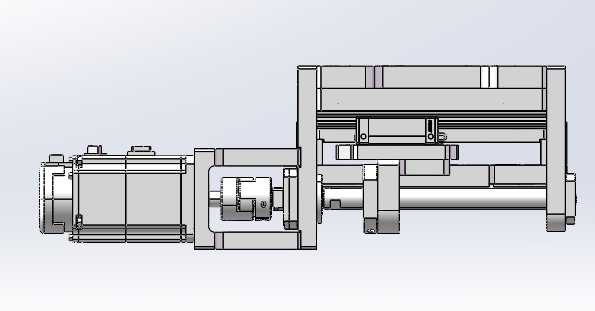

　　这套机构的核心设计逻辑是保证所有工位在移动过程中相邻间距始终相等，不会出现个别工位偏移、间距不均的问题，固定组件作为工件的承载端，最少设置三个工位位，从基准端开始沿直线排布，每个工位位都可以安装适配不同工件的夹具，不管是吸嘴、夹爪还是定位载具都能直接固定在对应的安装面上。传动端采用伺服驱动配合丝杆传动的结构，从图中可以看到左侧的伺服电机通过联轴器直接连接传动丝杆，没有额外的减速结构，这种设计是为了保证变距过程的响应速度和位置精度，电机转动时带动丝杆旋转，驱动与丝杆螺母连接的主动滑座移动，其余滑座通过等长的联动件依次连接，当主动滑座移动时，会依次带动后续滑座按固定比例移动，最终实现所有滑座同步靠近或远离基准端，相邻滑座的间距始终保持一致。在3C电子组装、食品包装、医药分拣这类多工位并行作业的产线场景里，经常会遇到上游来料间距与下游载具工位间距不匹配的问题，比如贴标工位来料是紧凑排列的待贴标工件，到了装盒工位需要匹配载具的宽间距槽位，或是点胶工位的小间距工件到固化工位需要拉开间距避免干涉，这时候就需要靠等距变距机构来完成间距的同步切换，不需要逐个调整工位位置，就能一次性完成所有工件的间距统一调整，大幅缩减工位切换的辅助时间。

　　从安装边界来看，这套机构的整体横向安装长度可以根据工位数量调整，常规6工位版本的横向安装尺寸控制在800mm以内，纵向安装深度不超过200mm，高度方向从安装底面到传动组件顶面的尺寸约180mm，不需要额外预留过大的安装空间，可以直接集成在现有产线的工位段中间，不需要对原有产线做大规模改造。固定组件的每个滑座上都预留了标准的夹具安装孔位，孔位间距按照通用工业夹具的安装尺寸设计，不管是气动夹爪还是真空吸嘴都可以直接通过螺栓固定，不需要额外加工转接板。

　　在实际使用过程中，这套机构的变距范围可以根据需求调整，常规版本的最小相邻工位间距为20mm，最大相邻工位间距可以达到120mm，完全覆盖大部分轻工制造行业的工位间距需求，变距过程的重复定位精度可以控制在±0.05mm以内，不会因为多次变距出现累积误差，保证每个工件都能准确对准下游工位的作业位置。设计的时候特意将传动组件和导向组件做了分层布置，上方的直线导轨作为滑座的导向支撑，承受滑座和工件的垂直负载，下方的丝杆只承担传动的轴向力，不会受到额外的径向负载，大幅延长传动部件的使用寿命，日常维护只需要定期给导轨和丝杆加注润滑脂即可，不需要频繁拆解更换部件。

　　另外在机构的两端都设置了硬限位块，当滑座移动到最大或最小间距位置时会触发硬限位，避免电机过冲导致机构碰撞损坏，同时每个滑座的侧面都预留了感应片安装位，可以根据实际需求安装位置传感器，实时反馈每个滑座的位置信号，方便和产线的主控系统做信号交互，实现变距动作的全自动化控制。很多工程师在设计这类变距机构的时候容易出现联动件卡滞、滑座移动不同步的问题，这套结构在设计时将每个联动件的铰接点都做了间隙补偿处理，滑座和导轨之间采用预压式滑块连接，消除了传动间隙，即使在高速变距的工况下也不会出现抖动或间距偏差的问题，不管是间歇式作业的产线还是连续高速运行的产线都能适配。
