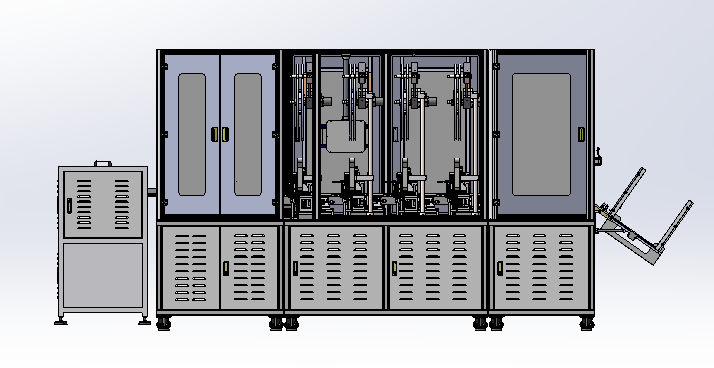

在消费电子、汽车电子、工控电路板的批量组装产线里,电子元器件插针机是承担引脚插装工序的核心专用设备,替代传统人工插针的作业模式,解决人工插针位置偏移、插装深度不一致、效率低下的痛点,适配PCB板与各类带插孔电子元件的引脚装配需求,在连接器生产、电源模块组装、家电控制板制造场景中都有广泛部署。这套设备的整体布局采用分体式设计,左侧独立布置电气控制柜,中部为多工位插装作业主机,右侧设置出料接驳机构,安装时需预留控制柜开门操作空间、主机侧方维护通道以及出料端与下游接驳设备的对接余量,地面需做水平硬化处理,设备底部配置可调脚杯,可在安装时调整整机水平度,抵消地面平整度误差,避免高速运行时出现机架共振。

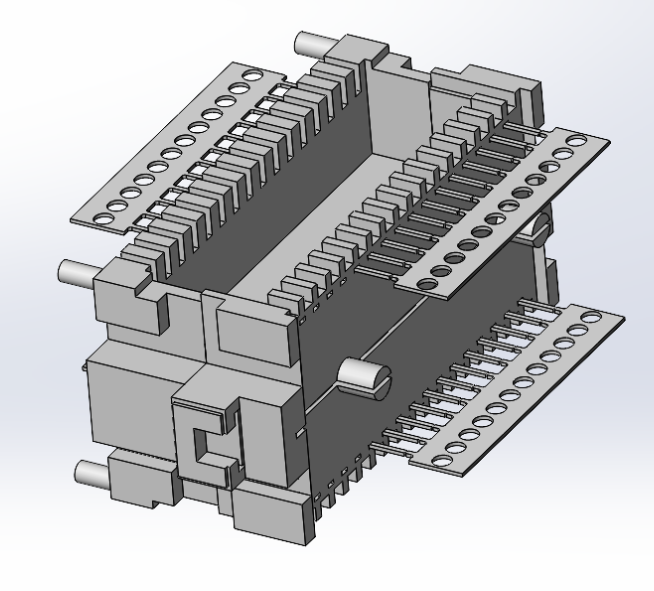

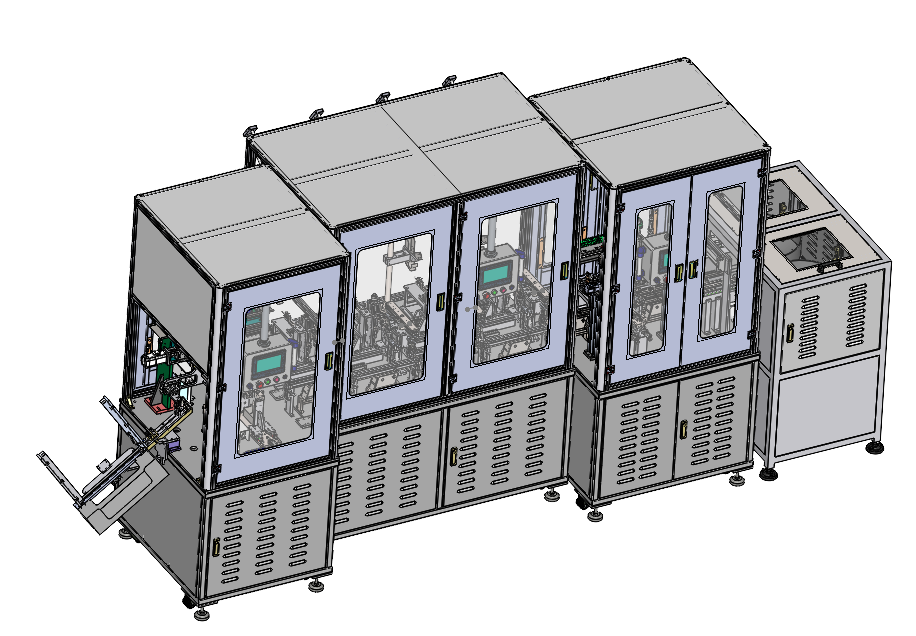

主机部分采用框架式焊接机架作为承载基础,外部覆盖带观察窗的防护门板,观察窗选用透明耐力板材质,既可以在设备运行时封闭作业区域,防止插针过程中引脚飞溅造成安全隐患,也能让运维人员直观观察内部各工位的运行状态,防护门板上设置的通风散热孔,可将内部伺服驱动、气缸动作产生的热量及时排出,避免密闭空间内温度累积影响电气元件寿命。设备的机械结构按作业流程划分为进料、插装、出料三个功能段,进料段通过传送带配合导向导轨完成待插装元件的有序输送,导轨宽度可根据不同规格元件的外形尺寸做调整,适配不同尺寸的接插件、端子座类元件的上料需求,进料端设置的挡料与分料机构,可保证每次输送到插装工位的元件位置精准,不会出现叠料、偏位的问题。

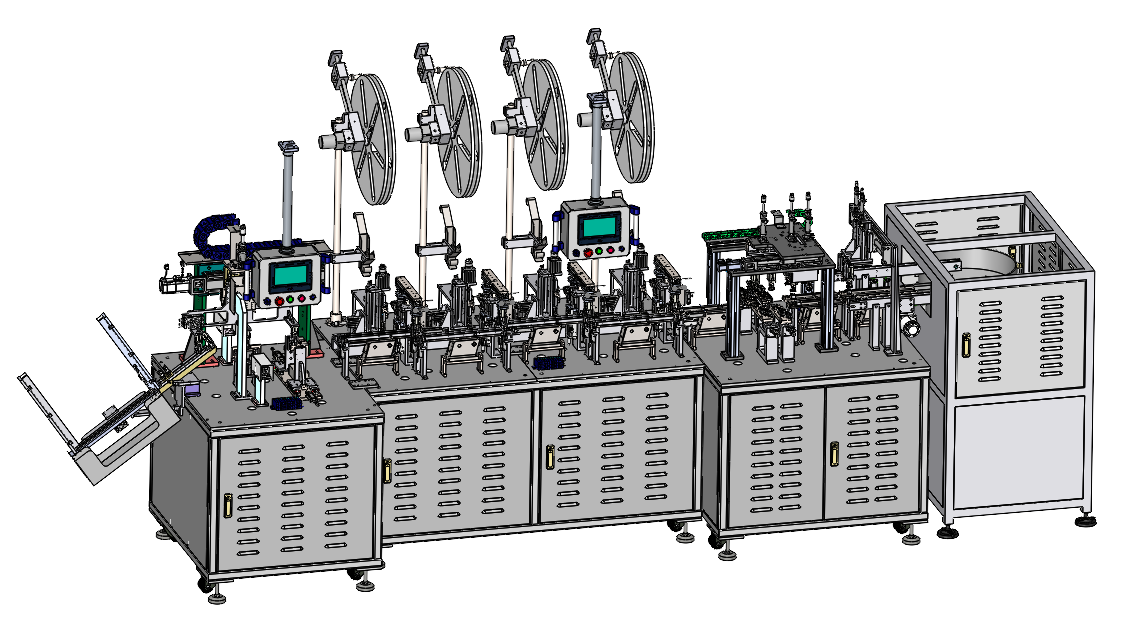

插装段是整机的核心作业区域,采用多组并行插装头的设计,可同时完成多组引脚的同步插装,每个插装单元都包含插针夹持机构、垂直驱动组件以及位置微调结构,插针头的夹持力度可根据引脚材质、直径做适配调整,既不会因为夹持力过小导致插针过程中引脚打滑,也不会因为夹持力过大造成引脚表面镀层损伤、引脚变形;垂直驱动组件搭配高精度导轨,保证插针下行过程的垂直度,插装深度可通过驱动行程参数做精确调整,确保每根引脚都能准确插入元件插孔的指定深度,避免出现虚插、插不到位的问题。插装工位旁设置的检测单元,可在插装动作完成后即时检测引脚的插装状态,识别漏插、弯针、插装深度不足的不良品,将不良品信号传递给控制系统,在出料段完成不良品的分流剔除。出料段采用倾斜导轨配合平皮带输送的结构,将完成插装的元件平稳输送到设备外部,可直接对接下游的检测、包装工位,出料导轨的角度可根据元件的重量、表面摩擦特性做微调,保证元件输送过程顺畅,不会出现卡料、滑落的问题。左侧独立布置的电气控制柜,将PLC控制模块、伺服驱动器、电源模块、气动控制元件都集成在柜内,与主机的作业区域做物理隔离,避免作业区域的金属碎屑、灰尘进入柜内影响电气元件的运行稳定性,控制柜面板上设置操作按钮与状态指示灯,方便操作人员在设备前端完成启停、参数调整、故障复位的操作。
整套设备的结构设计充分考虑了日常维护的便利性,所有插装头组件、传动部件都设计为快拆结构,更换不同规格的插针夹具时不需要复杂的拆卸工具,可快速完成换型,适配多品种小批量的生产需求;气路与线路都采用拖链收纳布置,走线整齐,避免设备运行过程中管线与运动部件发生摩擦干涉,延长管线的使用寿命。在三维建模过程中,所有运动部件都做了干涉检查,模拟了插装头上下动作、进料输送、出料转移的全行程运动轨迹,确保各机构在运行过程中不会出现碰撞干涉,机架的受力部分做了加强筋设计,保证高速插装作业时机架的刚性足够,不会因为长期受交变载荷出现结构变形,影响插装精度。
