电阻盘自动检测分选设备结构设计

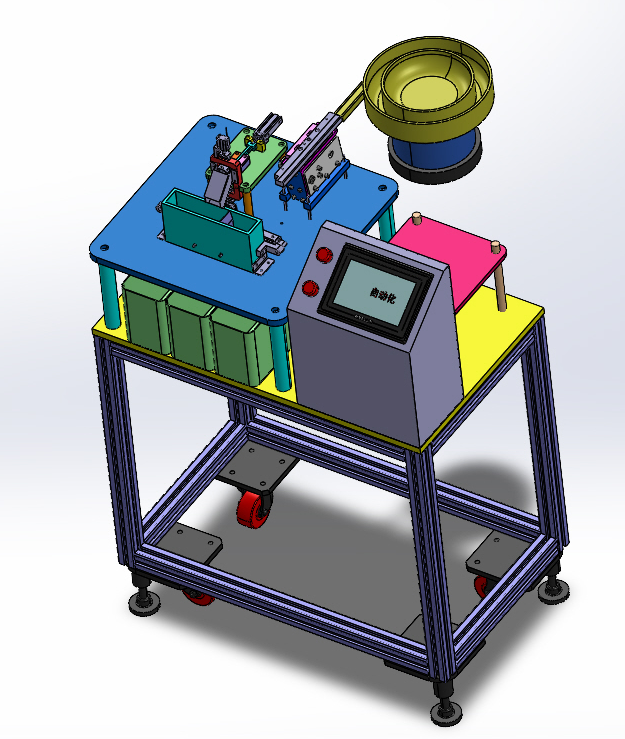

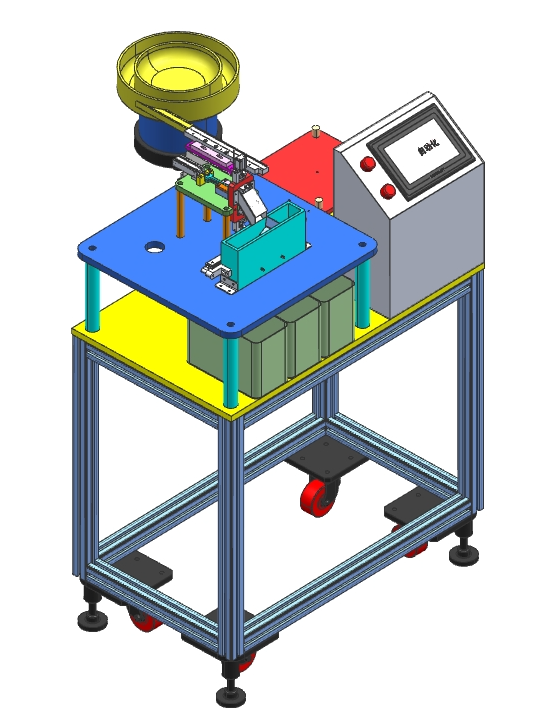

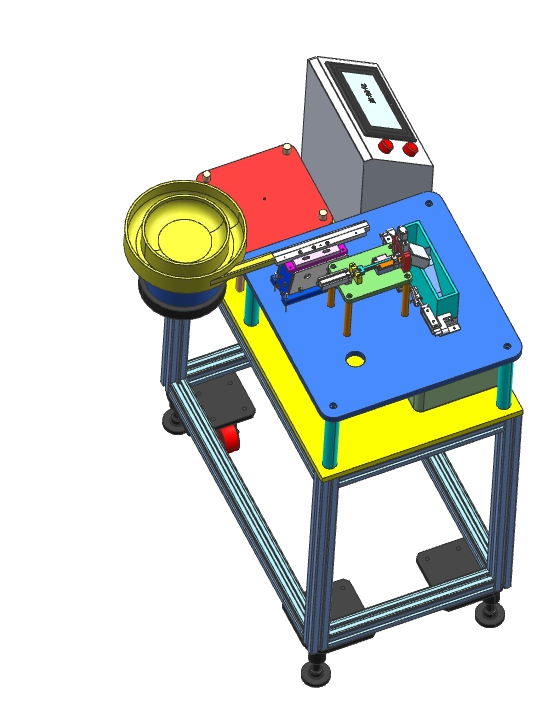

　　设备整体采用铝型材搭建机架主体，底部配置可调脚杯，可适应车间地面10mm以内的高度差调整，机架整体长宽高控制在800mm600mm750mm范围内，可直接放置在标准工业工作台面上使用，无需额外预埋安装固定结构，设备总重量控制在45kg以内，单人即可完成移位与工位调整，适配中小批量电子加工厂的柔性生产需求。上料单元采用经典的振动盘送料结构，振动盘直径为300mm，内壁做了螺旋导槽设计，导槽宽度可根据电阻盘的外径尺寸做快速调整，适配直径120mm到180mm区间的标准电阻编带盘，振动盘通过减震支架与上层工作台板连接，可避免送料振动传递到检测工位影响测量精度，振动盘出口对接直线送料轨道，轨道末端设置挡料分料机构，采用微型气缸驱动挡块，每次仅放行单个电阻盘进入检测工位，避免叠料卡滞。在电子元器件制造与来料检验环节，电阻盘作为编带或散装电阻的承载包装形式，其整盘电阻的阻值一致性、参数合规性检测一直是产线品控的核心节点，传统人工抽检不仅效率低下，还容易因漏检导致不合格品流入下游SMT贴装环节，引发整板返修的成本损耗，这款电阻盘检测设备正是针对这一场景开发的专用检测工装，可直接对接电阻编带包装工位或来料检验台，实现整盘电阻的全自动上料、检测、分选作业。

　　检测工位设置在工作台板中部的蓝色绝缘工装板上，工装板采用15mm厚的电木板加工，表面做防静电喷涂处理，避免静电击穿电阻元件，工位上设置了两组定位销，可快速对进入工位的电阻盘做中心定位，定位精度控制在±0.1mm以内，保证检测探针可精准接触电阻盘的引出电极，检测探针采用镀金弹性探针，接触行程为5mm，可适应不同厚度电阻盘的接触压力需求，探针尾部通过屏蔽线连接到后侧的电阻测量仪表，仪表可根据检测需求设置恒定电流输出，通过采集电阻两端的电压值换算得到实际电阻值，测量范围覆盖1毫欧到10兆欧，可适配常规碳膜电阻、金属膜电阻、功率电阻等多类型电阻盘的检测需求，测量数据可实时反馈到设备的控制单元，自动判定电阻值是否在合格公差范围内。

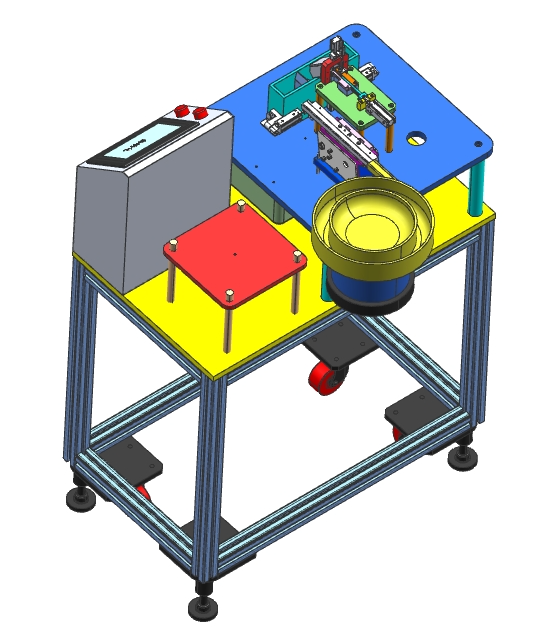

　　设备的分选机构设置在检测工位的侧方，采用拨杆式结构，由微型滑台气缸驱动，当检测结果为合格时，拨杆不动作，电阻盘顺着轨道滑入合格料盒；当检测结果不合格时，气缸驱动拨杆伸出，将电阻盘推入不合格料道，滑入另一侧的不合格料盒，分选动作响应时间控制在0.2s以内，单工位检测节拍可达1200盘每小时，远高于人工检测的效率。设备的控制单元与测量仪表集成安装在工作台后侧的灰色控制箱内，控制箱面板上设置了触控显示屏、启动按钮、急停按钮，可通过显示屏设置检测的电阻公差范围、送料速度、分选延迟时间等参数，设备底部还设置了脚踏开关接口，可切换为手动触发模式，适配小批量多品种的试产检测需求。在结构设计层面，上层工作台板采用20mm厚的铝板加工，表面做阳极氧化处理，通过四根圆形立柱与下层的黄色安装板连接，下层安装板用于布置气路管线、电磁阀、电源模块等元器件，所有气路管线均采用线槽收纳，沿铝型材机架的槽道布置，避免管线外露引发的安全隐患，设备的气源接口设置在机架后侧，接入0.5-0.7MPa的压缩空气即可正常工作，电源采用220V民用交流电接入，无需额外配置工业动力电源，可快速部署在各类生产车间场景。

　　针对检测精度的稳定性设计，检测工位的工装板与机架之间设置了橡胶减震垫，可过滤振动盘送料时产生的微幅振动，避免探针接触不良导致的测量误差，测量回路的所有接线均采用屏蔽线，且屏蔽层单端接地，可避免车间内的变频器、伺服设备产生的电磁干扰影响测量结果，设备还设置了料满停机功能，在合格与不合格料盒内均安装了光电传感器，当料盒内的电阻盘堆叠到设定高度时，设备自动停机并发出提示，避免料满溢出。这款设备的结构设计充分考虑了电子制造车间的实际使用需求，所有易损件均采用标准件，探针、气缸、电磁阀等元器件均可在市面上快速采购替换，工装部分采用模块化设计，更换不同规格的定位工装与送料轨道，即可快速适配其他类型的盘装电子元件检测，具备较强的柔性适配能力，可帮助电子制造企业大幅提升电阻盘检测环节的效率与准确率，降低人工检测的漏检风险。
