自动化产线顶升拨料靠边定位机构

　　在3C电子、小五金件、汽车小零部件的批量加工自动化产线中，工件在不同工位间流转时，常出现输送到位后位置偏移、无法直接匹配加工或检测工位基准的问题，这类偏差如果靠人工校正，不仅会拖慢整线节拍，还容易引入人为定位误差，导致后续工序不良率升高，顶升加拨料到边机构正是为解决这类产线痛点设计的专用执行单元。该机构的核心功能是在工件随输送线抵达待处理工位后，先完成工件的顶升脱离输送面，消除输送载体带来的位置窜动间隙，再通过拨料动作将工件推靠到定位基准边，让工件在工位上获得统一的定位基准，为后续的加工、检测、装配工序提供稳定的位置前提，尤其适配多工位并行加工的产线布局，可在短节拍内完成单工位的工件定位动作，不会成为整线的节拍瓶颈。

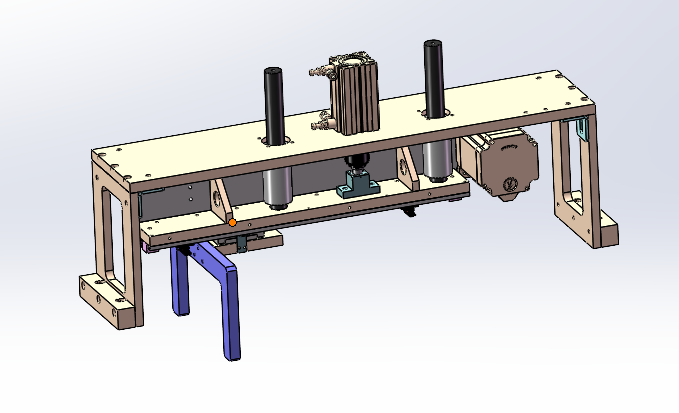

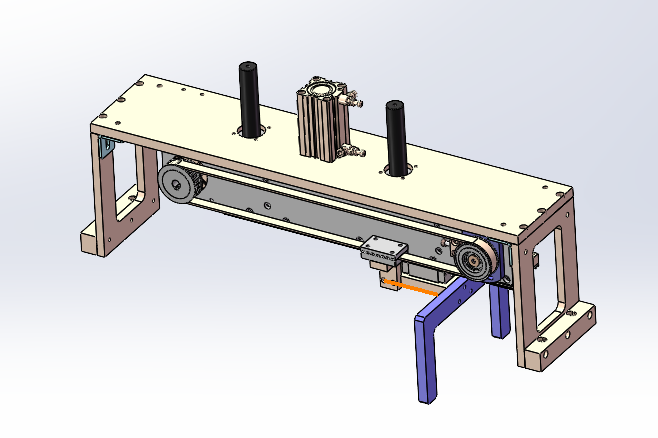

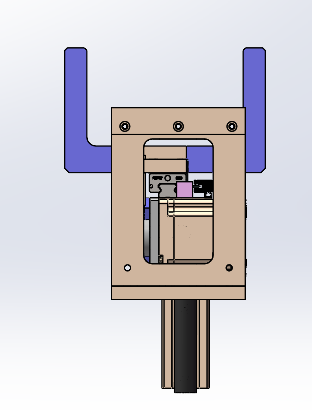

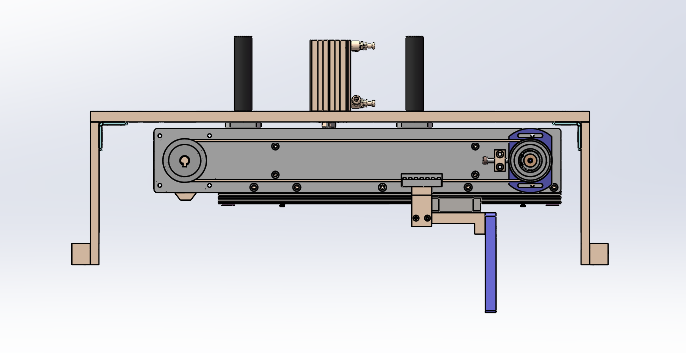

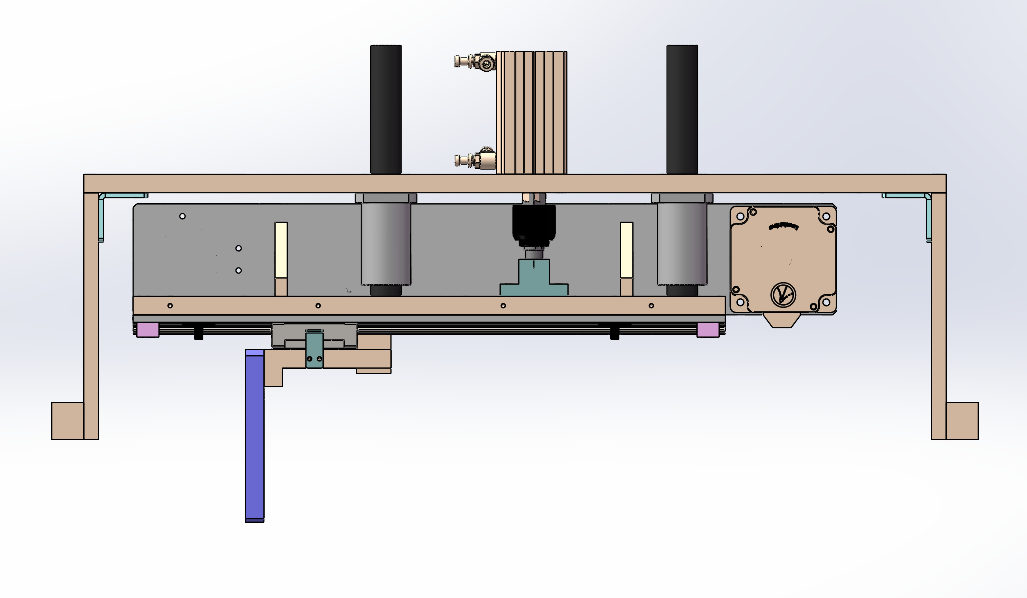

　　从结构设计逻辑来看，整套机构采用双工作平台的布局思路，两个平台分别对应顶升承载与拨料执行的功能分区，顶升动作由气缸作为动力源，通过活塞杆连接支撑承载板，承载板的导向依靠配套的直线导轨完成，避免顶升过程中出现偏载卡滞，确保工件被平稳抬离输送面；拨料动作同样采用气缸驱动，拨料执行端的行程经过精准核算，刚好能将工件推送至预设的基准挡边位置，不会出现过推导致工件磕碰、或是推送不到位导致定位失效的问题。

　　整套机构的安装边界适配常规皮带输送线、滚筒输送线的工位间隙，安装时不需要对原有输送线主体结构做大规模改动，可直接通过侧边安装支架固定在输送线的机架型材上，机构主体的横向宽度控制在单工位的常规间距范围内，不会干涉相邻工位的设备布局，竖向安装尺寸预留了足够的输送面下方空间，不会和输送线的张紧机构、驱动辊产生干涉。在实际工况适配中，该机构可根据工件的外形尺寸调整拨料块的安装位置与顶升承载板的支撑点分布，针对扁平类零件、小型壳体类零件都能获得稳定的支撑效果，顶升过程中支撑点的布局避开工件下方的异形结构，避免顶升时工件出现倾斜；拨料端采用软质接触端头，推送过程中不会刮伤工件表面，适配外观要求较高的工件加工场景。

　　整套机构的动作逻辑可直接接入产线的PLC控制系统，通过到位传感器触发动作信号，顶升、拨料、复位的动作时序可根据产线节拍灵活调整，当工件被输送至工位触发传感器后，顶升气缸先行伸出将工件抬离输送面，待顶升到位信号触发后，拨料气缸启动将工件推至基准边，待后续工序完成后，拨料气缸先复位，顶升气缸再下降将工件放回输送面，进入下一个流转循环。考虑到产线长期运行的稳定性，机构的所有滑动配合面都预留了润滑注油位置，导轨与气缸的安装基准面经过一次装夹加工完成，保证各运动部件的平行度与垂直度要求，减少长期运行后的磨损量，降低日常维护的频次；同时机构的所有气动元件都采用标准通用规格，后期更换配件不需要定制，可直接采购标准件完成替换，减少设备停机维护的时间成本。在多工位布局的产线中，该机构可在每个需要定位的工位独立布置，各机构的动作互不干扰，即使某一个工位的机构出现故障，也不会影响其他工位的正常运行，相比整段式的定位机构，这种单元化的设计更适配柔性产线的调整需求，当产线更换生产产品时，只需要调整对应工位机构的拨料行程与支撑点位置，就能快速适配新的工件定位需求，不需要对机构主体做大规模改造。
