商用车驾驶室悬置减震连接结构设计

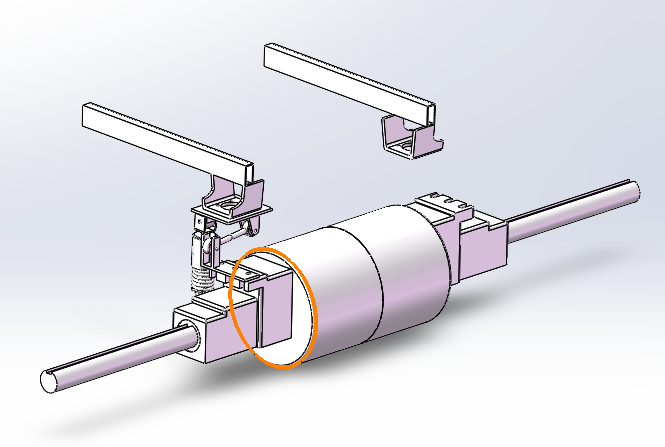

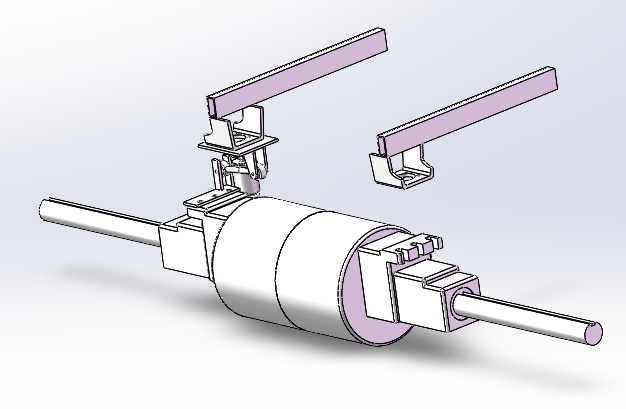

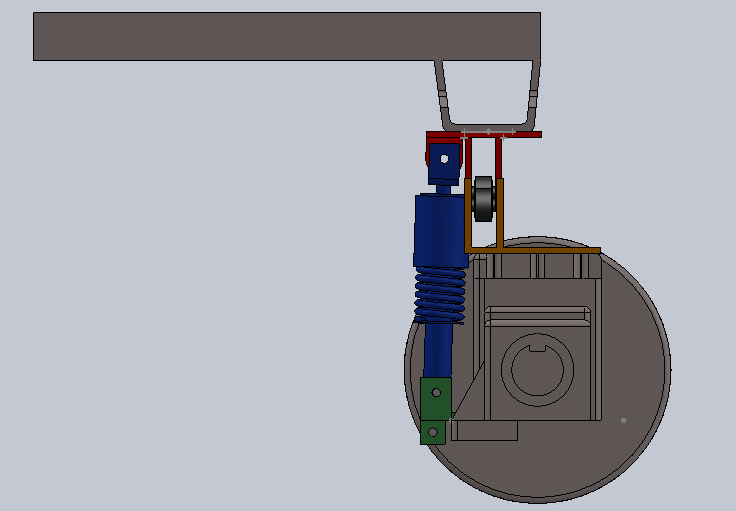

　　在商用车整车结构设计环节，驾驶室悬置是衔接驾驶室本体与底盘车架的核心功能部件，直接决定驾乘人员的操作舒适度与行驶过程中的驾驶室结构稳定性，长途干线物流重卡、工程作业自卸车、城市配送轻卡等商用车型，均需匹配对应载荷等级的悬置结构来适配不同工况的使用需求。这套悬置结构采用螺旋弹簧与液压阻尼筒同轴集成的布局形式，上部通过冲压成型的钢制支架与驾驶室底部的纵梁安装面贴合，支架上预留的螺栓孔位可直接匹配主流商用车驾驶室的底部安装点位，无需额外做安装面的改制加工；下部连接端则通过带衬套的铰接支座与车架上的悬置安装座相连，铰接结构可释放车辆行驶过程中车架扭转带来的附加应力，避免刚性连接导致的支架焊缝开裂、连接螺栓剪切断裂等常见失效问题。

　　从实际使用场景来看，车辆在非铺装路面行驶时，车轮受到的路面冲击会先通过底盘悬架完成一级滤震，剩余传递到车架的震动会经过驾驶室悬置完成二级衰减，这套结构的阻尼参数匹配了商用车驾驶室的整备质量区间，可将垂直方向的高频震动过滤掉七成以上，同时能抑制驾驶室在急加速、紧急制动时的纵向俯仰晃动，以及过弯时的侧倾摆动幅度，避免驾乘人员长时间处于震动环境中产生过度疲劳。设计过程中优先考虑了安装边界的通用性，悬置总成的整体轴向尺寸控制在适配多数平头商用车驾驶室底部的安装空间范围内，上部支架的安装孔距按照行业通用的孔位标准设计，下部铰接点的销轴直径也匹配主流车架悬置座的安装尺寸，工程师在做整车布置时可直接调用该结构完成装配，无需反复调整周边管线、走台板的布置位置。

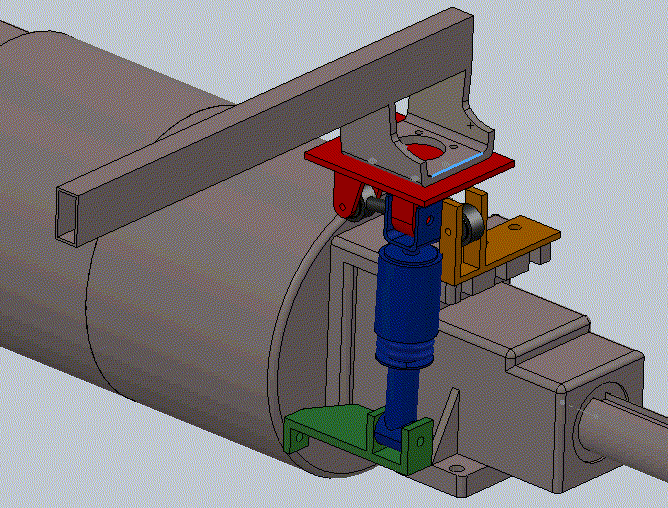

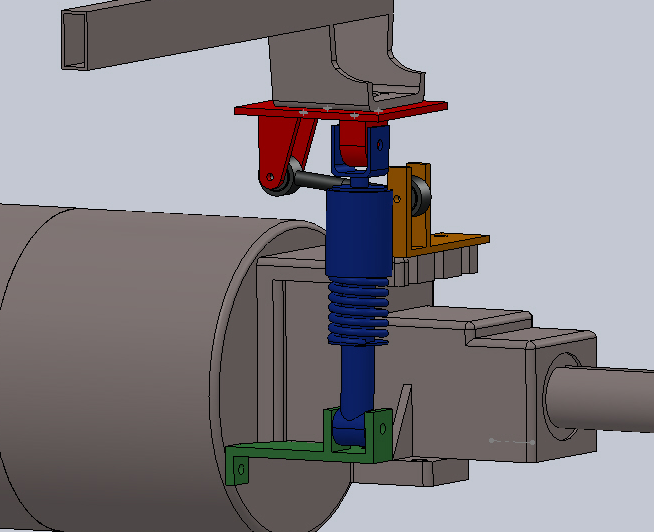

　　结构细节上，阻尼筒外部设置了防尘罩结构，可阻挡车辆行驶过程中卷起的泥沙、灰尘进入阻尼筒的活塞杆密封部位，延长密封件的使用寿命；弹簧上下两端均设置了橡胶缓冲垫，避免弹簧压缩到极限行程时出现金属撞击异响，同时能过滤掉部分高频细碎震动；上部支架与驾驶室连接的接触面还预留了橡胶减震垫的安装槽位，可进一步阻断金属件之间的震动传递路径。不同于早期车型采用的刚性连接结构，这种带弹性阻尼的悬置结构可在车架出现小幅扭转形变时，通过自身的铰接摆动与弹性形变吸收位移量，避免驾驶室本体受到额外的扭转应力，减少驾驶室钣金焊缝开裂、内饰件异响松动等问题的出现概率。

　　在做三维建模时，各部件的配合公差均按照商用车零部件的通用加工精度设定，阻尼筒与弹簧的同轴度公差、铰接孔的位置度公差都满足实际机加工与装配的工艺要求，支架的折弯圆角、焊缝预留位置也完全符合冲压件与焊接件的加工工艺规范，不存在无法落地生产的理想化设计结构。针对不同载荷的车型需求，该结构可通过更换不同刚度的弹簧、匹配不同阻尼系数的阻尼筒来完成性能适配，无需改动整体安装尺寸，可覆盖从轻卡到重卡的不同吨位车型的悬置配置需求，有效缩短整车开发过程中悬置系统的设计验证周期。
