汽车车轮钢圈自动化加工专用设备结构

项目分类:汽车类 发布时间:2025-06-29 ID:1046742
  • 汽车车轮钢圈自动化加工专用设备结构
  • 汽车车轮钢圈自动化加工专用设备结构
  • 汽车车轮钢圈自动化加工专用设备结构
  • 汽车车轮钢圈自动化加工专用设备结构
  • 汽车车轮钢圈自动化加工专用设备结构

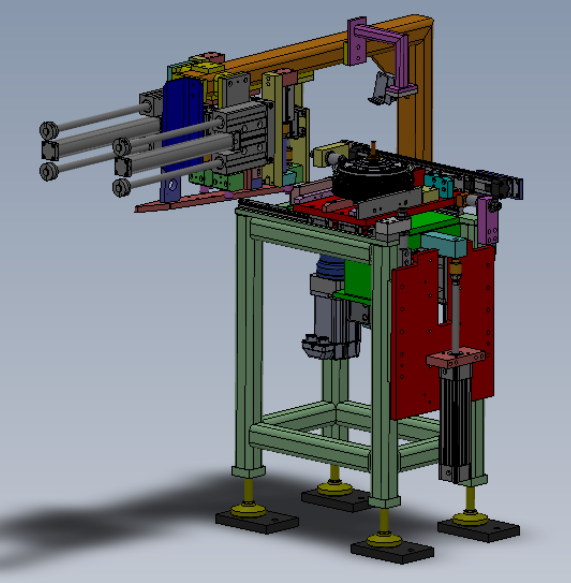

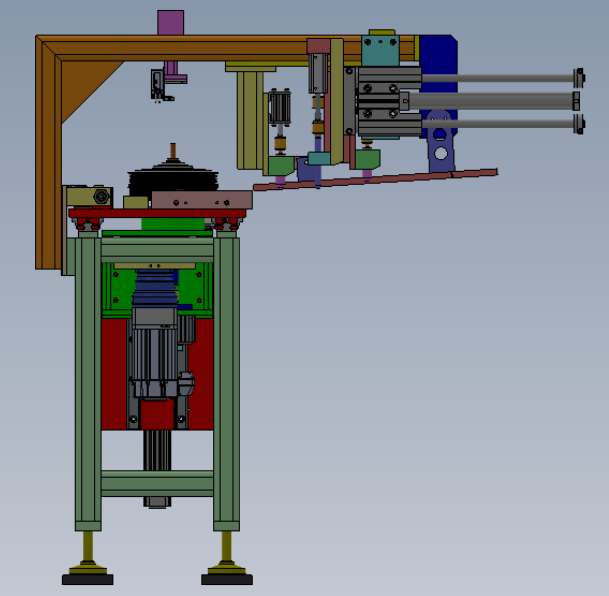

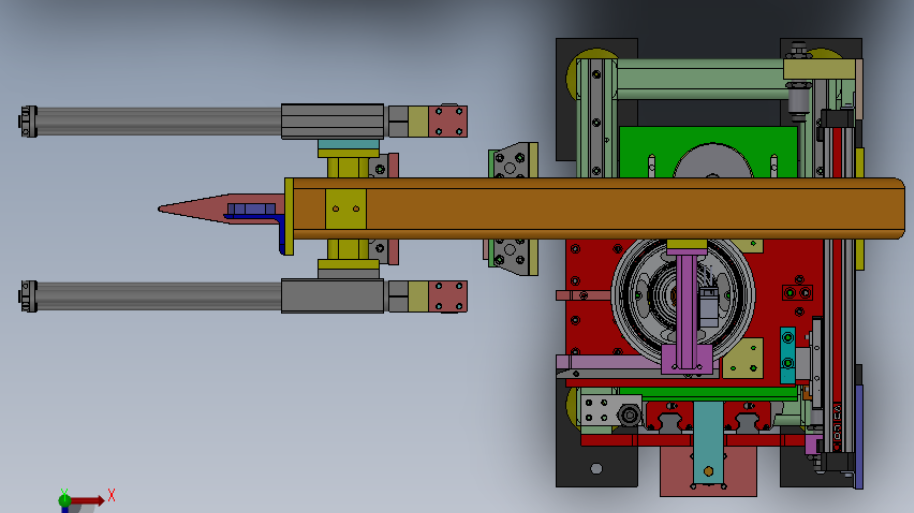

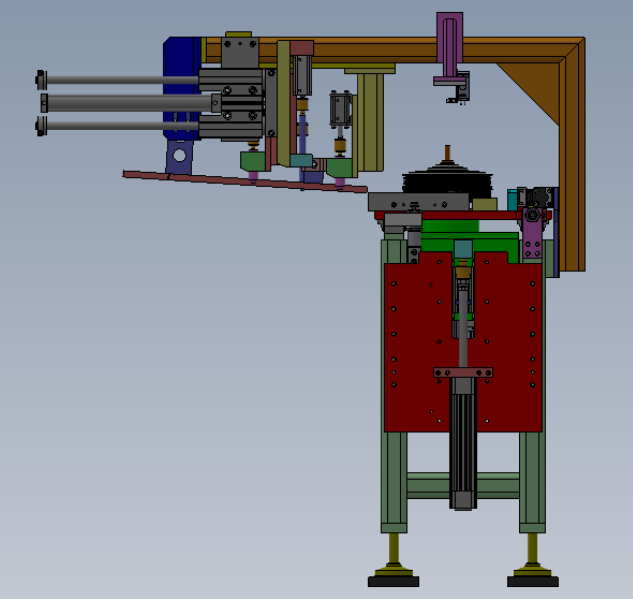

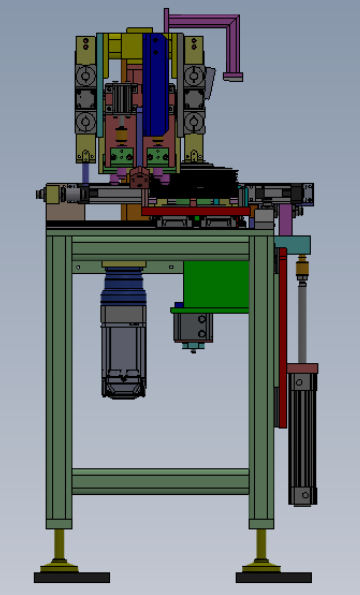

  在汽车零部件制造的轮圈生产工段,钢圈作为承载整车重量、连接轮胎与车轴的核心安全部件,其侧壁孔位加工、焊缝打磨、端面修整等工序的精度一致性,直接影响后续轮胎装配的动平衡表现与整车行驶安全,传统单工序人工配合专机的加工模式,需要多次吊装装夹工件,不仅装夹找正耗时占比超整个加工周期的40%,多次装夹带来的累计形位公差还容易导致成品出现孔位偏斜、打磨余量不均的问题,无法满足当前商用车、乘用车轮圈批量生产的节拍要求。这套钢圈加工设备的整体布局采用下置旋转驱动、上置龙门加工模组的立式结构,底部支撑机架采用方管焊接框架结构,四个支撑脚配置可调式减震垫铁,安装时不需要额外浇筑混凝土地基,只需要保证安装地面平面度误差不超过2mm/m即可完成调平固定,设备整体占地边界控制在长1800mm、宽1200mm、高2100mm范围内,能够直接嵌入现有轮圈生产线的工序间隙,不需要对原有车间物流通道做大规模改造。

  设备下部的旋转驱动工位集成了工件顶升与夹持功能,待加工钢圈通过物流辊道输送到工位后,下部的升降托盘先将钢圈顶起到加工高度,随后周向均布的三个夹持块同步伸出,顶住钢圈的内侧壁完成定心夹持,夹持行程覆盖13英寸到22英寸的常规乘用车、轻卡钢圈规格,夹持力通过气动回路的调压阀可调,避免加持力过大导致钢圈薄壁变形,或者加持力不足导致加工过程中工件窜动;夹持完成后,下部的伺服减速电机带动卡盘与钢圈同步旋转,旋转转速可根据加工工艺在0-30rpm范围内无级调整,旋转轴的端面跳动控制在0.02mm以内,保证整圈加工的余量均匀。

  上部的加工执行部分采用龙门式双轴移动结构,X轴行程覆盖钢圈的整个轴向宽度,Z轴行程满足不同加工头的进给深度要求,移动导轨采用重载线性导轨,配合滚珠丝杠传动,重复定位精度控制在0.03mm以内,加工机械手的安装接口采用标准BT30刀柄结构,可根据加工工序需求快速更换打孔主轴、打磨磨头、倒角刀具等不同执行部件,不需要对设备主体结构做改动。在实际生产场景中,这套设备可对接前道的钢圈焊接成型工序,钢圈焊接完成后无需转序到不同的单工序设备,一次装夹即可完成侧壁气门孔打孔、焊缝飞边打磨、端口倒角等多道加工工序,单工件加工节拍可控制在90秒以内,相比传统分散工序的加工模式,生产效率提升60%以上,同时一次装夹消除了多次装夹的累计误差,加工完成的钢圈孔位位置度公差可控制在0.1mm以内,端面打磨后的平面度误差不超过0.05mm,能够直接进入后道的涂装、装配工序。

  设计过程中针对钢圈加工产生的铁屑、打磨粉尘问题,在加工工位的下部设置了倾斜式排屑导板,加工产生的废屑可顺着导板滑落到设备侧边的排屑口,配套集屑车即可完成废屑收集,不需要人工频繁清理设备内部;移动平台的导轨、丝杠等传动部件全部配置了伸缩式防尘护罩,避免粉尘进入传动副导致部件磨损加快,设备的气动、电气管路全部沿龙门架的型材内腔走线,外部无裸露管线,既避免加工过程中管线被废屑刮损,也让设备整体外观更整洁,日常维护时只需要打开侧边的检修门即可完成管路、线路的检查更换。针对不同规格钢圈的加工参数切换,设备的操作面板内置了多组工艺参数存储位,更换生产规格时只需要调用对应的参数程序,即可自动调整夹持行程、旋转转速、进给速度等参数,不需要操作人员逐个手动调整,降低了换型调试的技术门槛,也减少了换型等待时间。
