喷淋接触式混合冷凝设备结构设计

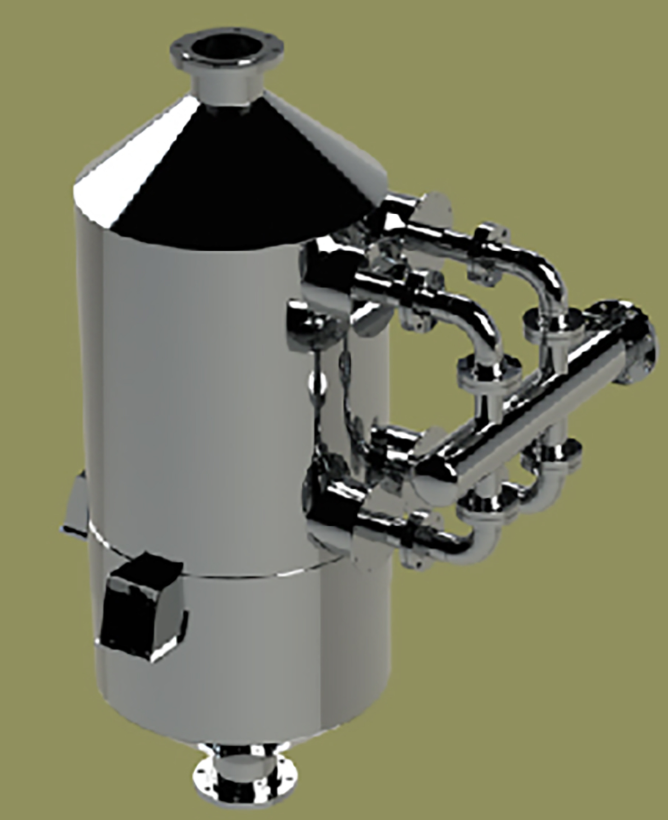

　　在化工、制药、食品加工等行业的减压蒸馏、蒸发浓缩工序中，常需要将低压蒸汽快速冷凝以维持系统真空度，这类工况下表面式换热器往往存在换热效率不足、设备体积偏大的问题，接触式混合冷凝设备凭借直接换热的特性，在这类无回收价值蒸汽的冷凝场景中得到了广泛应用。这款混合冷凝器的设计核心围绕冷却水与待冷凝蒸汽的充分接触展开，设备主体采用立式圆筒形承压壳体结构，顶部设置锥段收口的蒸汽入口，待冷凝的低压蒸汽从顶部入口进入壳体内部，与从上部喷淋装置喷出的雾化冷却水直接逆流接触，蒸汽遇冷快速冷凝释放潜热，冷却水吸收热量后与冷凝液混合，从设备下部的排液口排出，未冷凝的不凝性气体可通过侧部接口接入真空系统抽除，保障系统操作真空度稳定。

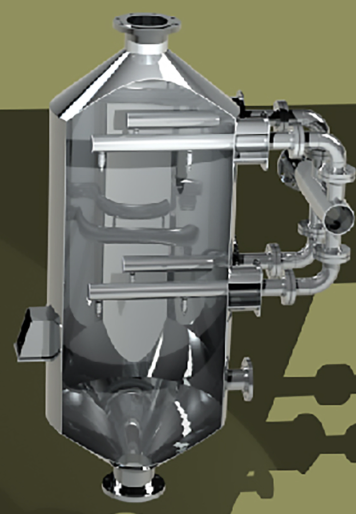

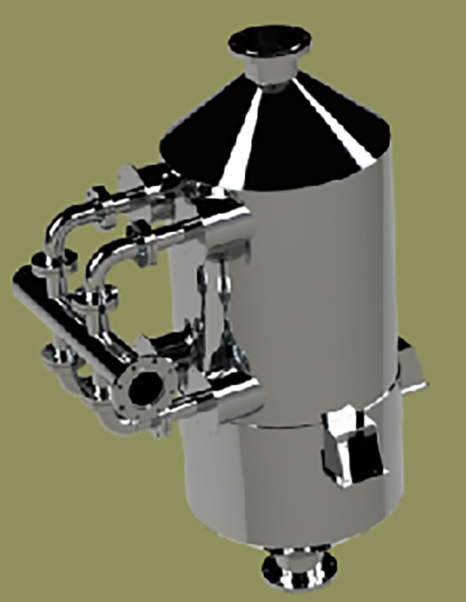

　　从结构布局来看，设备侧部设置的多组弯管接口为冷却水的进水分配管路，设计时将进水环管布置在壳体上部区域，通过多组径向伸入壳体内部的喷淋支管，将冷却水均匀分散成细小液滴，增大冷却水与蒸汽的接触面积，避免出现局部汽液接触盲区，提升整体换热效率。壳体下部设置的支撑结构用于设备安装时的承重固定，底部排液口的口径设计需满足混合液的快速排放要求，避免壳体内积液过多导致汽液接触空间被占用，影响冷凝效果。

　　在实际选型应用中，这类混合冷凝器的安装边界需要结合现场工艺管线布局确定，设备顶部蒸汽入口需与上游蒸发设备的蒸汽出口管线对接，侧部进水接口需与冷却水供水管道连接，下部排液口需接入后续的液封或排水系统，侧部的抽气接口需与真空机组的进气端匹配，安装时需保证设备垂直度偏差控制在允许范围内，避免内部喷淋水流偏斜导致汽液接触不均。设计过程中需要重点考量几个核心参数的匹配：首先是冷却水的喷淋量与蒸汽处理量的配比，需要根据蒸汽的流量、温度以及冷却水的初始温度，计算所需的冷却水量，保证蒸汽能够被完全冷凝，同时控制排水温度在合理区间；其次是壳体内的汽流速度，流速过高会导致汽液夹带，将未分离的液滴带入真空系统，造成真空机组故障，流速过低则会增大设备体积，提升制造成本；另外，喷淋装置的雾化效果也直接影响换热效率，支管上的喷嘴布置需要覆盖整个壳体截面，保证液滴分布均匀，避免出现蒸汽短路的情况。与表面式冷凝器相比，这类混合冷凝设备结构更简单，没有复杂的换热管束，制造成本更低，同时因为是直接接触换热，不存在换热壁面的热阻，传热效率更高，在处理水蒸气这类无回收价值的蒸汽时，能够在较低的冷却水耗量下实现稳定的冷凝效果，尤其适合减压操作工况，不过因为冷凝液与冷却水直接混合，无法回收洁净的冷凝液，所以仅适用于冷凝液无需回收、或者冷凝液与冷却水混合后不影响后续处理的场景。

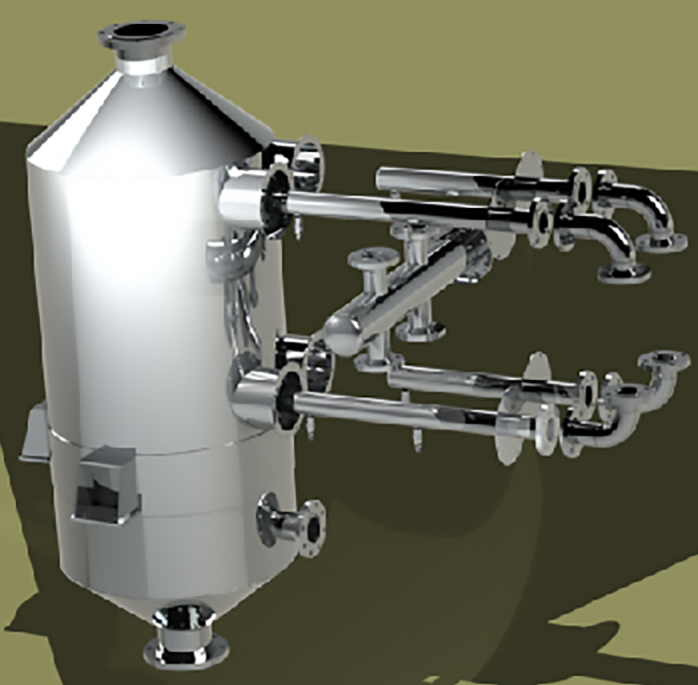

　　在三维建模过程中，需要重点还原壳体的承压结构、各连接管口的方位与尺寸、内部喷淋管路的布局，保证模型能够直接用于后续的工程出图、安装模拟以及工艺校核，建模时需要注意各部件的装配关系，尤其是弯管与壳体的连接部位、锥段与筒体的焊接部位的结构细节，确保模型符合实际制造工艺要求，避免出现无法加工的结构设计。设备的外形尺寸需要根据处理的蒸汽量确定，通常处理量越大，壳体直径越大，设备整体高度也需要相应增加，以保证汽液有足够的接触时间，安装时需要在设备周边预留足够的操作与检修空间，方便后续对喷淋装置、连接法兰等部件进行维护检查。
