踢脚线式辐射采暖换热肋片管结构

该结构属于低温辐射采暖系统的核心换热末端部件，主要应用于住宅、小型办公场所的贴墙式踢脚线采暖场景，替代传统挂墙散热器与地暖系统，适配无吊顶、层高有限、不想破坏地面铺装的改造类采暖项目。从实际使用逻辑来看，这类部件安装时紧贴墙面踢脚线位置，不需要抬高地面、也不需要在墙面预留大尺寸安装孔洞，对于老房采暖改造、精装房后期加装采暖系统的场景适配性极强，不会破坏原有装修结构，安装边界仅需占用墙面底部8-12cm高度的空间，管道接口可从左右两端任意方向接驳，适配不同走向的采暖管路排布。

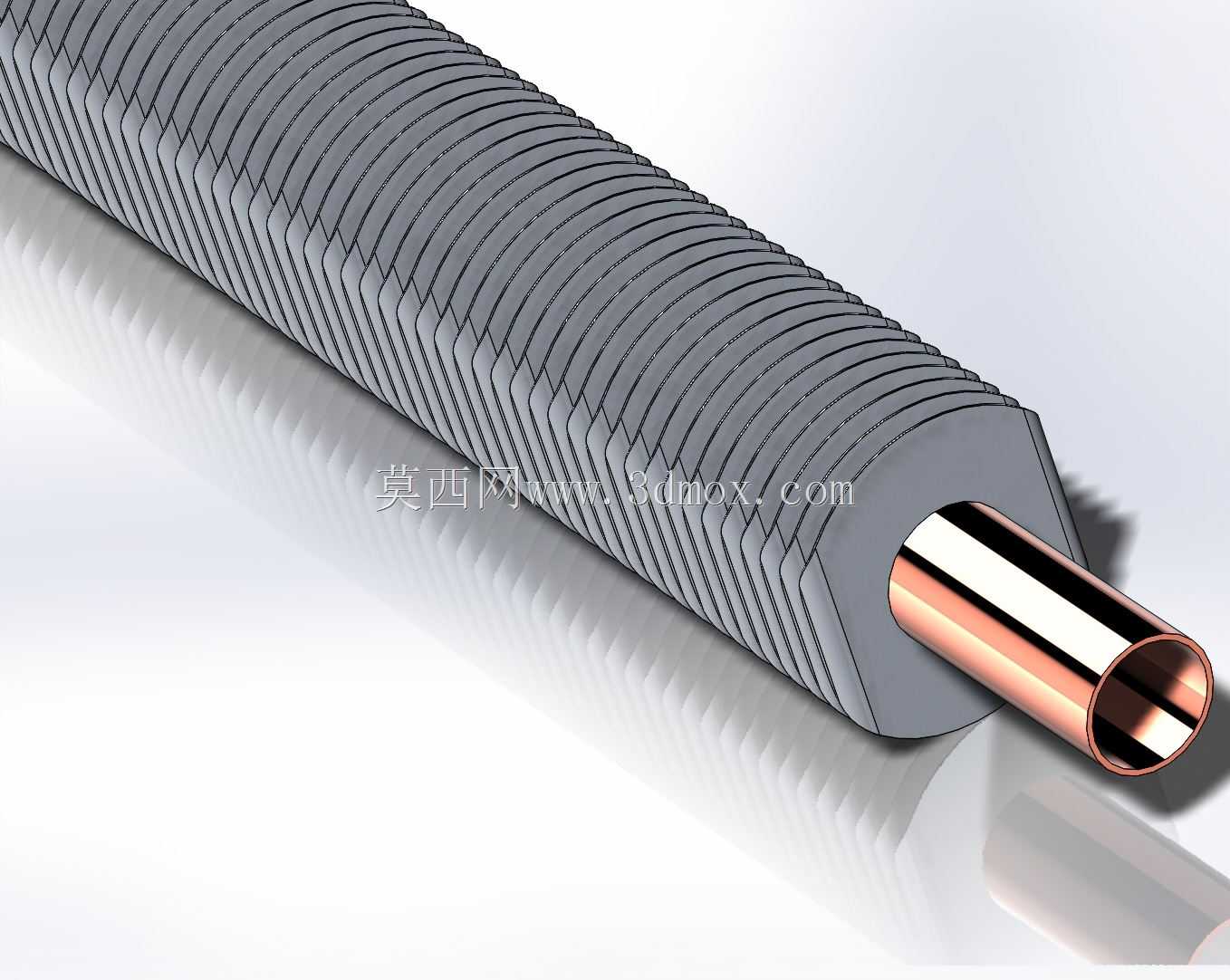

结构设计上采用基管加环形肋片的组合形式，内部基管为紫铜材质，利用铜材高导热的特性快速输送采暖热水，将热量传导至外层的铝制环形肋片；肋片采用等间距密排结构，大幅拓展与空气的接触换热面积，同时肋片的环形结构可以引导热流沿墙面向上形成薄层流动，避免热空气直接快速上升到天花板造成的热量浪费。和传统对流散热器不同，这种结构的换热逻辑以辐射换热为主，加热后的墙面会均匀向室内释放辐射热，不会在室内形成明显的空气对流，减少了扬尘问题，同时人体感知的温度更均匀，不会出现头热脚冷的不适感。

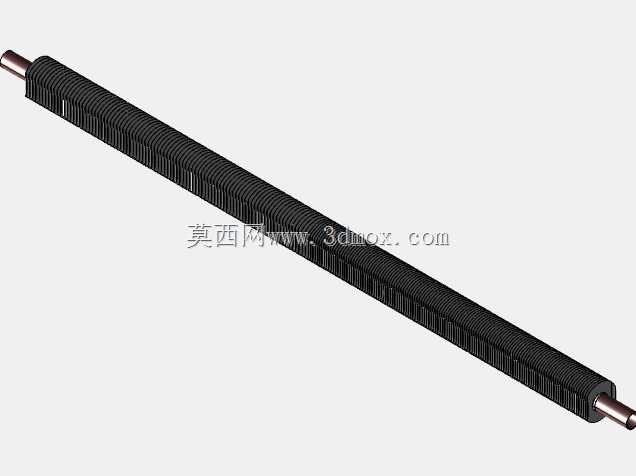

从设计细节来看，基管与肋片采用胀接工艺紧密贴合，避免接触热阻影响换热效率，肋片边缘做了钝化处理，避免安装维护过程中划伤操作人员；基管两端预留标准接驳段，可直接与采暖系统的PPR或铜管路连接，不需要额外定制转接头。整体结构的外形为长条形圆柱肋片结构，单段长度可根据墙面长度灵活拼接，安装时通过背部的卡扣直接固定在墙面基层上，不需要额外的重型支架，安装工序简单，后期维护时仅需擦拭肋片表面积尘即可，没有复杂的维护操作。

在实际工况适配方面，该结构适配低温热水采暖系统，供水温度在40-55摄氏度区间即可达到设计换热功率，适配空气源热泵、燃气壁挂炉等多种低温热源，相比传统散热器需要70摄氏度以上供水温度的要求，更适配节能型采暖系统。结构设计时充分考虑了墙体的热传导特性，安装时背部可配套薄型隔热垫，避免热量直接传导到外墙造成热量损耗，让大部分热量通过肋片向室内空间辐射；肋片的间距设计兼顾了换热效率与积灰清理难度，间距不会过窄导致灰尘堆积后难以清理，也不会过宽导致换热面积不足。

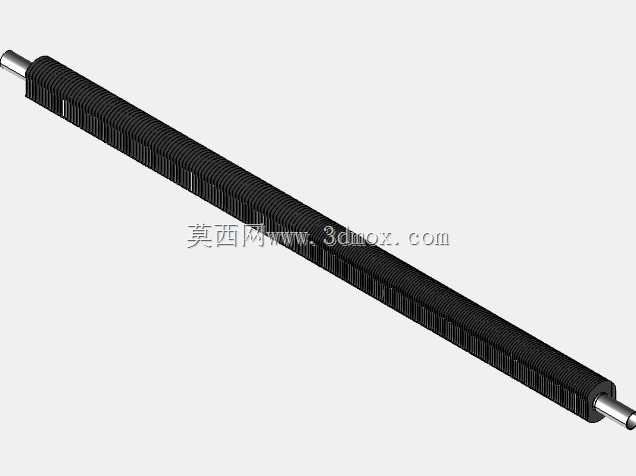

从建模逻辑来看，该模型还原了肋片的等距阵列特征、基管与肋片的装配关系、两端的接口结构，可直接用于采暖系统的方案排布演示、安装结构模拟，也可作为同类换热部件设计的参考基准，帮助设计人员快速核算换热面积、安装空间占位，避免现场安装时出现与踢脚线、墙面插座、门框等部件的干涉问题。在实际选型过程中，设计人员可根据房间的热负荷计算结果，选取对应长度的该类换热部件，沿房间外墙内侧连续布置，形成连续的辐射换热面，让室内温度场更均匀，相比传统单点布置的散热器，不会出现局部温度过高、远离散热器位置温度不足的问题。
