卧式便携可移动承压储运罐体结构

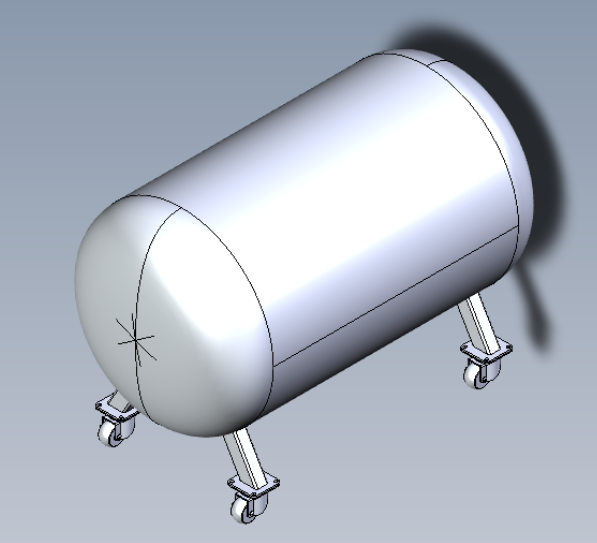

在中小规模工业气体转运、现场临时流体供给、户外作业介质存储这类场景里，常规固定式储罐受安装条件、运输条件限制很难适配，这类短距离、多点位切换的介质储运需求，恰恰是可移动压力罐的核心应用区间。不同于长管拖车、大型固定式球罐这类面向大宗介质储运的设备，这款罐体的设计从一开始就瞄准了小批量、高频次转场的使用场景，整体采用卧式短粗筒身搭配上下对称冲压封头的结构，没有额外突出的外置接管、爬梯或者支座凸台，外轮廓做了全圆弧过渡处理，不管是在车间内用手动液压叉车转运，还是在户外作业点用小型吊装设备移位，都不会因为外凸构件发生磕碰卡滞，甚至在空间局促的临时作业点，也能靠底部的平整弧面直接临时放置，不需要提前预制专门的混凝土安装基础。

从功能实现逻辑来看，这款罐体的核心是满足带压介质的密封存储与短距运输需求，筒身和封头的连接位置采用全焊透对接结构，焊接坡口在建模阶段就做了等强度匹配设计，避免应力集中在焊缝位置形成疲劳薄弱点；上下封头的冲压曲率经过反复校核，既保证承压状态下封头的薄膜应力均匀分布，不会出现局部应力超限的问题，也控制了封头的拉伸深度，降低冲压加工时的成型难度，减少生产环节的工艺成本。筒身部分的壁厚取值是按照常用中低压储运工况做的冗余设计，既可以满足常规压缩空气、惰性气体的带压存储需求，也能适配低饱和蒸气压的液态介质储运，不需要针对单一介质做额外的结构补强。

很多一线结构设计人员做这类罐体建模时，容易忽略实际使用中的搬运碰撞问题，这款模型在外形边界上做了充分的工程化考量：整体外轮廓的最大直径和筒身长度比例控制在1:1.2左右，重心落在罐体几何中心偏下的位置，不管是直立临时放置还是卧式固定在转运小车上，都不会因为重心偏高发生侧翻；所有外露的轮廓棱边都做了R5以上的圆角倒钝处理，哪怕是转运过程中碰到周边的管线、设备外壳，也不会刮破其他构件的防护层，更不会因为尖锐棱边划伤作业人员。罐体顶部的接口位置做了内凹式设计，所有外接阀门、快装接头都不会超出罐体的最大外轮廓尺寸，转运过程中哪怕发生轻微碰撞，也不会直接撞击到密封接口，从结构上降低了接口泄漏的风险。

从安装适配的角度来说，这款罐体的底部预留了通用化的安装接口定位，不管是搭配带脚轮的移动式推车框架，还是固定在临时作业点的支架上，都不需要对罐体本身做二次焊接改装，直接通过抱箍或者预留的安装孔位就能完成固定，适配不同场景下的安装需求。不同于很多只做了外形示意的罐体模型，这个结构在建模时就考虑了实际加工的工艺可行性：筒身采用标准钢板卷制工艺的尺寸公差预留，封头的成型尺寸匹配常规冲压模具的规格范围，焊接位置的焊接收缩余量也在建模时做了预设，拿到模型后不需要做大幅度的工艺调整就能直接展开下料，对接生产环节的加工流程。

在实际工况适配中，这类可移动压力罐往往不会固定在某一个工位，可能今天在焊接车间作为临时氩气储罐使用，明天就会转运到检修现场作为气动工具的压缩空气缓冲罐，甚至在野外管线抢修场景下，作为临时的密封测试压力源使用，这就要求罐体本身的结构有足够的工况兼容性。这款模型在设计时没有针对某一种特定介质做专属结构，而是采用通用中低压压力容器的结构设计逻辑，内壁做了光滑过渡处理，没有容易积存介质残留的死角，不管是存储气态还是液态介质，排空时都能彻底排净，不会因为介质残留影响后续的使用场景切换。罐体的壁厚选择也兼顾了重量和强度的平衡，不会因为壁厚过大导致整体重量超标，单人无法配合搬运，也不会因为壁厚不足导致承压能力不够，覆盖绝大多数常规临时储运的压力需求。

很多设计新手做这类罐体时，会刻意增加很多不必要的外置结构，比如外置的液位计接口、排污口凸台等，反而限制了罐体的通用适配性，这款模型把所有外接接口都做成了可选配的模块化结构，基础罐体只保留核心的承压存储腔体，使用者可以根据自己的实际使用需求，在对应的位置开孔加装需要的接口、附件，不会因为预设结构不符合需求而需要大量修改模型。整体外形的对称设计也降低了加工时的定位难度，不管是卷制筒身还是冲压封头，都不需要做复杂的方位标记，焊接组装时的对位效率更高，也能减少因为对位偏差导致的形位公差超标问题。
