模温机导热油储油箱结构设计

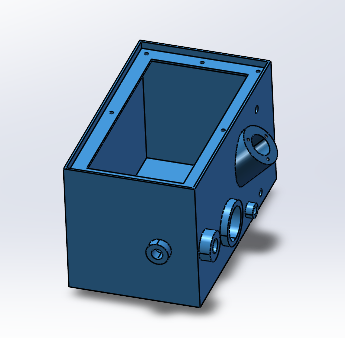

　　在塑料成型、橡胶硫化、食品烘焙、化工反应釜控温等需要精准温度管控的生产场景里，模温机的运行稳定性直接决定了产品良率与生产节拍，而作为整套设备导热介质的存储载体，油箱的设计合理性往往被很多初入行的结构工程师忽略，不少现场出现的油温波动、泵组气蚀、加热干烧等故障，追根溯源都和油箱的结构设计缺陷有关。这款模温机油箱采用一体式焊接箱体结构，主体选用碳钢材质做防锈磷化处理，整体为敞口带法兰边的矩形腔体结构，顶部的法兰安装边预留了均匀分布的螺栓孔位，用来匹配油箱上盖的密封安装，上盖通常会集成液位计安装口、注油口、空气滤清器接口，避免导热油在长期高温循环过程中混入杂质与水汽。

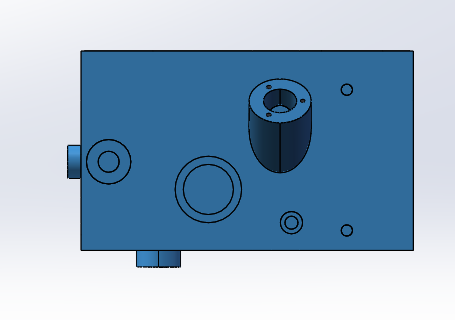

　　从安装边界来看，箱体的长宽高尺寸适配常规6-24kW功率段模温机的机架安装空间，侧壁预留的多个不同通径的法兰接口，分别对应循环泵吸油口、回油口、溢流口、温度传感器安装位、加热元件插入位，接口的位置排布经过油路流场优化：吸油口设置在箱体侧壁靠近底部的位置，距离箱底预留足够的沉渣空间，避免长期运行产生的油泥被吸入泵组造成叶轮磨损；回油口的位置高于吸油口且做斜向导流设计，让高温回油能够沿着箱体内壁平缓流入储油腔，避免直接冲击箱底沉积的杂质，同时延长高温导热油在箱体内的停留散热路径，减少油温的局部骤升。

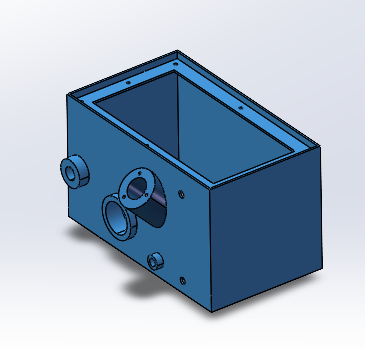

　　箱体侧面不同高度的小口径接口，分别用来安装液位传感器与排污阀，低位的排污阀接口紧贴箱底最低处，方便维保的时候排空箱体内的旧油与沉积杂质；侧壁突出的圆形法兰座做了加厚处理，避免安装加热管或者循环管路的时候出现焊接变形导致的渗漏问题。从功能设计逻辑上，这款油箱的腔体内部没有设置多余的阻流隔板，是考虑到中小功率模温机的导热油循环流量不大，过度的隔板设计反而会增加油流阻力，造成泵组吸油阻力过大引发气蚀，同时敞口式的顶部设计也方便生产阶段的焊接加工与后期的内部清理，相比全密闭式的焊接油箱，这种带法兰上盖的结构在维保的时候不需要切割箱体就能完成内部清洁与焊缝渗漏检查。在实际设备装配的时候，油箱通常安装在模温机机架的下部位置，利用高度差保证循环泵的吸入口始终处于正压状态，避免泵组吸空，箱体的底部做了轻微的倾斜设计，坡度朝向排污阀一侧，确保换油的时候旧油能够完全排空，不会在箱底残留积液。很多工程师在设计模温机油箱的时候容易忽略油箱的容积匹配，这款油箱的有效容积按照循环泵每分钟流量的3-5倍设计，既能够保证导热油在循环过程中有足够的缓冲空间，容纳管路与温控单元内的油量波动，也不会因为容积过大造成设备整体体积冗余、升温预热时间过长的问题。

　　箱体的壁厚选择兼顾了结构强度与散热需求，侧壁板材厚度满足长期盛油的刚性要求，不会因为设备运输或者运行振动出现焊缝开裂，同时适当的壁厚也能通过箱体表面散发一部分热量，避免导热油长期超温运行加速氧化变质。在接口的同轴度设计上，所有外接管路的法兰面都做了机加工找平处理，保证管路安装的时候密封面能够完全贴合，减少高温下的渗漏风险，不同通径的接口尺寸匹配行业通用的管路标准，不需要额外做转接头就能对接常用的耐温油管与阀件。从现场使用的反馈来看，这种结构的油箱适配水式与油式模温机的安装需求，只需要根据导热介质的不同调整密封件材质就能通用，相比异形结构的定制油箱，矩形的箱体结构在板材下料、焊接加工的时候材料利用率更高，加工工序更简单，能够有效控制制造成本，同时矩形结构在机架内安装的时候空间利用率更高，不需要预留多余的异形安装空间，方便整体设备的布局排布。
