未来派模块化四轴飞行器结构设计方案

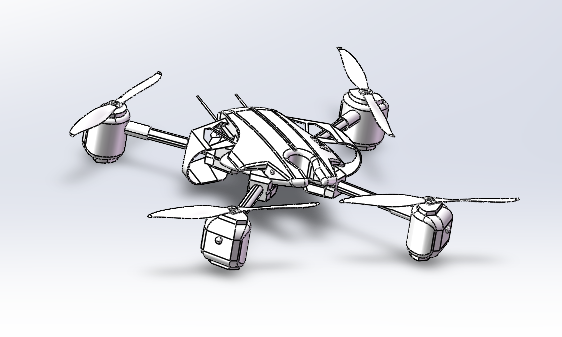

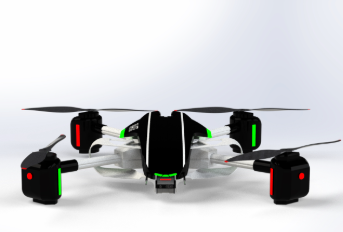

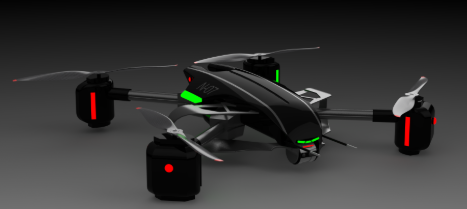

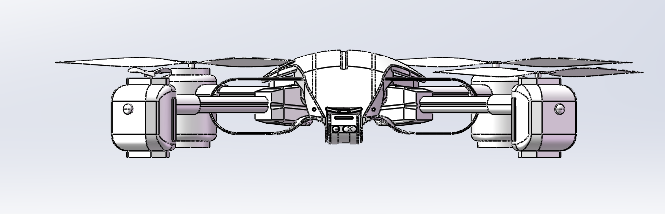

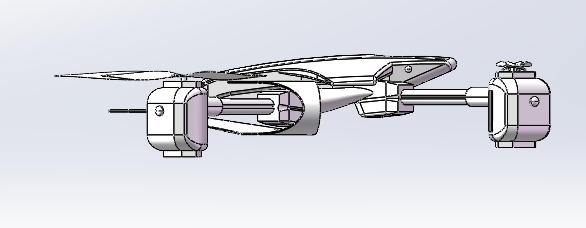

　　这款四轴飞行器的结构设计，首先围绕复杂场景下的作业适配性展开，在城市精细化巡检、山地应急勘探、狭小空间测绘这类对起降条件、机动灵活性要求较高的场景中，传统固定翼飞行器无法完成垂直起降与悬停作业，普通消费级四轴又存在续航短板、抗风能力弱的问题，这套结构在设计初期就瞄准了这类场景的实际痛点做针对性优化。从动力布局来看，它没有采用常规四轴的十字型或X型旋翼排布，而是将两组动力单元通过横向承载梁做对称布置，动力舱与机身主体之间预留了足够的气流避让空间，避免旋翼下洗气流与机身结构产生扰流，影响飞行姿态稳定性；动力舱外壳做了流线型切角处理，在高速前飞时能够降低空气阻力，减少不必要的动力损耗。

　　机身中部的载荷舱采用快拆式接口设计，实际作业时可根据任务需求更换不同的功能模块，比如搭载高清测绘相机、气体检测传感器、应急抛投装置时，不需要改动主体承力结构，只需要通过预设的定位销与快锁结构完成模块固定，接口处预留了标准的电气走线通道，避免外接线路外露增加风阻或是在飞行中出现勾挂风险。在结构材料的选型逻辑上，承力主梁采用高强度碳纤维复合管材，兼顾轻量化与结构刚度，动力舱外壳与机身蒙皮则采用改性工程塑料注塑成型，在保证抗冲击性能的前提下尽可能降低整机自重，旋翼桨叶的安装座设计了阻尼缓冲结构，在降落触地或是遇到突发气流冲击时，能够吸收部分振动能量，避免桨叶根部出现应力集中导致断裂。

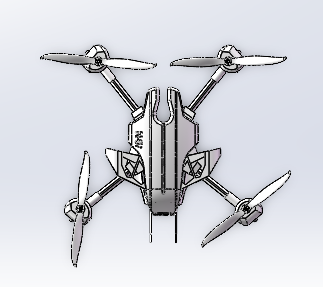

　　从安装边界尺寸来看，整机横向展开后旋翼端点的最大间距控制在合理范围内，能够满足在楼宇间隙、林间通道这类狭小空间内的穿行需求，机身底部预留了通用起落架安装孔位，可根据作业场景更换滑橇式起落架或是折叠式减震起落架，在平整硬质地面起降时可拆除起落架进一步降低自重，提升续航表现。飞控系统的安装舱位于机身重心位置，舱体内部设计了多层减震安装台，能够过滤动力单元运转产生的高频振动，避免振动传递到飞控传感器导致姿态解算出现偏差；电池舱采用抽拉式设计，位于机身下部重心位置，更换电池时不需要拆解机身外壳，能够缩短作业间隙的补给时间，电池舱周边设计了散热格栅，在大电流放电时能够及时带走热量，避免电池过热影响性能。

　　这套结构还预留了动力扩展空间，横向承载梁上预留了辅助动力单元的安装位，在需要大载荷作业时可加装额外的动力模块，提升整机的最大起飞重量，满足不同载重等级的作业需求；旋翼的保护罩采用快拆式设计，在人员密集区域作业时可加装保护罩避免旋翼触碰障碍物造成损伤，在开阔空域作业时可拆除保护罩降低风阻、提升飞行效率。在结构强度校核层面，所有承力连接点都做了圆角过渡处理，避免应力集中，动力舱与主梁的连接部位设计了加强筋结构，能够承受大机动飞行时的扭矩载荷，整机的防水密封等级按照户外作业标准设计，所有接缝处都预留了密封胶条安装槽，能够应对小雨天气下的作业需求，不会因为雨水渗入导致电气部件故障。
