四旋翼折叠式航拍作业无人机结构设计

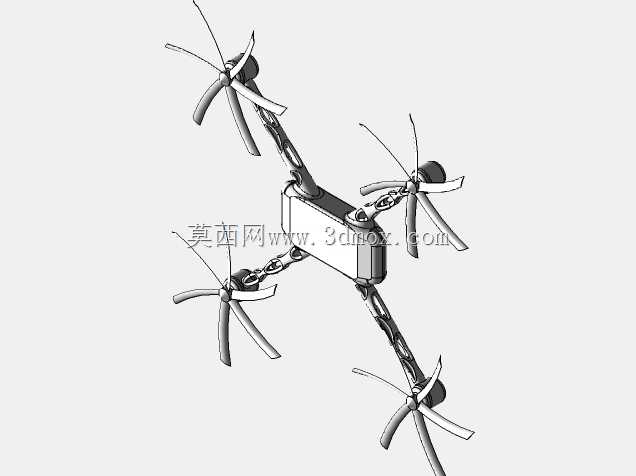

这款四旋翼飞行器的结构设计，首先围绕户外便携作业场景做了核心考量，日常外业测绘、低空巡检、小范围航拍作业时，作业人员往往需要背负设备辗转多个点位，传统固定机臂的四旋翼设备收纳体积大，转运过程中机臂突出部位容易磕碰损坏，因此在机臂与中心机身的连接位置，设计了可转动折叠的铰接结构，非作业状态下四个机臂可向内收拢贴合机身侧面，收纳后整体轮廓尺寸控制在单手可握持的范围，大幅降低外业携带的空间占用，也能避免转运过程中机臂、旋翼等突出部件受外力碰撞产生形变。

从实际作业用途出发，中心机身的舱体预留了足够的安装边界，可根据不同作业需求搭载对应功能模块：做低空航拍作业时，可在机身底部预留的安装位挂载轻量化云台相机，安装孔位采用通用间距设计，适配市面上多数主流小型航拍云台的固定尺寸；做电力线路巡检、农林植保小范围作业时，也可替换对应轻量化的检测模块、播撒模块，舱体内部预留的走线槽与固定位，可容纳飞控板、电池、信号接收模块等核心电子元件，舱体边角做了圆弧过渡处理，既可以降低飞行过程中的风阻，也能在设备意外降落触地时分散冲击力，避免舱体内部元件受硬冲击损坏。

机臂部分采用了镂空式的结构设计，在保证结构强度满足飞行载荷要求的前提下，尽可能降低自身重量，毕竟旋翼飞行器的自重直接影响续航时长与载荷能力，每减少一克无效结构重量，就能给有效载荷或者电池留出更多重量空间。机臂末端的电机安装座做了同轴度定位设计，保证电机安装后输出轴与机臂平面保持垂直，避免电机安装角度偏差导致飞行过程中产生不必要的动力损耗，甚至影响飞行姿态的稳定性。旋翼部分采用三叶桨设计，相比常见的两叶桨，在相同电机转速下可以提供更稳定的升力输出，同时降低单叶桨的载荷，在小范围机动飞行时姿态响应更灵敏，适配低空作业时需要频繁调整位置、规避障碍物的使用需求。

设计过程中也充分考虑了日常维护的便捷性，机臂与中心机身的铰接结构采用快拆式销轴固定，当某一机臂受外力损坏需要更换时，不需要拆解整个机身结构，只需要拔出对应位置的销轴即可完成机臂替换，大幅降低外业作业时的故障维修时间。机身底部预留了起落架的安装接口，用户可根据作业场景选择是否安装起落架：在平整场地起降时安装起落架，可抬高机身与地面的距离，避免搭载的云台、检测模块触地损坏；在需要穿越狭小空间作业时，也可快速拆除起落架，进一步缩小设备的整体外轮廓尺寸。

从安装边界来看，中心机身的内部安装空间做了分层设计，上层用于放置飞控板、GPS模块等对安装位置精度要求较高的元件，安装基准面做了平面度处理，保证飞控的陀螺仪、加速度计等传感器采集的数据准确；下层用于放置动力电池，电池仓位设计了弹性卡扣固定结构，可适配不同厚度的同规格锂电池，同时电池位置靠近整机重心点，避免电池重量偏移导致整机重心偏离旋翼升力中心，增加飞行过程中的动力损耗。机臂内部预留了走线通道，电机的供电线、信号线可从机臂内部穿行到中心机身，既可以避免线材外露在飞行过程中受气流扰动产生晃动，也能减少线材带来的额外风阻，同时避免线材被旋翼剐蹭造成飞行故障。

旋翼与电机输出轴的连接采用快拆式桨座设计，安装旋翼时只需要对准卡位按压即可完成固定，不需要额外的工具拧动螺丝，外业作业时更换受损旋翼的效率大幅提升，桨座的卡位设计做了防呆处理，不同转向的旋翼无法安装到对应转向相反的电机上，避免安装错误导致飞行时升力方向出错引发坠机风险。整机的结构受力路径做了针对性优化，飞行时旋翼产生的升力通过机臂传递到中心机身的框架上，铰接位置的受力点做了局部加厚处理，避免长期飞行受交变载荷作用出现结构疲劳断裂，机臂的截面采用流线型设计，在降低风阻的同时，也能提升机臂的抗弯折强度，应对飞行过程中遇到突发气流时的冲击力。
