自动化螺丝供钉输送设备结构设计

在3C电子组装、小家电总装、汽车零部件锁付这类需要高频次重复拧螺丝的生产场景里，人工取螺丝、对准螺丝头的动作往往占据单工位锁付作业近四成的时间，还容易出现螺丝掉落、规格混料、螺纹磕碰损伤的问题，螺丝供钉设备就是为解决这部分工序痛点开发的配套辅机，直接对接自动锁螺丝机的批头轨道或者手持电批的送料管，把散乱的螺丝按统一姿态排序输出，省去作业人员手动取料对位的步骤。

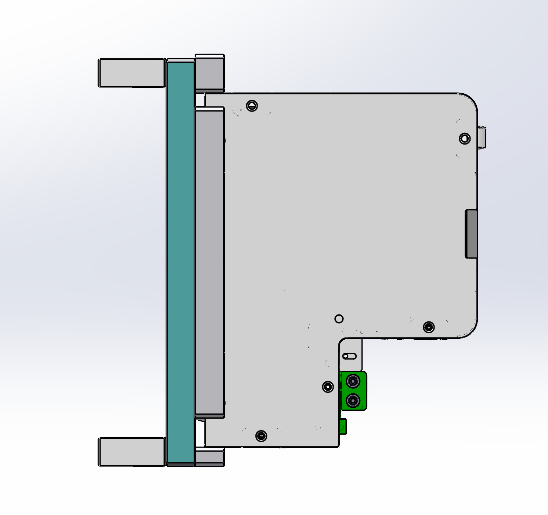

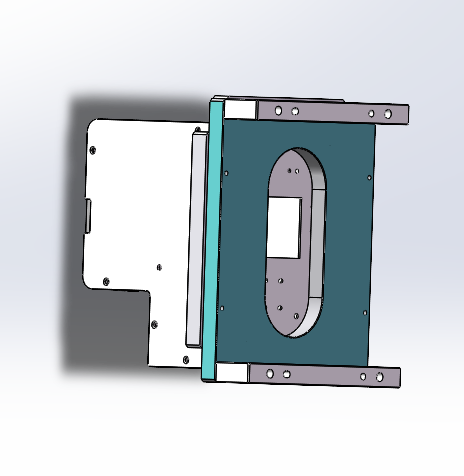

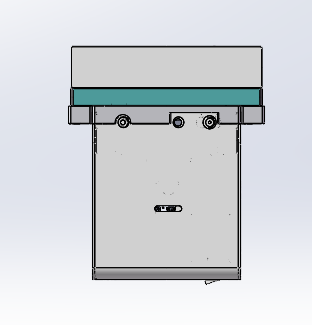

这套供钉结构的核心设计逻辑围绕螺丝姿态定向与连续稳定输送展开，整体采用侧装式钣金机架作为承载主体，安装板上预留的多组腰型孔是为了适配不同产线的安装位调整需求，不需要额外加工转接板就能直接固定在锁付工位的机架侧方，整体外轮廓控制在紧凑型尺寸范畴，横向安装边界不超过300mm，纵向突出安装面的厚度控制在120mm以内，不会占用锁付工位的正面操作空间，不管是搭配桌面式三轴锁螺丝机还是流水线在线式锁付站都能适配。

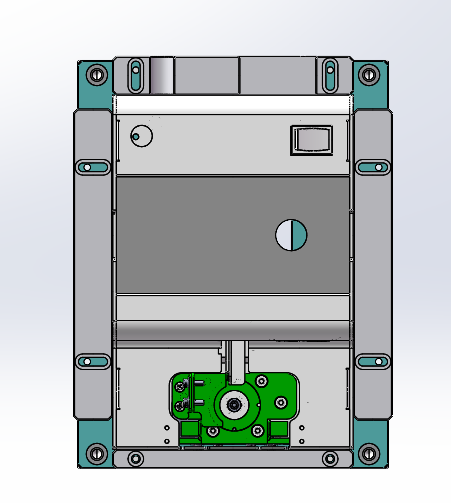

料斗部分采用倾斜式导料设计，和市面上常见的水平转盘式供料器不同，这套结构利用重力配合轨道的限位结构实现螺丝定向：散乱的螺丝倒入料仓后，沿着倾斜的导料板滑向分选轨道，轨道的开槽尺寸严格匹配对应规格螺丝的螺杆直径，螺丝帽的尺寸大于开槽宽度，滑落过程中螺杆会自然卡入开槽内，螺丝帽卡在轨道上表面，螺纹段自然下垂，不符合姿态的螺丝会在轨道的分选区掉落回料仓重新循环，不会出现卡料或者姿态错乱的情况。轨道末端设置了分料挡块，每次只放行一颗螺丝到出料口，对接送料管的时候不会出现叠料堵管的问题。

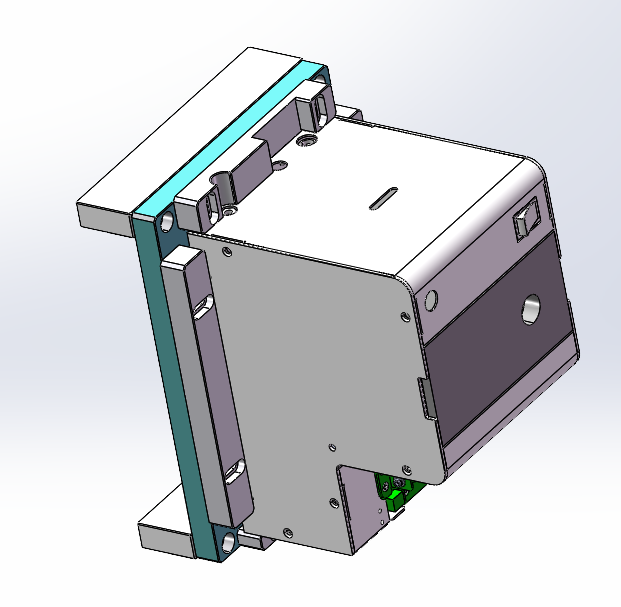

结构上的分块设计也充分考虑了后期维护换型的需求，左侧白色的钣金护罩是料仓的可拆卸侧盖，更换不同规格螺丝的时候，只需要拆开侧盖清理残留螺丝，更换对应开槽宽度的轨道条就能适配M2到M5区间的不同规格螺丝，不需要整体拆解设备；中间青绿色的分隔板是料仓和轨道区的隔离结构，避免料仓内堆积的螺丝挤压轨道造成卡滞；前后两侧的横向安装板上的等距安装孔，是用来固定光电传感器的安装位，可根据需求加装缺料检测、堵料检测元件，对接产线的控制系统实现缺料报警、堵料停机的联动功能。

实际应用中，这套供钉结构的送料节拍可以匹配0.8秒每颗的锁付速度，完全能满足单批头锁付工位的供料需求，和吹气式送料结构相比，这种重力定向的结构没有复杂的涡轮、分料转盘结构，运行过程中不会对螺丝的螺纹和表面镀层造成磨损，适合对螺丝外观有要求的电子产品组装场景；和振动盘式供料器相比，这套结构没有振动组件，运行噪音控制在55分贝以内，不会对车间作业环境造成噪音污染，也不会因为振动影响周边精密检测设备的运行精度。

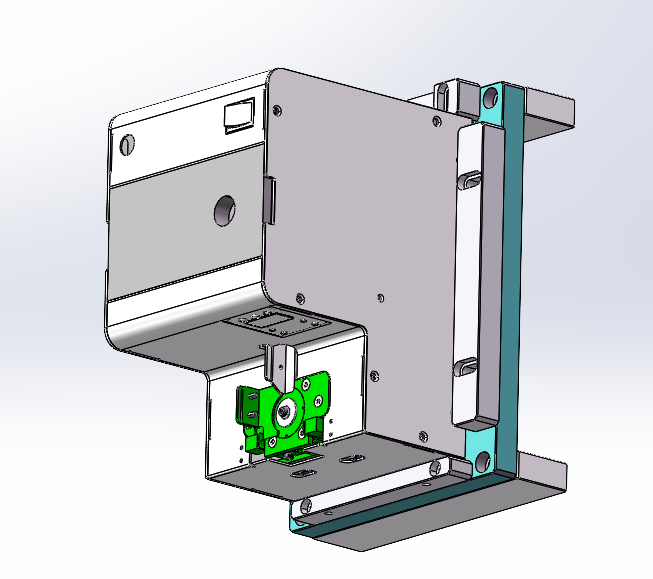

安装边界上，设备的底部预留了走线槽位，气管和传感器线缆可以从安装板的背面走线，不会和周边的运动部件产生干涉；出料口的位置可以通过调整轨道末端的固定块上下微调20mm的距离，方便对接不同高度的送料管，不需要额外增加转接接头。整个结构的受力件都采用1.5mm厚的冷轧钢板折弯成型，长期运行不会出现钣金变形导致的轨道偏移问题，轨道的接触面做了抛光处理，螺丝滑落过程中阻力小，不会出现螺丝卡顿在轨道内的情况。
