大尺寸工件双色套色油盘移印设备结构

在日常消费品、电子配件、玩具外壳这类需要表面标识印刷的生产场景里，很多工件尺寸偏大，转盘式移印设备的工位回转半径有限，无法适配这类工件的双色套印需求，这款油盘式双色移印设备就是针对这类工况开发的专用印刷装备。从结构设计逻辑来看，机身采用合金铸铝整体成型，没有额外的拼接框架，一方面铸铝材料的抗震性能够抵消印刷头往复动作带来的微幅振动，保证印刷胶头下压时的位置精度，另一方面整体铸铝机身的自重比焊接钢结构机身轻40%左右，车间内部转线移位不需要动用重型吊装设备，只需要配套的万向脚轮就能完成位置调整，脚轮自带的锁紧结构可以在设备定位后锁死，避免生产过程中设备移位导致的印刷对位偏差。

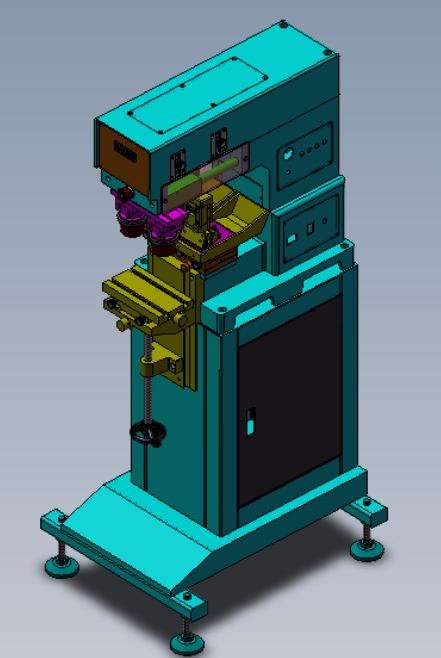

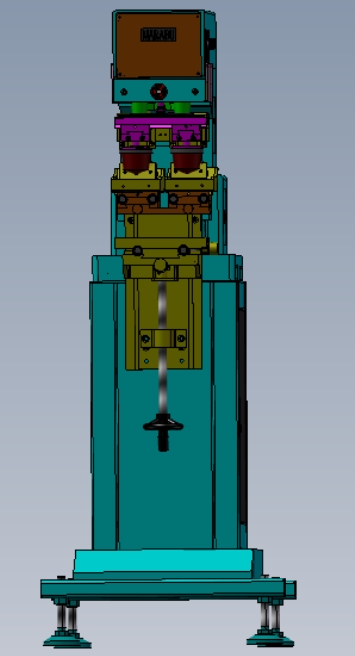

设备的印刷执行单元采用横向排布的双色油盘布局，两个独立的油盘分别存储不同颜色的油墨，刮墨刀、油辊组件各自独立驱动，不需要像转盘式设备那样通过工位回转来切换印刷颜色，胶头的动作轨迹采用X-Z两轴联动设计，横向移动行程覆盖两个油盘和工件放置工位，Z轴下压行程可以根据工件的高度差做参数调整，一次装夹工件就能完成两个颜色的套印作业，套印对位精度可以控制在0.1mm以内，完全满足日用品标识、电子元件字符、玩具装饰图案的印刷精度要求。和转盘式移印设备相比，这款设备的印刷节拍稍慢，单小时产能大概在800-1000件，但它的工件放置工位没有转盘半径限制，最长可以适配长度在400mm以内的大尺寸工件，比如长条形的塑料装饰件、大面积的金属铭牌、异形的玻璃面板，这类工件如果用转盘式移印机加工，要么无法放置到工位上，要么需要多次装夹对位，套印精度很难保证。

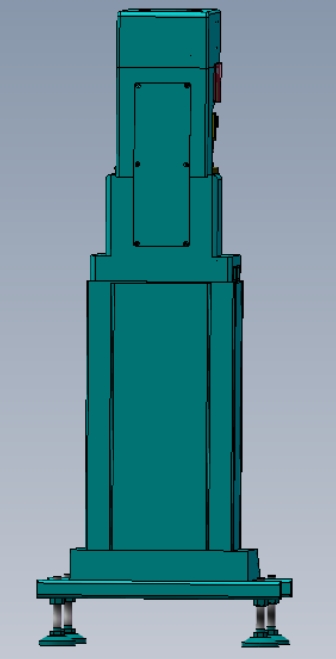

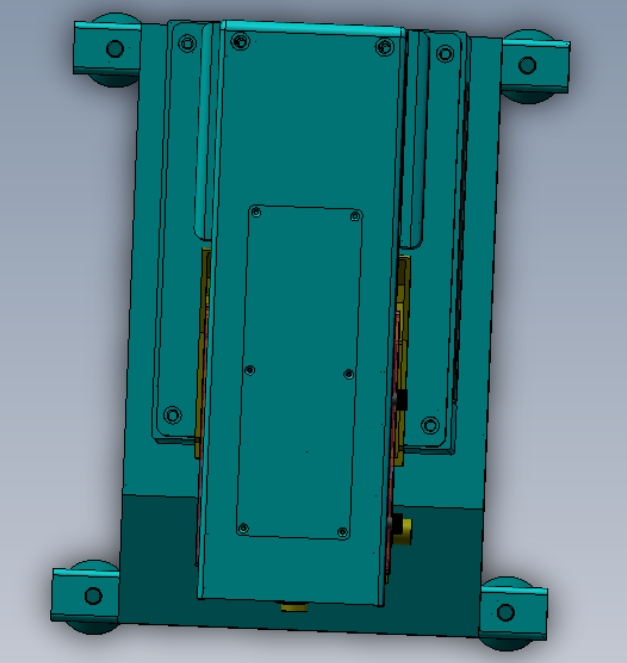

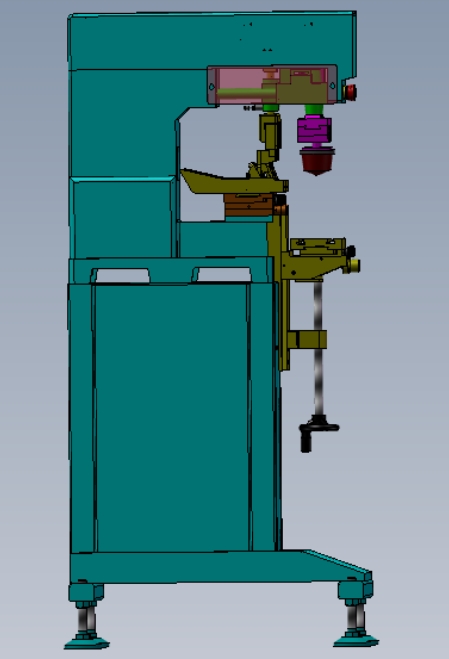

从安装边界来看，设备整体采用立式落地结构，底部支撑脚的安装孔位横向间距为650mm，纵向间距为750mm，车间布置的时候只需要预留1200mm*1000mm的地面空间，就能满足设备放置和周边操作维护的空间需求，设备顶部的最高点位距离地面1450mm，不需要额外加高车间的作业空间，常规的标准生产车间层高就能适配。机身侧面预留了油墨补给、刮墨刀更换的操作窗口，日常维护的时候不需要拆解机身外罩，站在设备侧面就能完成耗材更换和参数调整，工件放置工位的操作高度距离地面850mm，符合人工上下料的人体工程学高度，作业员长时间操作也不容易产生疲劳。

在功能适配性上，这款设备的胶头固定座采用快换结构，不同印刷图案、不同曲面的工件只需要更换对应硬度和形状的硅胶印刷头，不需要调整整个印刷单元的安装位置，换型时间可以控制在15分钟以内，适合多品种小批量的印刷生产场景。油盘的深度设计为15mm，单次加注油墨可以满足连续4小时的生产需求，不需要频繁补加油墨，减少生产过程中的停机时间。设备的印刷压力可以通过Z轴的下压行程做微调，针对塑料、皮革、金属、玻璃、涂层纸张这些不同材质的工件表面，调整对应的下压压力就能保证油墨的转印率，不会出现压力过大导致的图案晕染，也不会因为压力不足出现图案缺墨断笔的问题。

从结构建模的角度来看，这款设备的所有零件配合公差都按照实际加工装配要求做了参数化设置，铸铝机身的壁厚、加强筋的位置都经过受力校核，印刷头往复运动的导轨安装面平面度公差控制在0.02mm/m，保证高速往复运动的时候不会出现卡顿和位置偏差。传动部分采用同步带加线性导轨的组合，相比气缸驱动的结构，运动速度更平稳，启停位置的冲击更小，能够有效延长胶头和刮墨刀的使用寿命。工件定位工位预留了工装夹具安装孔位，可以根据不同的工件形状定制专用的定位工装，不需要对设备主体做二次改造，就能适配不同外形的工件印刷需求。在实际生产应用中，这类设备广泛分布在日用品加工厂、电子配件组装车间、玩具生产厂、食品包装印刷车间，针对那些尺寸偏大、不需要极高印刷节拍、但对套印精度有要求的双色印刷工件，这款设备的适配性远高于常规的转盘式双色移印机，而且整体结构简单，后期维护成本低，没有复杂的多工位回转机构，故障点更少，适合中小批量生产的加工场景选用。
