双工位热压点胶设备结构设计方案

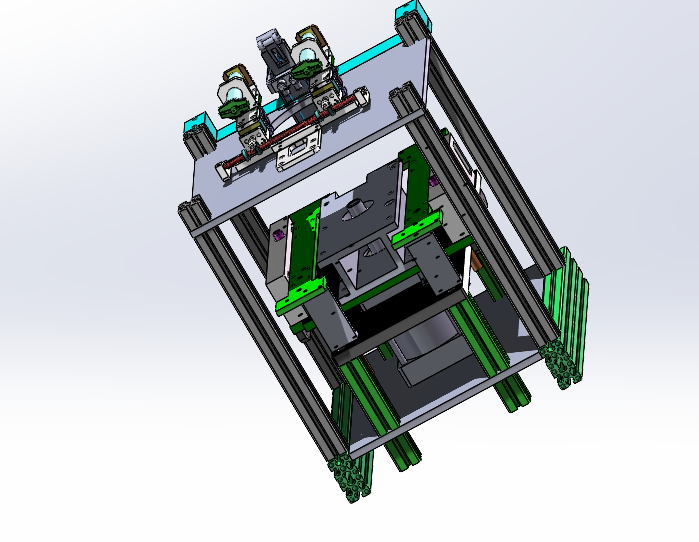

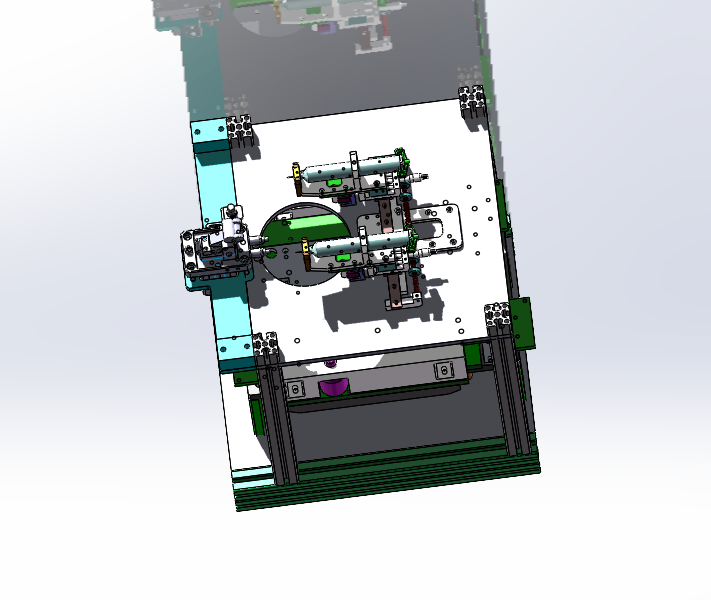

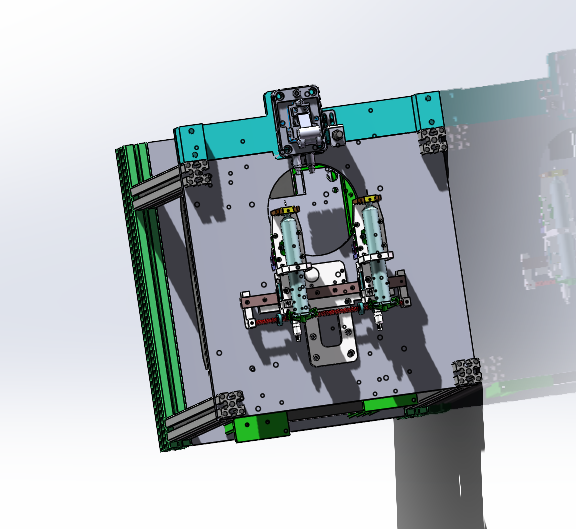

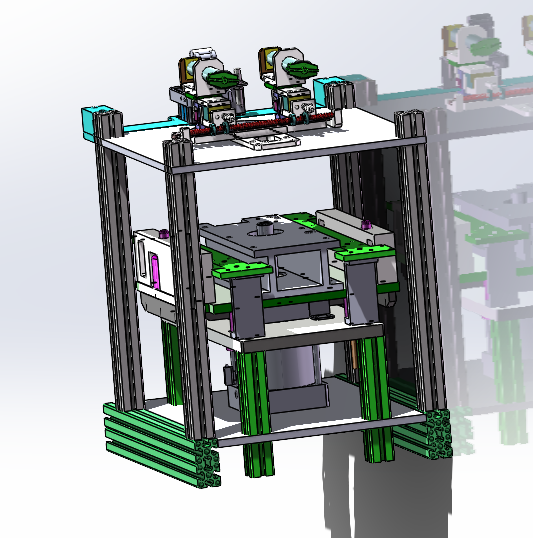

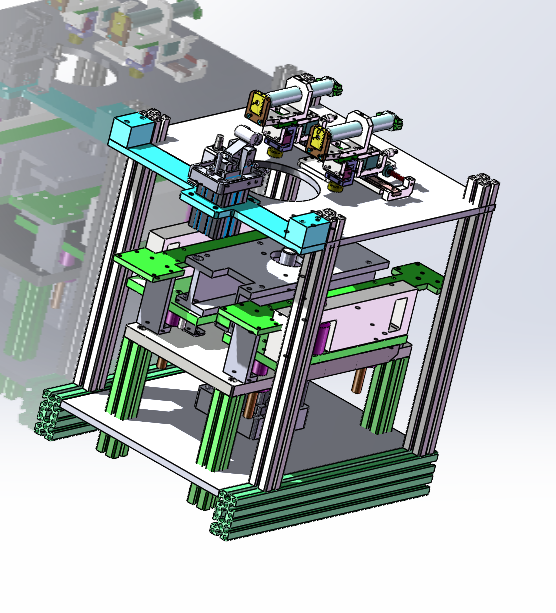

这套热压点胶设备的结构设计，核心围绕热熔胶熔融挤出与压力精准控制的工艺需求展开，整体采用台式双层机架布局，下层为型材焊接的承重基座，上层为作业安装平台，安装边界预留了两侧操作维护空间与上下料工位的避让尺寸，适配现有生产线的线边工位安装要求，无需额外改造地基即可完成部署。

从应用场景覆盖来看，该设备的结构设计兼顾了多行业的胶接工艺需求：针对汽车零部件生产场景，预留了车灯壳体、挡风玻璃密封件的仿形工装安装位，可适配不同弧度工件的点胶压合作业；在家电生产环节，平台的可调安装位可兼容冰箱内胆密封、电子元器件装配的点胶行程需求；医疗耗材生产场景下，与胶液接触的部件采用快拆式无滞留结构设计，方便定期清洁消毒，满足医用防护产品、医疗器械组装的卫生要求；包装标签、鞋材粘合、瓶盖胶接等场景的适配，则通过可更换的点胶头模组与压合工位实现，无需改动主体机架即可完成工艺切换。

设备的功能特性设计完全贴合实际生产的工艺逻辑：加热模组采用分区控温结构，可根据固体胶条、胶粒的不同熔融温度调整各段加热功率，避免胶液过热碳化或者熔融不充分影响粘接效果；挤出压力控制采用闭环反馈结构，可根据胶液粘度、点胶路径的不同实时调整挤出压力，保证胶路均匀无断胶、无堆胶问题；双工位的旋转工作台设计，可在一个工位完成点胶压合作业的同时，另一个工位进行工件上下料，将设备的空载等待时间压缩到最低，大幅提升单台设备的生产节拍。

设计思路上，整套结构优先考虑生产现场的维护便利性与运行稳定性：所有气管、线缆均采用拖链内置排布，避免设备往复运动过程中线缆磨损造成的故障；点胶头模组采用燕尾槽快装结构，更换不同出胶口径的点胶头时无需重新校准同轴度，缩短换型调试时间；加热元件外侧设置隔热防护结构，既减少热量损耗降低能耗，也避免操作人员误触造成烫伤，符合生产现场的安全规范；压合机构的行程设置了硬限位与软限位双重保护，防止误操作造成设备损坏或者工件报废。

从安装尺寸与边界条件来看，设备主体的长宽尺寸控制在常规线边工位的允许范围内，高度适配操作人员站立作业的舒适高度，底部设置可调脚杯，可适应车间地面的不平整情况，保证工作台面的水平度；气源与电源接口均设置在设备后侧下部，方便与车间现有公辅设施对接，无需额外布设管线；设备两侧预留的维护空间可满足日常检修、易损件更换的操作需求，无需将设备从生产线移位即可完成大部分维护工作。

在细节结构处理上，工作台面采用防静电硬质铝板加工，表面做硬质阳极氧化处理，耐磨且不易粘胶，日常清洁只需用普通有机溶剂擦拭即可；接胶槽设置在点胶工位的下方，可承接滴漏的胶液，避免胶液污染机架内部结构；旋转工作台的定位采用精密销钉结构，重复定位精度可满足高精度点胶的位置要求，不会出现工位偏移造成的点胶位置偏差。整套结构没有冗余的设计，所有部件的选型与结构设置都围绕实际生产中的工艺需求、维护需求、安全需求展开，可直接作为同类设备设计的参考结构，也可根据具体的生产工艺参数调整对应模组的尺寸与配置。
