锂电池电芯自动化上料输送模组结构

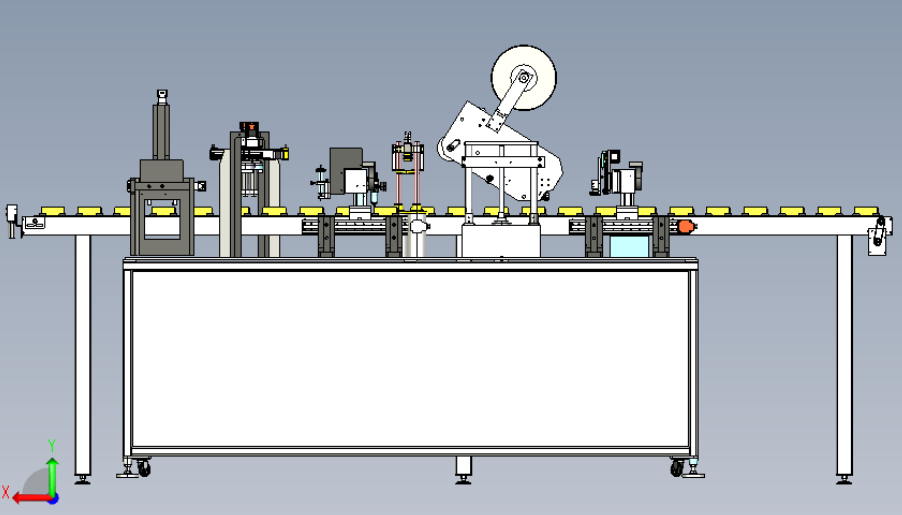

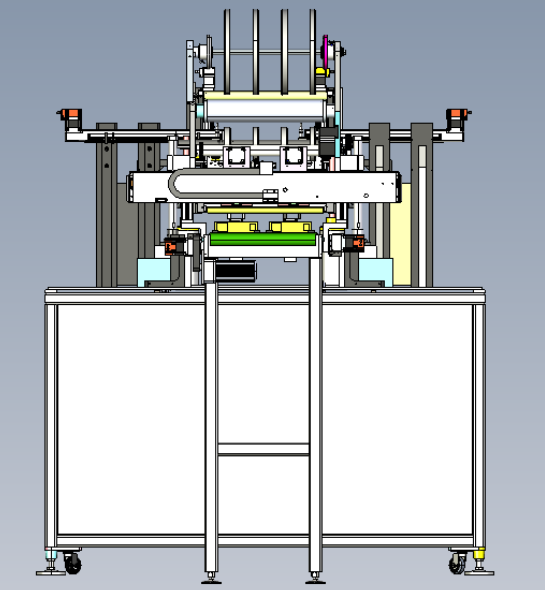

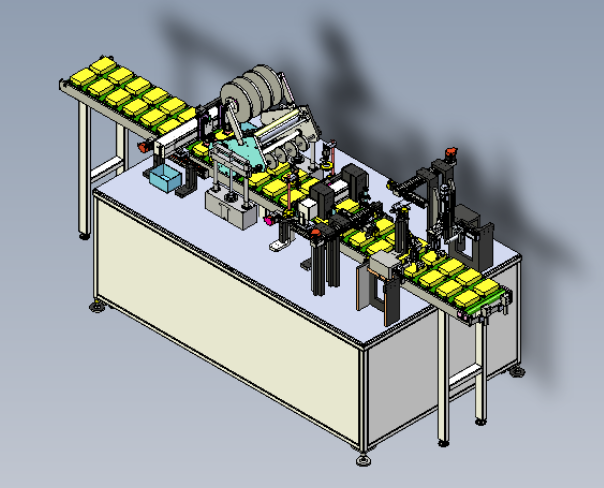

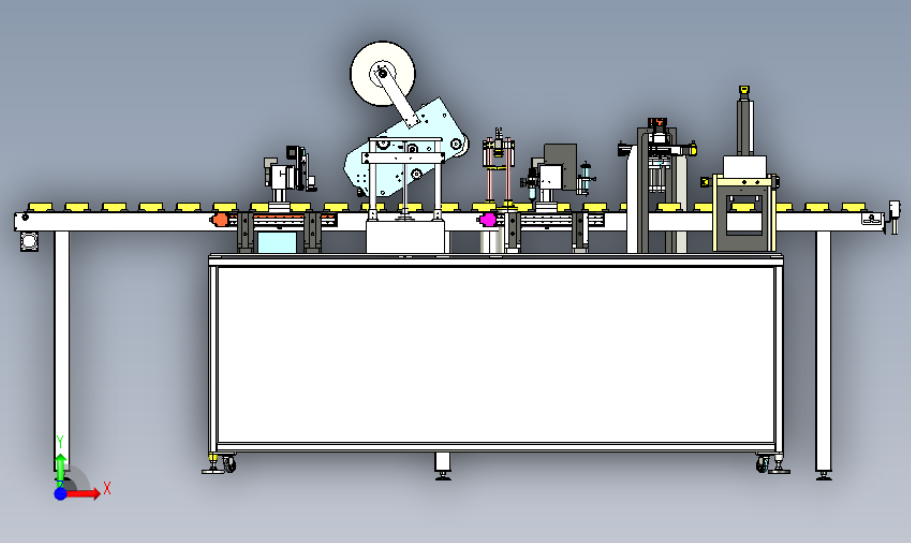

　　在锂电池中段组装生产线的工位衔接环节，电芯上料的节拍稳定性直接决定整线的稼动率，这套模组正是针对方形铝壳电芯的上料工序开发的专用执行单元，适配主流的电芯OCV检测、包膜、叠片前置工位的进料需求，可直接对接前段电芯烘烤后的出料输送线，替代传统人工上料带来的电芯磕碰、极片损伤、来料方向错配等问题。从结构布局来看，整套模组采用底部方通焊接机架作为承载基体，机架底部配置可调脚杯与万向脚轮组合，既满足设备进场安装时的水平调节需求，也方便产线布局调整时的短距离移位，机架上部的安装台面采用整块铣平的铝板加工，所有功能组件的安装基准面统一加工，可有效控制各运动单元的装配同轴度误差在0.05mm以内，避免长期运行出现的运动卡滞问题。

　　核心功能单元分为三个部分，首先是来料缓存分料区，设置多根竖向的电芯储料导杆，可一次性容纳单批次200片以上的方形电芯来料，导杆表面做硬质阳极氧化处理，减少电芯外壳滑动过程中的划伤，分料组件没有采用传统的旋转电机驱动分料盘结构，而是通过线性导轨搭配凸轮分料块的纯机械结构实现单颗电芯的逐次分离，这种设计的优势在于省去了旋转工位的传感器检测与伺服点位调试环节，只要来料电芯的尺寸公差在±0.2mm范围内，即可实现稳定分料，不会出现叠料、卡料的问题，同时减少了对应的电控点位，降低设备后期的故障排查难度。

　　其次是横向移载单元，采用同步带驱动的线性模组作为移动载体，末端配置夹爪安装板，可根据电芯尺寸更换对应的仿形夹爪，夹爪的开合行程通过气缸限位螺母调节，夹爪接触电芯的位置粘贴优力胶垫，避免夹取过程中对电芯外壳造成压痕，移载模组的运行速度可根据前后工位的节拍需求在0.2-1m/s范围内调整，两端设置油压缓冲器作为硬限位，防止伺服丢步时出现机构碰撞损坏。最后是出料定位工位，移载机械手将分料后的电芯放置到定位台面上，通过侧向的推块将电芯推到固定基准边，保证电芯输出到下一工位时的位置重复精度控制在±0.1mm以内，完全满足后续组装、检测工序的来料定位要求。从安装边界来看，整套模组的整体宽度控制在1.8m以内，长度2.2m，高度1.9m，不会占用过多的产线横向空间，机架侧面预留了电气安装板的位置，可将电磁阀、IO模块等电气元件集成安装在机架内部，不需要额外配置独立的电气柜，进一步压缩设备的占地空间。气路走线全部采用拖链内置排布，所有气管接头均采用快插式结构，后期维护更换时不需要拆解整体走线槽，设备的气源接口设置在机架侧面下部，进气压力要求0.5-0.7MPa，适配工厂常规的压缩空气供气标准，不需要额外配置增压或者减压装置。

　　在实际产线应用中，这套模组可兼容厚度8-20mm范围内的方形铝壳电芯，换型时只需要更换储料导杆的调整垫块、夹爪仿形块以及定位台的挡块，整个换型过程可在30分钟内完成，不需要对整体结构进行拆解调整，能够满足多规格电芯共线生产的柔性需求。相比传统的皮带输送加上料机械手的结构，这套集成式的上料模组省去了额外的来料输送线配置，将缓存、分料、移载、定位功能集成在同一台设备上，减少了不同设备之间的对接调试工作量，同时纯机械结构的分料组件相比传感器触发式的分料结构，对车间粉尘、电芯表面残留粉尘的适应性更强，不会因为粉尘覆盖传感器导致分料误触发，长期运行的稳定性更适合锂电池生产车间的工况环境。结构设计过程中，所有运动部件的选型都预留了1.5倍以上的安全系数，线性导轨选用高组装法兰型滑块，可承受移载过程中的偏载力矩，同步带选用带钢丝芯的PU同步带，长期运行不会出现拉伸变长导致的点位偏移问题，所有外露的运动部件都配置了透明亚克力防护罩，既可以观察设备运行状态，也能防止操作人员误触运动部件造成安全事故，防护罩采用快拆式螺丝固定，清理设备内部粉尘、维护运动部件时不需要借助专用工具即可快速拆卸。
