焊接工序用立式气缸压紧执行机构

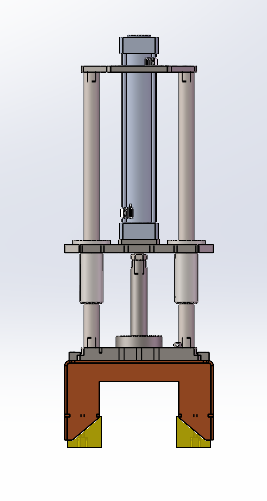

在汽车零部件、五金钣金、小型结构件的批量焊接加工场景里，工件定位后的压紧固定是直接影响焊缝成型精度、焊接作业效率的核心环节，这款立式气缸压紧机构正是针对这类工序需求开发的执行端工装部件。不同于常规侧推式夹紧结构，该机构采用垂直下压的施力路径，适配需要从工件正上方施加压紧力的焊接工位，比如小型钣金壳体拼焊、冲压件点焊固定、轴类组件环焊预紧等场景，能避免侧方夹紧带来的工件侧向位移问题，尤其适合焊接点位分布在工件上表面周边的加工工况。

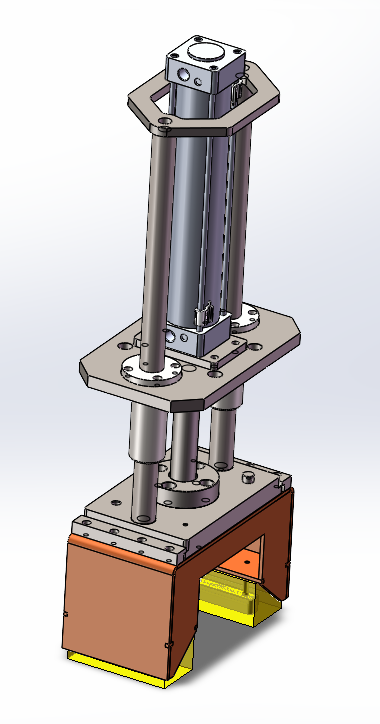

从结构设计逻辑来看，整个机构以角支座作为核心承载基体，角支座采用底座加一体式支撑臂的结构形式，没有额外的拼接连接位，从根源上减少了长期往复动作下的连接松动风险，支撑臂与底座的相交位置做了倾斜过渡处理，既可以避让焊接时的焊枪走位空间，也能优化受力路径，避免直角位置出现应力集中断裂的问题。支撑臂上集成的压紧座作为铰接承载点，与关节连杆形成转动副，配合夹紧气缸的直线输出动作，将气缸杆的直线往复运动转化为压紧板的圆弧摆动下压动作，这种传动结构相比直压式气缸结构，能在相同气缸行程下获得更大的压紧板开合角度，方便操作人员上下料，也能适配一定厚度范围内的不同工件，不需要频繁调整机构安装高度。

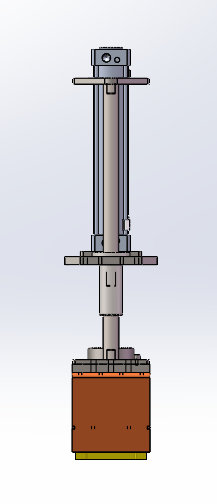

功能实现层面，机构的动力来源为标准紧凑型夹紧气缸，气缸固定端安装在角支座的倾斜安装面上，活动杆端与关节连杆铰接，关节连杆另一端与压紧板刚性连接，压紧板的铰接支点固定在压紧座上，当气缸杆伸出时，会推动关节连杆绕铰接点转动，带动压紧板向下摆动直至贴合工件表面，施加稳定的垂直压紧力；当气缸杆缩回时，会拉动关节连杆反向转动，带动压紧板抬起，留出足够的上下料操作空间。压紧板的工作面做了平面度处理，避免压伤工件表面，同时可以根据被压工件的外形更换不同形状的压头，适配平面、弧面、异形面的压紧需求。

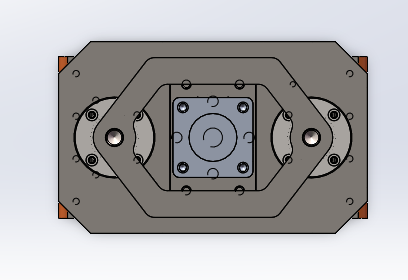

从安装边界与尺寸适配角度来说，该机构的底座采用法兰式安装结构，底座上预留了均匀分布的安装孔位，可以直接固定在焊接工装台的T型槽上，也可以配合转接板安装在变位机、焊接专机的工作台面上，安装时需要保证压紧板的下压中心与工件定位基准重合，避免压紧时工件出现翘边偏移。整个机构的垂直安装高度控制在常规焊接工装的适配范围内，不会与焊枪的行走路径产生干涉，横向支撑臂的伸出长度经过优化，在保证足够压紧力臂的前提下，尽可能减少了机构的横向占用空间，方便在多工位焊接工装上密集排布，提升工装台的空间利用率。

在实际选型应用时，需要根据被压工件的材质、厚度、所需压紧力大小匹配对应缸径的气缸，针对薄板焊接场景，可以在气缸气路中加装调压阀，控制压紧力大小避免工件被压变形；针对有焊接飞溅的场景，可以在气缸杆外部加装防护套，避免焊渣溅到活塞杆表面损坏气缸密封件。整个机构的运动副位置都预留了润滑注油点，长期使用时定期加注润滑脂即可保证动作顺畅，维护成本较低，适合在批量焊接生产线上长期连续运行。
