汽车线束插头电路板压装工位结构设计

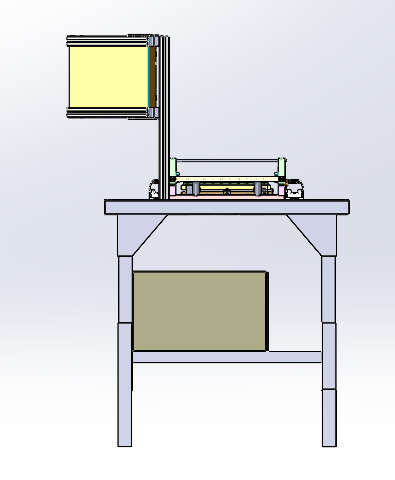

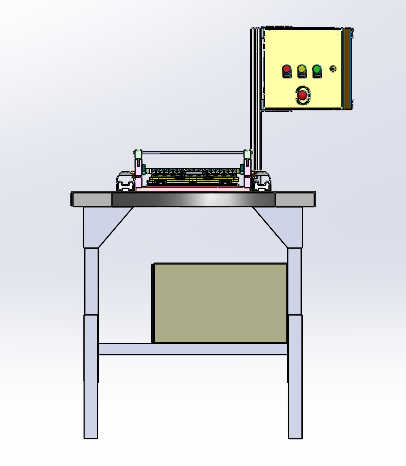

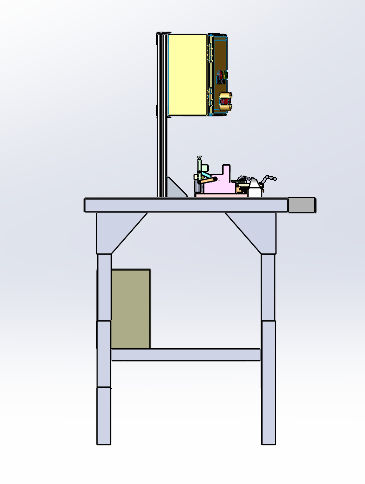

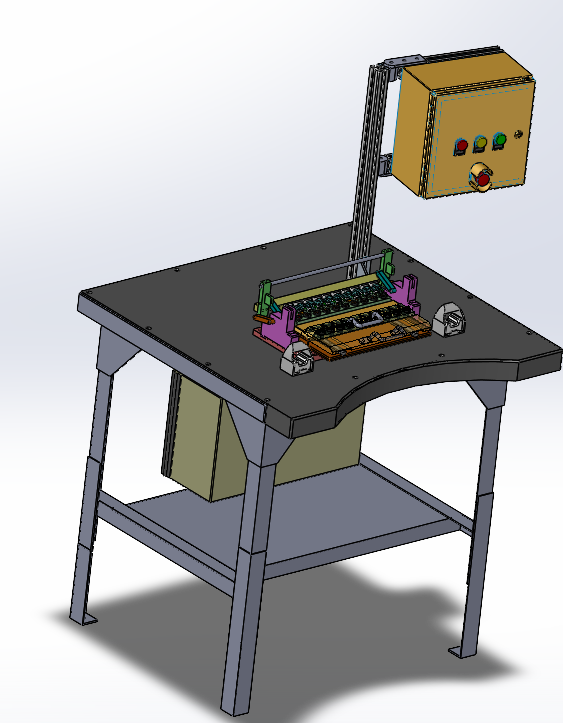

　　在汽车线束零部件装配产线中，电路板压装是直接影响接插件导通可靠性的关键工序，传统人工压装依赖操作人员手感控制压合力度与对位精度，容易出现电路板偏位、压合深度不足、针脚弯折等不良，批量生产时的一致性难以稳定管控，这款压装工位正是针对这类工艺痛点开发的专用作业单元。从结构布局来看，整套工位采用型材搭建的台式作业框架，工作台面高度匹配产线作业人员站立操作的人机工程尺寸，台面预留工装安装的T型槽位，可根据不同型号的线束插头规格快速更换适配的定位工装，无需对主体框架做大规模改动。台面上方的立架用于安装操作控制盒，控制盒面板集成了状态指示灯与急停、启动按钮，按钮布局符合操作人员的手部操作范围，作业时无需大幅挪动身体即可完成操作触发与状态确认，控制盒的安装角度做了15度仰角调整，避免站立操作时的视线遮挡，能快速识别设备运行状态。台面下方的预留空间用于布置气动控制元件与电源模块，所有走线通过型材内置的线槽排布，避免管线外露造成的作业干涉与安全隐患，气源处理组件安装在台面侧方的易操作位置，方便日常维护时调整气压、排查气路故障。

　　功能实现层面，该工位通过线性导轨承载压装执行机构的运动路径，保证压头下行过程的直线度，避免侧向力对电路板针脚造成损伤，压装行程设置硬限位与软限位双重保护，硬限位用于限制压头的最大下行位置，防止过压压裂电路板基材，软限位通过位置检测元件反馈压装位置信号，配合气动系统的压力调节阀，可针对不同厚度的电路板设定匹配的压装力与压合保压时间。装配工装部分针对汽车线束插头的外形做了仿形定位设计，放入工件时可通过定位销与仿形槽快速完成对位，无需反复调整工件位置，压装过程中工装会自动固定线束端的接插件壳体，避免压合时壳体移位导致的装配偏差。

　　履带式排线用于连接控制盒与执行机构的信号线路，相比普通拖链更适配短行程的往复运动场景，长期运行时不会出现线路弯折疲劳断裂的问题。从安装边界来看，整套工位的占地面积控制在单人工位的合理范围内，可直接嵌入现有线束装配产线的工序节点，不需要对产线布局做大规模调整，设备的气源接口与电源接口都设置在设备后侧，对接产线公共动力接口时可直接走地面线槽，不会占用作业面的操作空间。设计过程中优先考虑了工位的易维护性，所有气动元件、检测开关都采用标准件选型，后期出现故障时可快速更换备件，不需要定制特殊配件，工装部分的快换结构设计，可在10分钟内完成不同产品型号的工装切换，适配多品种小批量的线束生产需求。

　　实际应用中，该工位可将单工位的压装作业时间控制在合理节拍内，压装不良率相比人工作业大幅降低，同时避免了人工压装时长期重复操作带来的职业劳损问题，工位的操作逻辑做了防呆设计，只有当工件放置到位、安全防护触发的前提下，压装动作才会启动，避免误操作带来的工件损伤与安全风险。整套结构没有冗余的复杂设计，所有部件都服务于压装工艺的精度、效率与安全性要求，框架的型材连接部位都做了加强处理，长期承受压装反作用力时不会出现框架变形，保证压装精度的长期稳定性，操作台面采用耐磨防静电材质，避免静电对电路板上的电子元件造成损伤，同时台面的抗刮耐磨特性可适配日常作业中的工具放置、工件周转需求，不需要频繁更换台面材料。
