带移动脚轮的小型卧式电加热炉结构

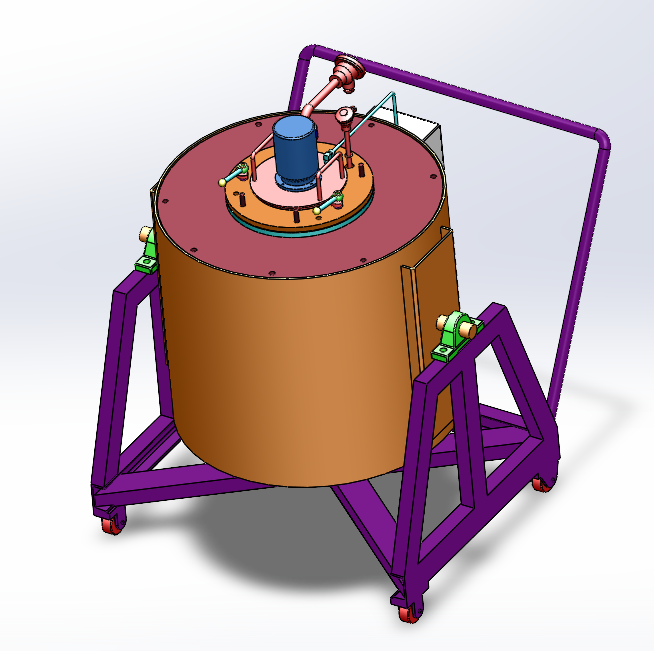

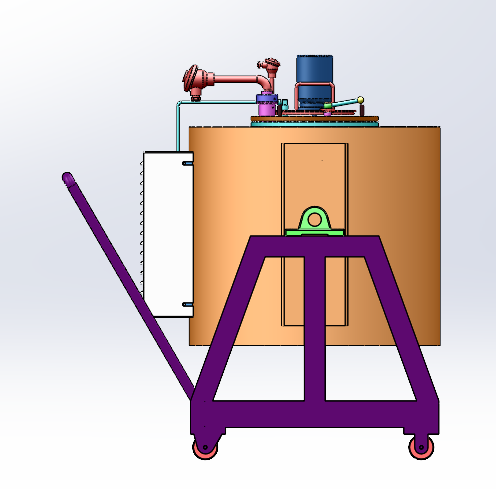

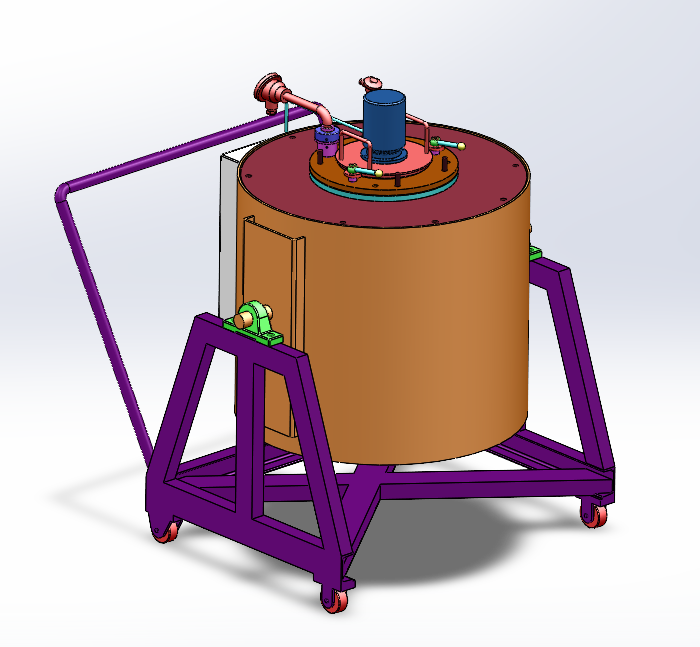

　　这款带移动脚轮的小型卧式电加热炉，主要面向小批量工件热处理、实验室试样加热、小型零部件预热烘干等场景设计，适配车间工位灵活调整、多工序流转加热的使用需求，解决了传统固定式加热炉无法随加工点位移动、小空间内布设难度大的痛点。从结构设计逻辑来看，整体采用卧式筒形炉膛布局，相比立式同容积加热炉，卧式结构的取放料开口高度更适配人工操作站位，操作人员无需抬手过高即可完成工件装卸，降低长时间操作的疲劳感。炉体外部采用金属框架承托，紫色的方管焊接框架作为主承载结构，底部四角安装带刹车的万向脚轮，单脚轮额定承载满足整炉满负载状态下的移动需求，刹车结构可在设备就位后锁定位置，避免作业过程中出现滑移。

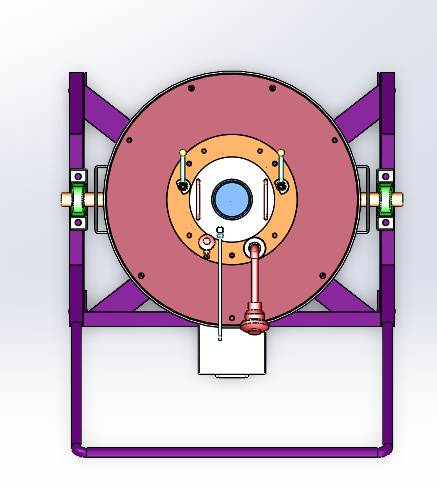

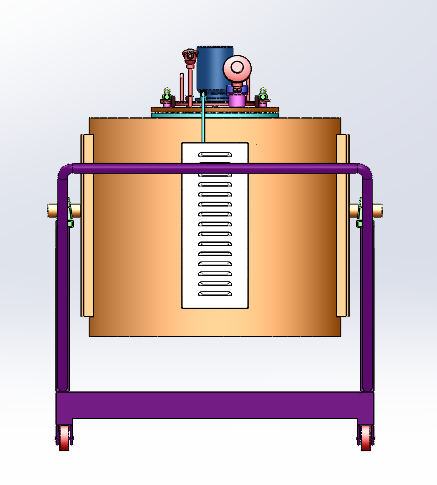

　　框架与炉体之间设置隔热支撑垫块，既可以固定炉体位置，避免移动过程中炉体与框架发生碰撞移位，也能减少炉体热量向金属框架的传导，降低框架表面温度，避免操作人员误触烫伤。炉体正面开设竖向的长条形观察与操作开口，开口处设置多道平行的通风槽，配合炉顶布设的鼓风组件，可在炉膛内部形成循环热风通路，让炉膛内不同位置的温度差控制在较小范围内，避免工件局部过热或加热不足的问题。炉顶区域集成了加热控制组件、温度检测元件以及泄压保护结构，控制元件采用抬高布设的方式，远离炉膛高温区域，延长电气元件的使用寿命，泄压结构可在炉内压力异常升高时自动释放压力，提升设备运行的安全性。

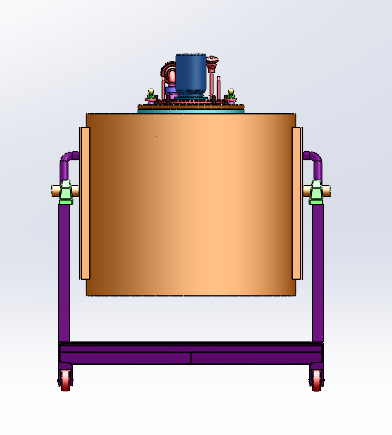

　　从安装边界尺寸来看，整体设备的宽度控制在1.2米以内，高度不超过1.5米，长度方向尺寸约1.4米，可顺利通过常规车间的标准通道门，也可放置在标准工作台旁作为工位配套加热设备使用，无需预留过大的安装空间，适配小型加工车间、实验室、维修工位等空间有限的使用场景。在功能设计上，这款加热炉没有冗余的复杂结构，核心围绕小空间灵活使用、温度均匀性达标、移动便捷三个核心需求展开：脚轮的配置让设备可根据生产流程调整位置，比如在机加工工位旁完成工件预热后，可直接推至焊接工位进行后续作业，减少工件转运过程中的温度流失；热风循环结构的设计，相比普通静态加热的小型电炉，工件加热效率可提升三成左右，同时温度均匀性更好，适合对加热一致性有要求的小型工件处理作业。

　　结构建模过程中，重点校核了框架的承重变形量，在满负载加热状态下，框架底部的挠度变形控制在允许范围内，不会出现脚轮受力不均导致的移动卡滞问题；炉体外壳与内部炉膛之间填充隔热保温材料，建模时预留了足够的保温层厚度，确保炉体外表面温度符合安全规范要求，减少不必要的热量损耗。炉体两侧的支撑轴结构与框架上的固定座配合，可实现炉体小角度的倾斜调整，方便针对特殊形态的工件调整加热角度，也便于加热完成后炉内残渣的清理。整体结构没有采用复杂的定制化零件，大部分框架构件采用标准方管焊接制作，脚轮、紧固件、通风槽组件均采用通用标准件，降低了设备的加工制作成本，后期维护更换配件也更加便捷。针对移动使用的场景，设备的电气线路采用拖链防护布设，避免移动过程中线路被拉扯磨损，所有电气接口均设置在炉体顶部的防护盒内，减少车间粉尘、切削液对电气元件的侵蚀。
