公路养护用沥青喷撒机核心结构设计

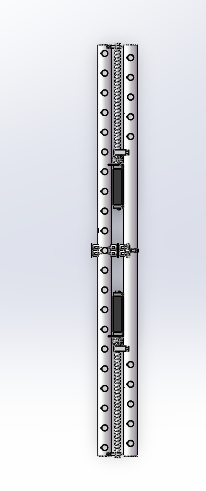

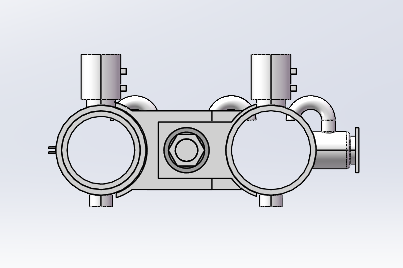

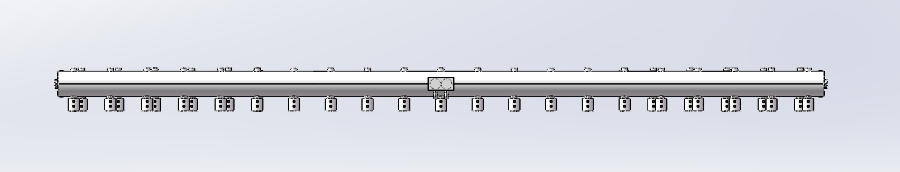

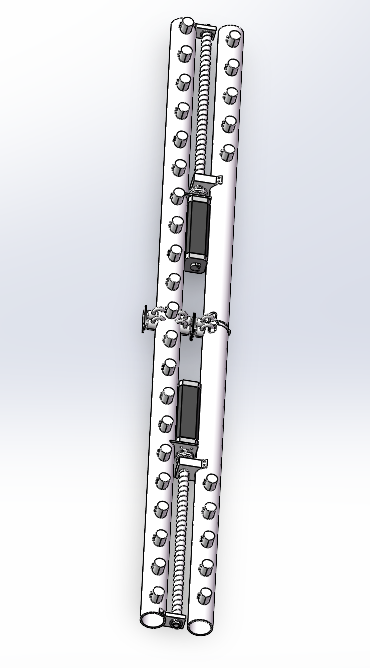

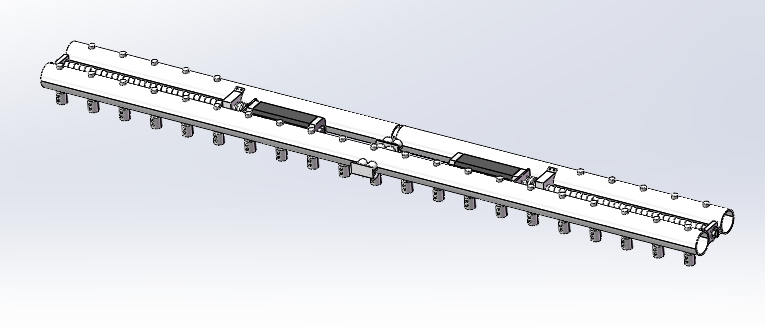

　　在公路新建面层铺筑、旧路病害处治、养护罩面施工的各类场景中，沥青喷撒设备的作业精度直接决定了路面层间结合强度、封层防水性能与整体使用寿命，本次呈现的是沥青喷撒机的核心介质分配与喷撒执行模块的三维结构设计。不同于整机集成的框架式设计，该模块聚焦沥青介质从加压管路到末端喷头的精准分配环节，解决了多喷头作业时流量不均、压力损耗过大、局部介质残留凝固的常见工程问题。从实际作业需求出发，该结构采用对称式双腔主通路设计，两个圆形主腔体分别对接沥青泵的高压输出管路与回流管路，腔体之间设置的六角调节结构可根据作业时的沥青粘度、喷洒宽度需求，调整主通路的通流截面积，匹配不同工况下的介质流量参数。

　　顶部设置的两组阀控接口，分别对应不同幅宽的喷杆组输出，可通过外接控制阀组实现单幅、双幅喷洒模式的快速切换，适配单车道养护、整幅路面铺筑等不同作业宽度要求。结构侧面预留的法兰接口用于连接旁通管路，可在作业结束后接入高压柴油或压缩空气，完成通路内残留沥青的吹扫清理，避免常温下沥青凝固堵塞通路，减少设备日常维护的拆解工作量。设计过程中充分考虑了安装边界的适配性，整体结构采用扁平化布局，主体安装面的连接孔位按照通用沥青洒布车的机架安装标准设置，可直接替换现有同类型设备的老旧分配模块，无需对机架、管路走向做额外改制。

　　腔体壁厚根据沥青输送时的工作压力做了针对性补强，常规作业时介质压力在0.3-0.8MPa区间，壁厚取值满足1.5倍安全系数要求，同时在管路弯折处做了圆弧过渡处理，降低介质流动时的沿程阻力，减少压力损耗。从功能实现逻辑来看，该模块承担着沥青介质的稳压、分流、通断控制的核心作用，沥青泵输出的高压介质进入主腔体后，通过内部的导流结构均匀分配到各个输出接口，避免因介质偏流导致的部分喷头流量不足、喷洒条状不均匀的问题。底部设置的两个低位接口可作为排空口使用，在设备长期停放时排空腔体内残留的介质，防止低温环境下介质凝固胀裂腔体。

　　结构上的密封面均采用平面密封加耐温密封垫的设计，可适配热态沥青160-180℃的工作温度，避免长期高温作业下出现密封渗漏问题。在实际选型适配时，该结构可匹配不同吨位的沥青洒布车、同步碎石封层车的喷洒系统，接口尺寸按照通用管路标准设计，可快速对接不同通径的高压输送胶管，无需额外加工转换接头。不同于集成在沥青罐上的一体式分配结构，该独立模块可单独拆解维护，当某个通路出现堵塞或密封失效时，可直接拆卸对应部位的紧固件完成维修，无需排空整罐沥青介质，大幅降低现场维修的时间成本与介质损耗。设计时也充分考虑了加工工艺性，主体结构采用铸造后机加工的工艺路线，主腔体的流道在铸造时一次成型，仅密封面、连接孔位做后续机加工，在保证结构强度的同时控制加工成本，适合批量配套生产。
