同轴式齿轮减速传动装置结构模型

项目分类:减速机 发布时间:2025-06-27 ID:1046686
  • 同轴式齿轮减速传动装置结构模型
  • 同轴式齿轮减速传动装置结构模型
  • 同轴式齿轮减速传动装置结构模型
  • 同轴式齿轮减速传动装置结构模型
  • 同轴式齿轮减速传动装置结构模型

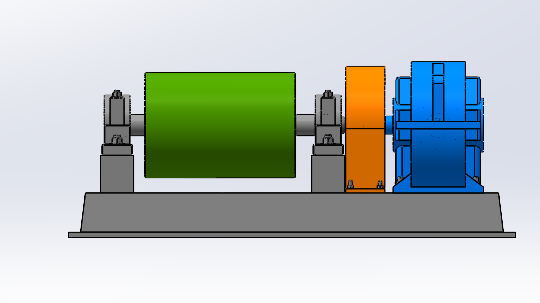

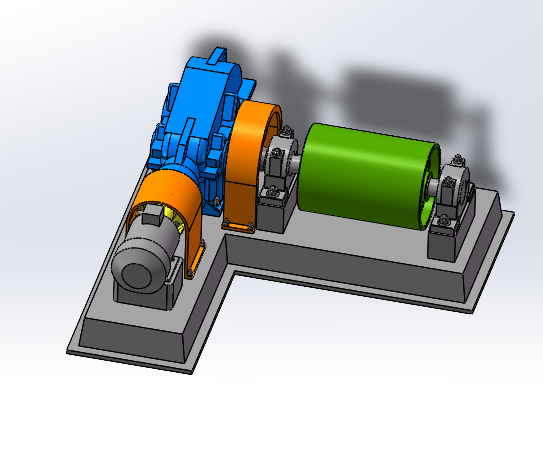

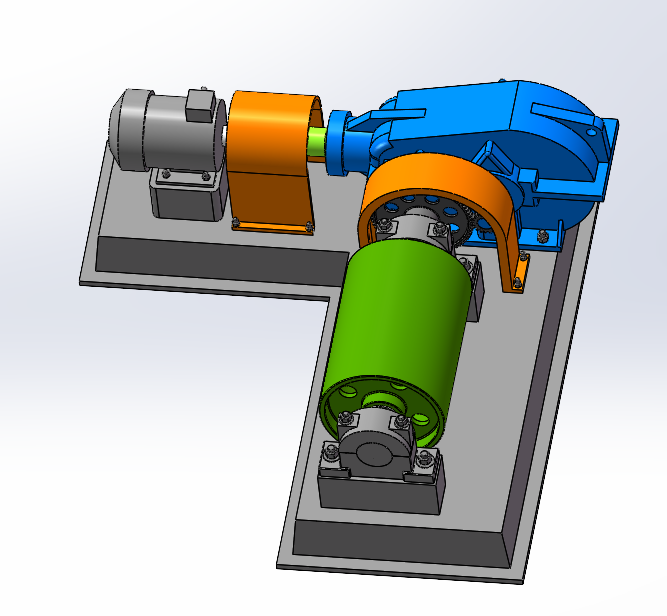

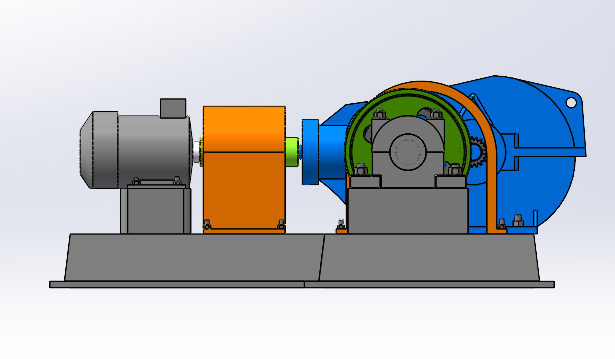

在冶金输送线、轻工包装机组、化工搅拌设备这类需要匹配原动机与执行端转速转矩的场景里,减速传动单元始终是动力链路里的核心衔接部件,这套同轴式齿轮减速传动结构,正是针对中小功率常规工业传动场景做的适配设计。从实际落地的安装场景来看,这套装置采用驱动电机、联轴器缓冲段、减速箱体一体式共用底座的布局,安装时仅需要将底座的地脚螺栓孔与设备机架的预装定位孔对齐,找正同轴度后锁紧即可完成主体固定,不需要额外做分体部件的二次对接校准,能大幅缩短现场安装的调试周期,也能避免分体安装带来的同轴度偏差引发的轴承偏磨、齿轮啮合异响等长期运行隐患。

从功能实现逻辑来看,这套传动结构的核心作用是承接驱动电机输出的高转速低转矩动力,通过箱体内的齿轮副啮合完成转速折减,同时按传动比放大输出转矩,匹配后端执行机构比如输送带辊筒、搅拌桨叶、物料推送机构的低转速大转矩运行需求。设计阶段特意在电机输出端与减速箱输入轴之间设置了橙色的缓冲连接段,内部配置弹性联轴器,一方面可以补偿电机轴与减速箱输入轴之间微小的同轴度误差,避免硬连接带来的轴系附加载荷,另一方面也能吸收设备启停瞬间的冲击载荷,减少齿轮副受到的刚性冲击,延长齿面的疲劳寿命。

箱体部分采用剖分式结构设计,上半部分的弧形端盖可以直接拆卸,日常运维时不需要将整个减速箱从底座上拆下,就能直接观察内部齿轮啮合状态、检查轴承润滑情况,也能快速完成齿轮、轴承等易损件的更换。箱体内的齿轮副采用直齿圆柱齿轮啮合布局,相比蜗轮蜗杆传动结构,直齿齿轮的传动效率更高,长期运行的发热损耗更小,适合连续长时间运行的工业生产场景;齿轮的齿宽、模数参数按照常规中小功率传动的载荷谱做了匹配,齿面设计考虑了均匀润滑的油道走向,运行时齿轮带起的润滑油可以均匀覆盖啮合面与轴承位置,不需要额外配置强制润滑系统,降低了附属配置的成本。

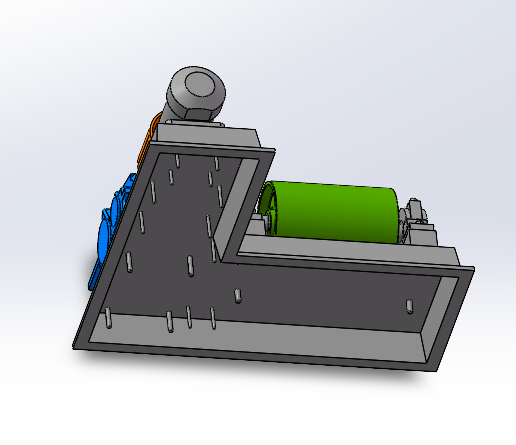

从安装边界尺寸来看,整套装置的轴向总长度控制在适配常规中小型设备机架的安装区间内,底座的安装孔距按照通用工业设备的安装标准做了预留,输出轴的轴径、键槽尺寸匹配常规标准联轴器、链轮、带轮的安装尺寸,选型替换时不需要额外做轴头的二次加工。底座采用整体铸铁式结构,自身刚性足够,运行时可以抵消齿轮啮合产生的振动,避免振动传递到设备主机架上影响其他工位的运行精度。

在实际选型适配时,这套传动结构可以匹配不同功率的四级异步电机,通过调整箱体内齿轮副的齿数比,就能覆盖常用的输出转速区间,满足不同线速度的输送设备、不同搅拌转速的反应装置、不同进给速度的加工机构的动力匹配需求。设计时也考虑了不同安装姿态的适配性,箱体的油位观察孔、注油孔、放油孔的位置,在卧式安装状态下可以方便操作人员完成日常油位检查、润滑油更换等维护操作,不需要额外改造箱体结构。外露的旋转部件位置预留了防护罩安装位,现场安装后可以加装金属防护罩,避免生产过程中杂物卷入旋转部件,也能防止操作人员误触引发安全隐患,符合工业设备的安全防护设计规范。
