工业级闭式齿轮减速传动装置结构设计

项目分类:减速机 发布时间:2025-08-27 ID:1066366
  • 工业级闭式齿轮减速传动装置结构设计
  • 工业级闭式齿轮减速传动装置结构设计
  • 工业级闭式齿轮减速传动装置结构设计
  • 工业级闭式齿轮减速传动装置结构设计
  • 工业级闭式齿轮减速传动装置结构设计
  • 工业级闭式齿轮减速传动装置结构设计
  • 工业级闭式齿轮减速传动装置结构设计
  • 工业级闭式齿轮减速传动装置结构设计
  • 工业级闭式齿轮减速传动装置结构设计
  • 工业级闭式齿轮减速传动装置结构设计
  • 工业级闭式齿轮减速传动装置结构设计
  • 工业级闭式齿轮减速传动装置结构设计

在工业传动系统的选型与结构设计环节,这类闭式齿轮减速装置是动力匹配环节的核心部件,主要应用在需要对原动机输出转速做降速处理、同时放大输出扭矩的工况场景,覆盖输送线驱动、搅拌设备动力端、起重机构行走单元、轻工生产设备传动组等多个工业场景,是连接高转速原动机与低转速执行端的中间传动载体。从实际使用需求出发,这类减速装置的核心作用是匹配动力端与负载端的转速差,通过不同齿数齿轮的啮合传动,将原动机输出的高转速低扭矩动力,转换为负载端需要的低转速高扭矩动力,同时通过闭式箱体的密封结构,保证内部齿轮啮合副、轴承支撑副长期处于润滑脂或润滑油的浸润环境中,避免外界粉尘、水汽、加工碎屑进入传动腔,降低传动副的磨粒磨损风险,延长设备的维护周期与整体使用寿命。

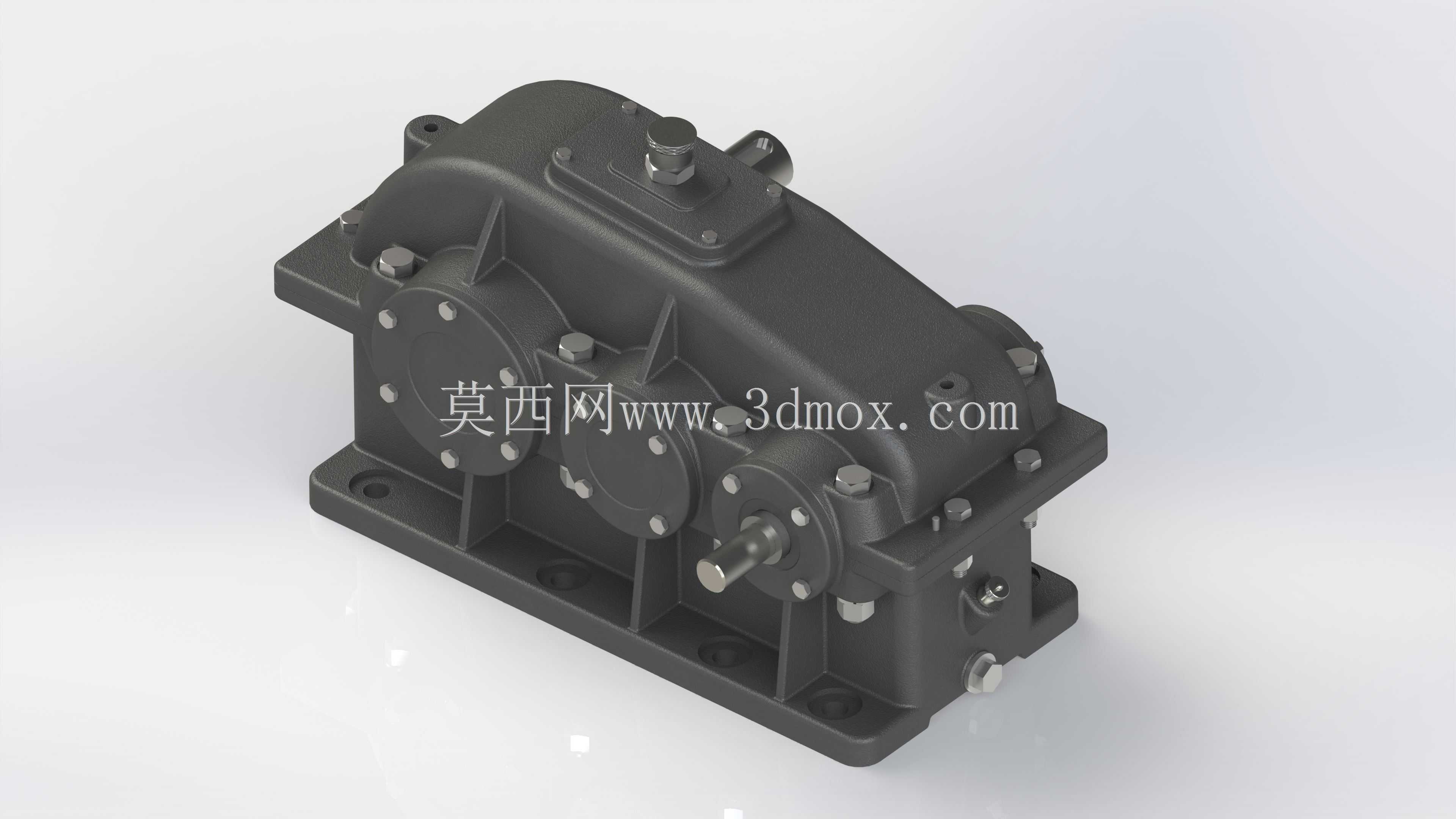

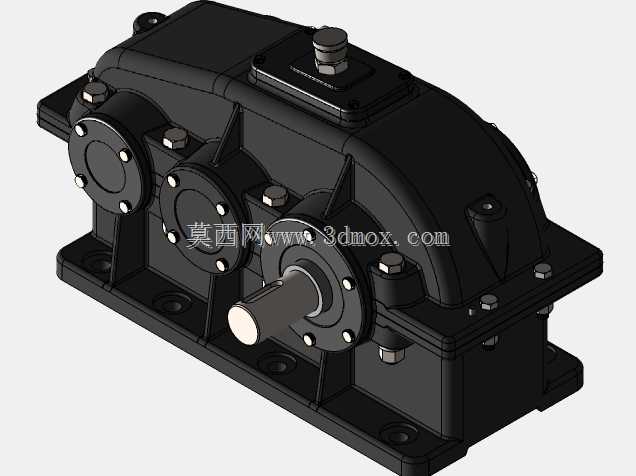

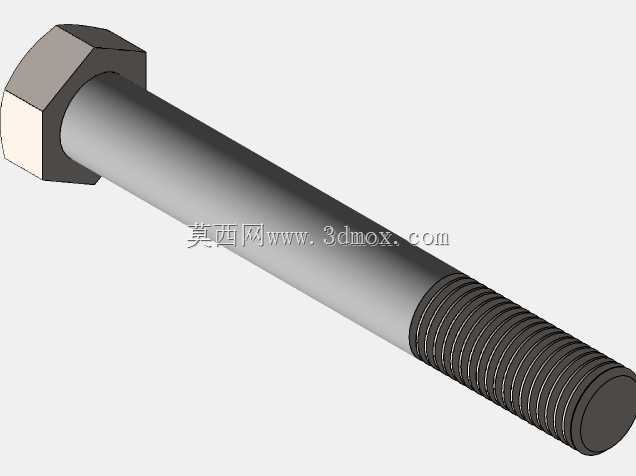

在结构设计思路上,这款减速装置采用了剖分式箱体结构,上下箱体通过定位销定位、螺栓组锁紧,既保证了箱体结合面的密封性能,也方便后期装配阶段的齿轮轴组件安装、以及运维阶段的内部零件检查更换。箱体外部的轴承安装位设计了加强筋结构,在不额外增加箱体整体壁厚的前提下,提升了轴承座位置的结构刚度,避免齿轮啮合过程中支撑位置产生形变,导致齿轮啮合间隙偏移、传动噪音增大、齿面偏磨等问题。输入轴与输出轴分别从箱体不同侧的轴承孔伸出,轴端预留了标准的轴伸直径与键槽尺寸,能够直接通过联轴器、链轮或者带轮与原动机、负载端连接,不需要额外做轴端适配加工,降低现场安装的适配成本。箱体底部设计了带安装孔的底座法兰,安装孔的孔距与孔径按照通用安装边界设计,能够直接固定在预制的设备安装机架或者混凝土基础上,底座与箱体主体之间做了圆弧过渡处理,减少铸造过程中的应力集中问题,避免长期受载后箱体出现开裂变形。

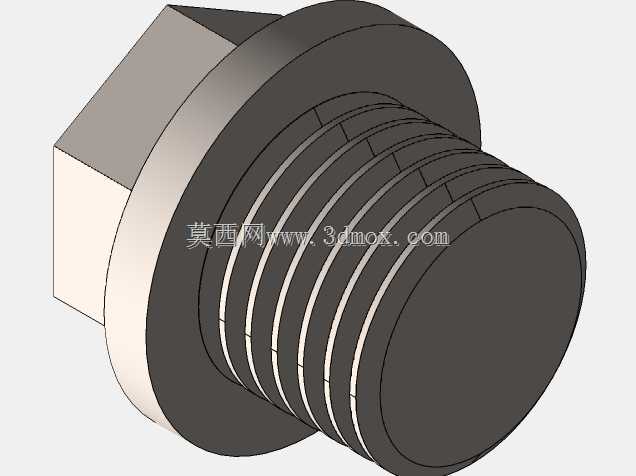

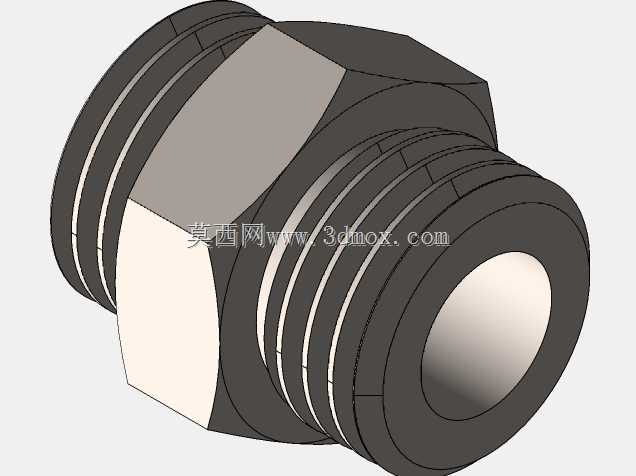

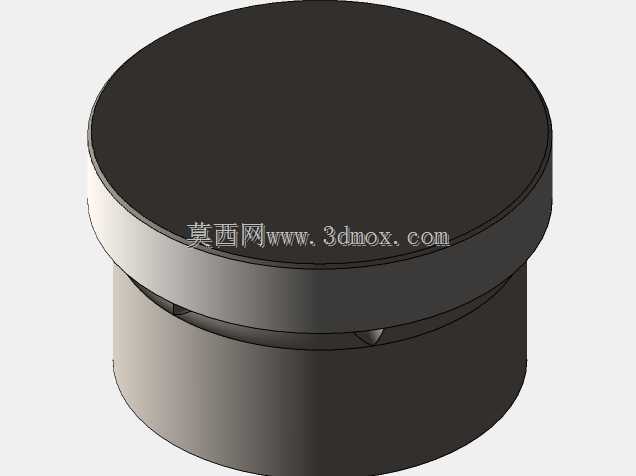

从安装边界与尺寸适配角度来看,这款减速装置的整体外形轮廓充分考虑了工业现场的安装空间限制,箱体的宽度、高度、长度尺寸按照常规减速装置的安装空间预留设计,输入轴与输出轴的中心高、轴伸长度符合通用传动部件的安装尺寸规范,能够直接替换同参数规格的老旧减速装置,不需要对原有设备的安装机架做二次改造。箱体顶部设计了透气塞与注油孔位置,能够在设备运行过程中平衡箱体内外的气压差,避免长期运行后箱体内温度升高、气压增大导致密封件渗漏油的问题,同时注油孔的位置设置在齿轮腔的上方,方便运维阶段补充润滑油,不需要拆解箱体即可完成换油操作。箱体侧面预留了油位观察与放油孔位置,能够直观观察箱体内润滑油的液位高度,换油时可以直接打开底部放油螺塞排空旧油,大幅降低日常运维的操作难度。

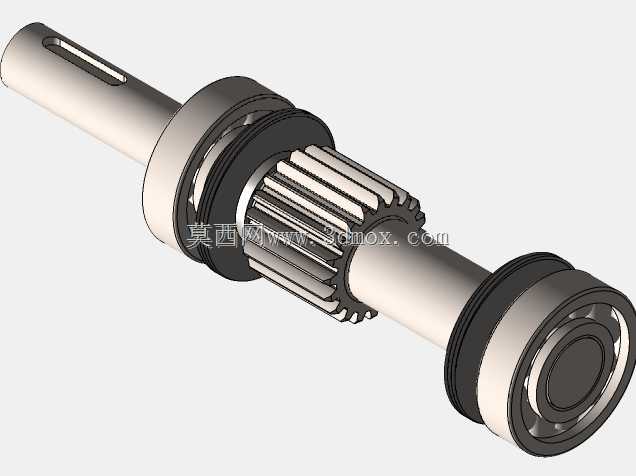

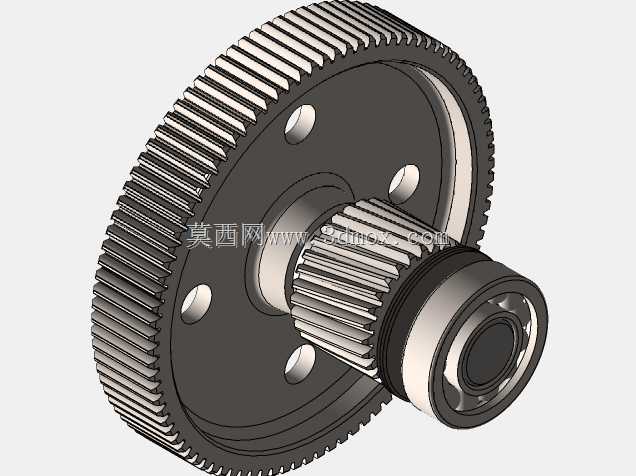

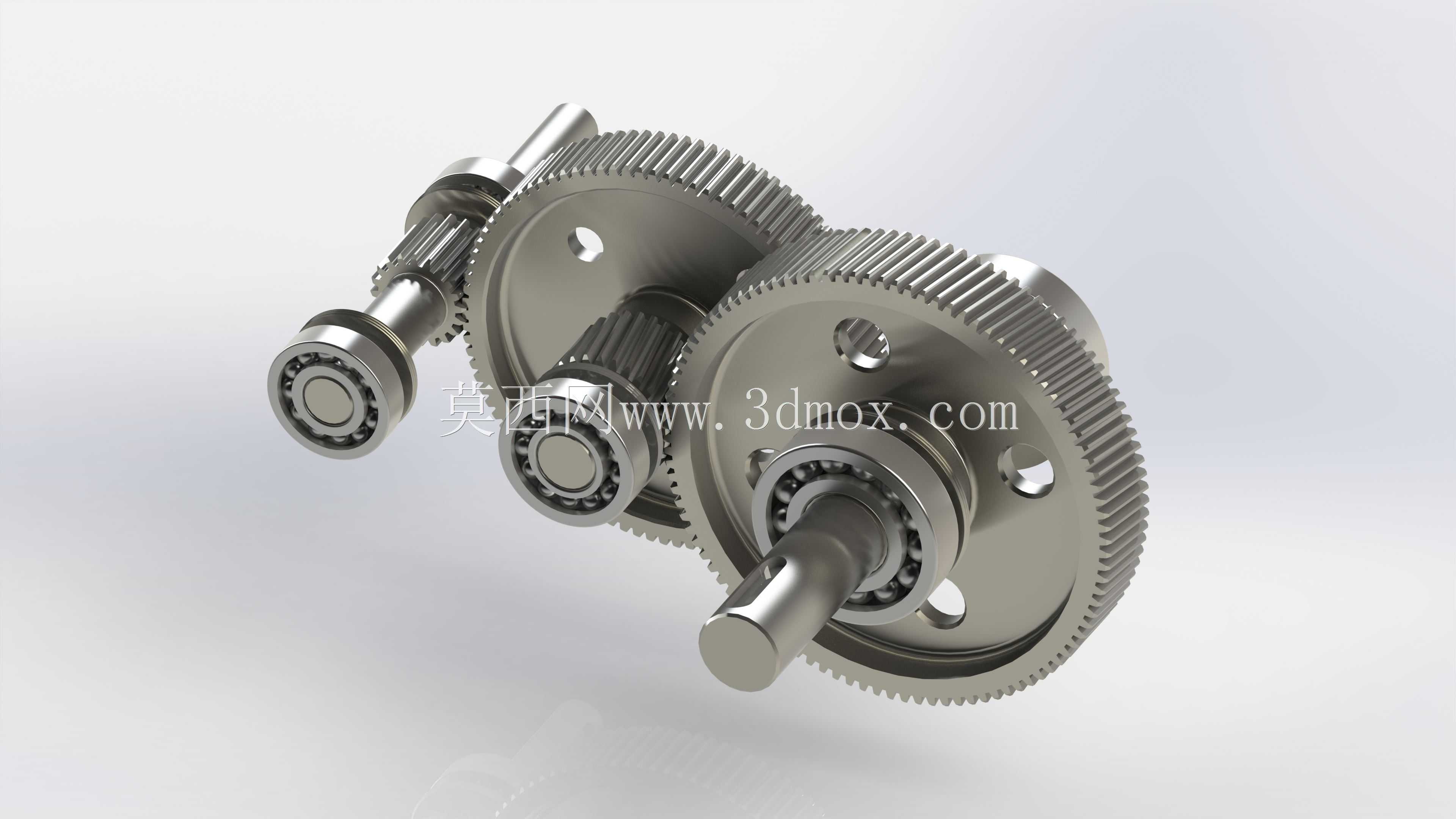

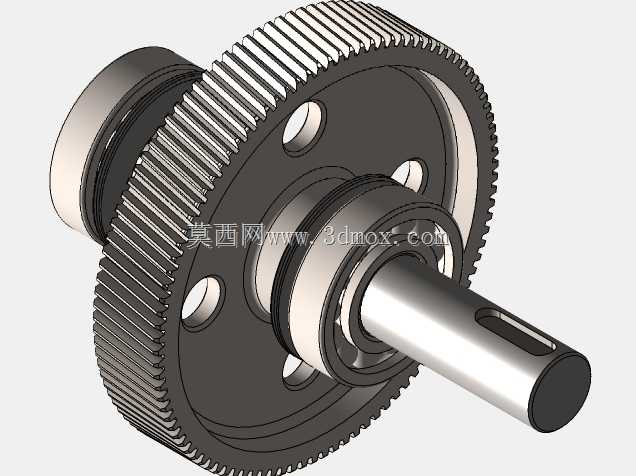

在传动结构的细节设计上,内部齿轮副采用渐开线圆柱齿轮啮合结构,齿轮的模数、齿数配比经过传动比核算,能够保证稳定的减速比输出,齿轮轴的支撑位置选用滚动轴承作为支撑件,既可以承受齿轮啮合过程中产生的径向载荷,也能承受一定的轴向载荷,保证轴系组件的回转精度。箱体结合面加工时做了平面度精度控制,装配时配合密封胶或者密封垫使用,能够有效避免润滑油渗漏,同时箱体外部的螺栓连接位置都设计了沉台结构,螺栓锁紧后螺栓头不会突出箱体表面,既避免了安装过程中螺栓与周边部件产生干涉,也让整体外观更加规整。所有伸出轴的位置都设计了密封件安装槽,配套骨架油封实现轴与箱体之间的动密封,防止润滑油顺着轴伸位置渗漏,同时阻挡外界杂质进入箱体内部。这类减速装置在实际选型过程中,需要匹配负载端的额定扭矩、输入转速、传动比参数、安装空间尺寸等多个维度的要求,这款结构的设计充分兼顾了传动稳定性、安装便捷性、运维便利性,能够满足多数常规工业传动场景的使用需求。
