锂电池生产用拉料切片组合设备结构

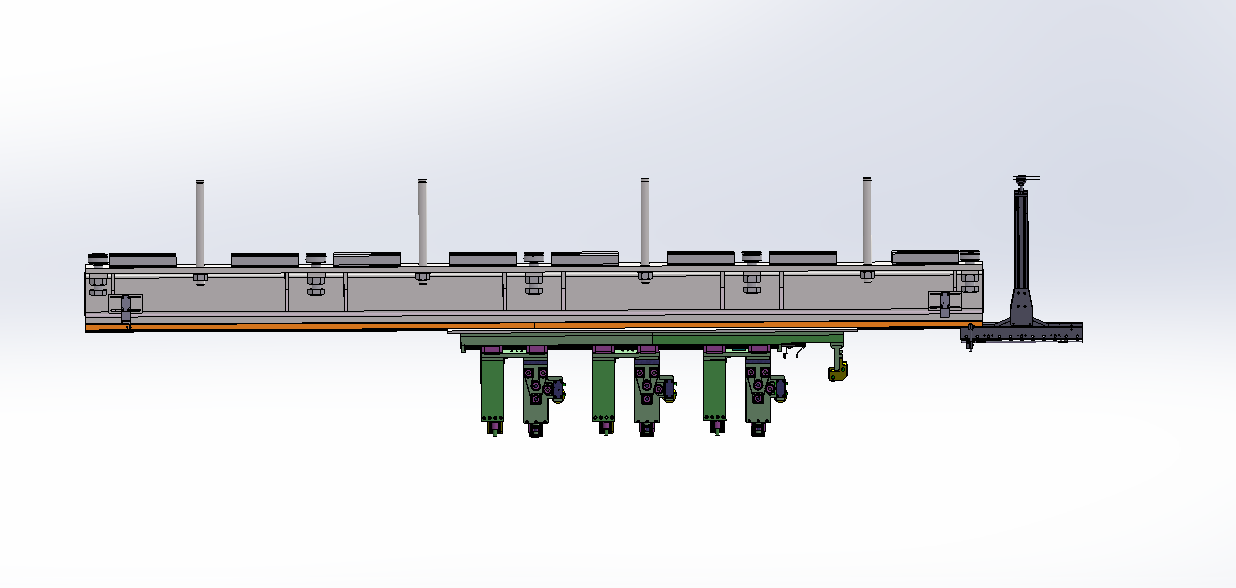

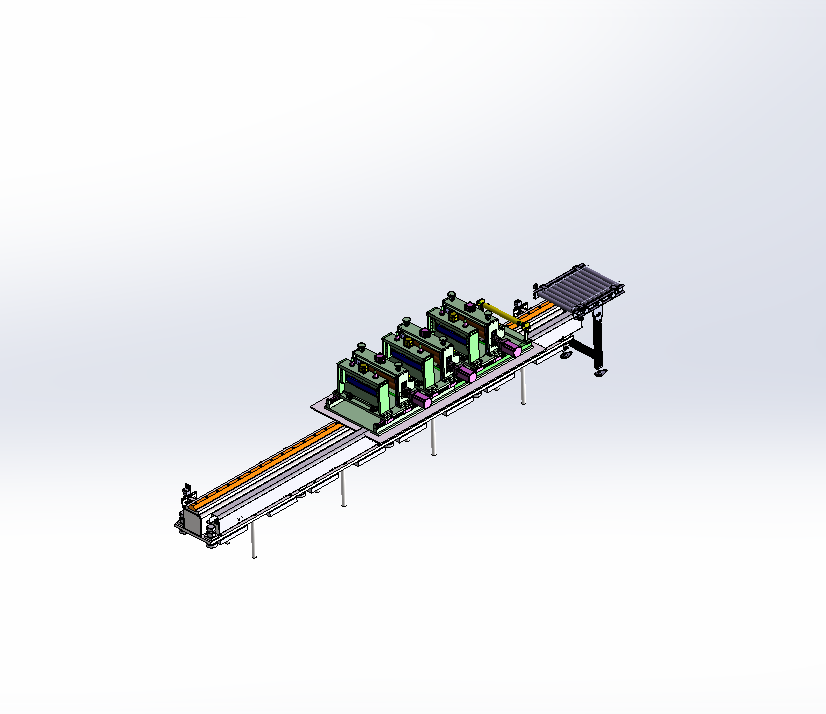

　　在锂电池极片制造的前段工序中，极片的定长输送与精准裁切是直接影响电芯卷绕/叠片一致性的核心环节，这套拉料切片组合设备正是针对该工序场景开发的专用作业单元，适配涂布后辊压完成的正负极片连续加工需求，可直接嵌入现有锂电池卷绕前的产线工位，替代传统的单段拉料、独立裁切的分散式设备布局，减少极片在多工位转运过程中产生的褶皱、掉粉、对位偏差问题。从结构布局来看，设备整体采用卧式长轴排布设计，拉料机构与裁切机构沿极片走料方向依次同轴布置，安装基准面统一加工在整体焊接的机架台面上，机架底部预留了M16规格的调平地脚安装孔，可适配车间环氧地坪的安装找平需求，设备整体宽度控制在1.2米范围内，长度根据适配的极片幅宽对应调整，常规适配400-600mm幅宽极片的机型总长度约2.8米，高度不超过1.8米，可直接对接现有产线的料带高度，不需要额外增设过渡导向架。

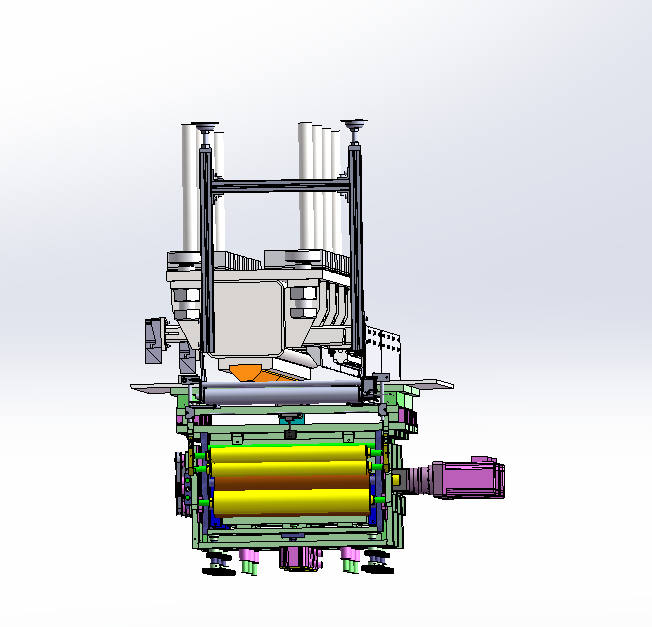

　　拉料单元采用多组夹料指同步夹持的结构设计，沿走料方向等距排布的夹料组件安装在直线导轨副上，通过伺服驱动的同步带实现往复定距移动，夹料指的开合采用微型气缸驱动，夹持面贴附防静电聚氨酯垫片，既保证夹持力足够带动极片平稳前进，又不会夹伤极片表面的涂层，同时避免摩擦产生静电吸附粉尘。夹料指的排布间距根据常规极片裁切长度做模块化设计，可通过更换安装座调整夹持点位，适配不同长度规格的极片加工需求，拉料行程的重复定位精度控制在±0.05mm以内，保证每段极片的长度公差满足后续工序要求。裁切单元采用斜刃动刀配合定刀的剪切结构，动刀安装在直线导向的刀架上，通过伺服电机驱动曲柄连杆机构实现上下往复裁切动作，刀刃采用硬质合金材质，刃口做镜面抛光处理，减少裁切过程中对极片的挤压，避免极片切口产生毛刺、波浪边。裁切工位的两侧设置了极片压料条，在裁切动作触发前压料条先下压固定极片，防止极片在裁切受力时产生移位，压料条的压力通过调压阀独立调节，可根据极片的厚度、涂层材质调整压力大小，避免压伤极片。

　　设备整体做了全密封的护罩设计，护罩采用透明亚克力板与钣金拼接，既可以观察内部走料状态，又能隔绝外界粉尘进入裁切、拉料工位，同时护罩内部设置了静电消除棒，沿极片走料路径布置，持续消除极片在输送、裁切过程中产生的静电，避免静电吸附粉尘造成电池安全隐患。设备的走线全部采用坦克链内置布置，所有气管、线缆沿机架侧面的线槽排布，避免运动部件拉扯线缆造成故障，各运动单元的润滑点都预留了集中注油接口，日常维护时不需要拆解护罩即可完成润滑保养。

　　在设计过程中，针对极片易脆、易掉粉的特性，所有与极片接触的部件都做了圆角钝化处理，没有尖锐棱角，避免刮伤极片；拉料速度与裁切速度做了联动匹配，拉料到位后裁切动作才会触发，裁切完成后拉料机构才会启动下一次送料，全程通过PLC做动作互锁，避免出现撞刀、拉料错位的问题。设备的安装基准面做了整体铣削加工，平面度公差控制在0.02mm/米范围内，保证拉料导轨、裁切刀架的安装平行度，避免长期运行后出现走料偏斜的问题。机架采用方管焊接后做去应力退火处理，再进行整体机加工，减少焊接应力带来的长期变形，保证设备运行的稳定性。
