键盘硅胶弹垫自动贴装生产流水线

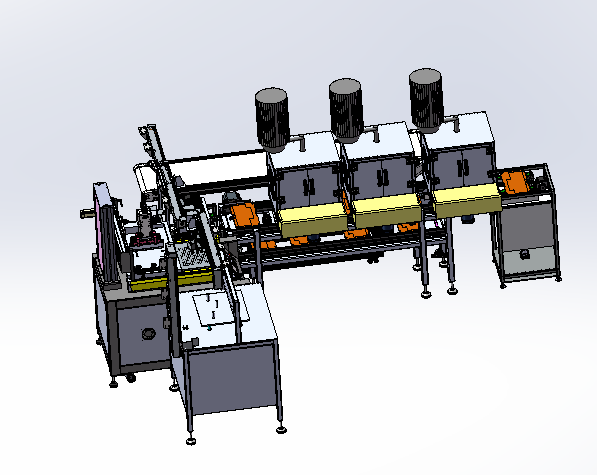

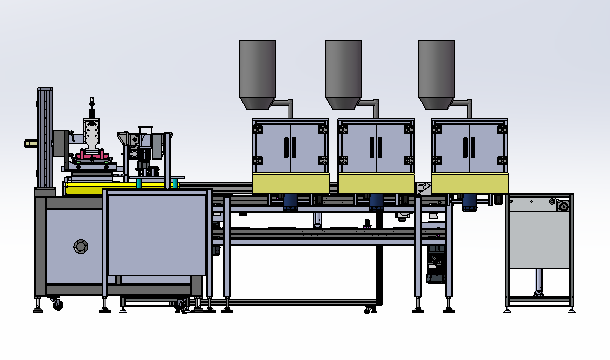

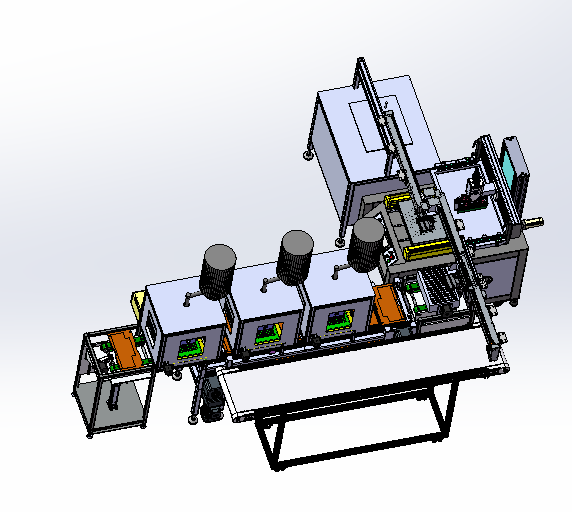

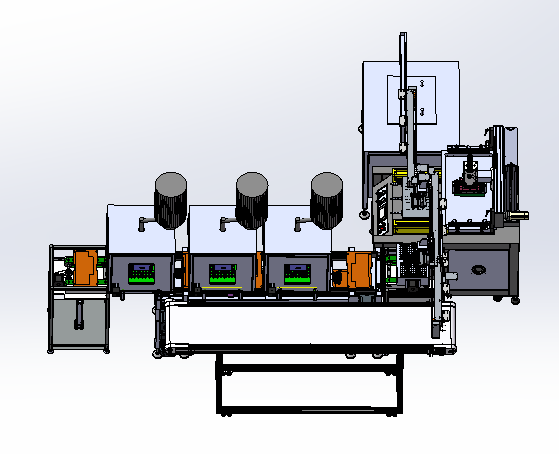

在消费电子外设制造领域，键盘组装环节的硅胶弹垫贴装长期依赖人工对位，不仅效率受人员熟练度波动影响，贴装精度的一致性也难以稳定管控，这套自动贴装流水线正是针对该工序痛点开发的专用生产设备。设备整体采用直线式输送布局搭配多工位并行作业结构，主体框架采用工业铝型材拼接搭建，兼顾安装调试的灵活性与长期运行的结构稳定性，底部配置可调式支撑脚杯，可适配车间地面的平整度差异，安装时需预留单侧不少于800mm的维护通道，设备总长约6.2米，宽度约1.8米，进料端与出料端的输送面高度统一为900mm，可直接对接车间现有组装线体，无需额外增设转接输送机构。

从功能分区来看，线体沿输送方向依次设置弹垫自动上料工位、视觉对位工位、多组并行贴装工位、压合检测工位以及良品出料工位。上料工位采用振动盘搭配直振送料轨道的结构，可将散乱的硅胶弹垫按照统一姿态排序输出，轨道末端设置光纤检测传感器，当弹垫供应不足时会自动触发补料信号，避免空贴问题。视觉对位工位搭载高分辨率工业相机与环形冷光源，可快速识别键盘基板上的贴装定位标记，实时修正贴装坐标偏差，即便基板存在轻微的位置偏移，也能保证贴装精度控制在±0.1mm以内。

三组并行贴装工位是整套设备的核心作业单元，每个工位配置独立的真空吸贴头与Z向伺服驱动模组，可根据键盘型号的弹垫排布规律，同步完成多颗弹垫的取料与贴装动作，相比单工位往复作业结构，生产效率可提升两倍以上。吸贴头采用防静电硅胶材质制作，避免取放过程中损伤硅胶弹垫表面，同时每个吸头配置独立的真空压力检测回路，一旦出现漏吸、弹垫脱落的情况，设备会立即触发报警并暂停对应工位作业，防止不良品流入下道工序。

压合检测工位设置有恒压压头与压力传感器，贴装完成的键盘流经该工位时，压头会以恒定压力对所有贴装完成的弹垫进行二次压合，保证弹垫与基板粘接牢固，同时通过压力数值反馈判断是否存在漏贴、弹垫高度超差的问题，检测到的不良品会在出料端通过拨料机构自动分流至不良品收集区。

设计过程中充分考虑了不同规格键盘的兼容适配性，所有工位的定位夹具都采用快换式结构，更换产品型号时仅需更换对应夹具并调用预设的程序参数，即可在15分钟内完成换型调试，无需对设备硬件进行大规模调整。输送线体采用防滑防静电同步带传动，输送速度可根据生产节拍需求在0-15m/min范围内无级调节，线体两侧设置有透明亚克力防护挡板，既可以防止作业人员误触运动部件，也能避免车间灰尘落到待贴装的基板表面影响粘接效果。

设备的电气控制元件全部集成在线体端部的控制柜内，控制柜采用下进风上出风的散热结构，搭配防尘滤网，可适应车间多尘的生产环境，操作面板设置在进料端侧方，采用触控式人机交互界面，可实时显示各工位的运行状态、生产计数、故障报警信息，操作人员经过简单培训即可完成日常操作与基础故障排查。气路系统采用集中供气布局，每个工位的供气回路都配置独立的调压阀与空气过滤器，可根据贴装需求单独调整吸贴压力，保证不同厚度、硬度的硅胶弹垫都能稳定取放。

在实际生产场景中，这套设备可替代6-8名人工的贴装作业量，贴装良率可稳定保持在99.5%以上，不仅大幅降低了人工成本，也避免了人工操作带来的贴装位置偏移、漏贴、压合力度不一致等质量问题，尤其适合大批量键盘生产的连续化作业场景，同时也可通过调整贴装头结构与定位程序，适配其他小型硅胶垫片、缓冲胶垫的自动贴装工序，具备一定的通用适配能力。设备安装时需注意保证地面水平度偏差不超过2mm/米，供气压力稳定在0.5-0.7MPa范围内，供电采用220V单相交流电源，需可靠接地以避免静电对电子元件造成损伤。
