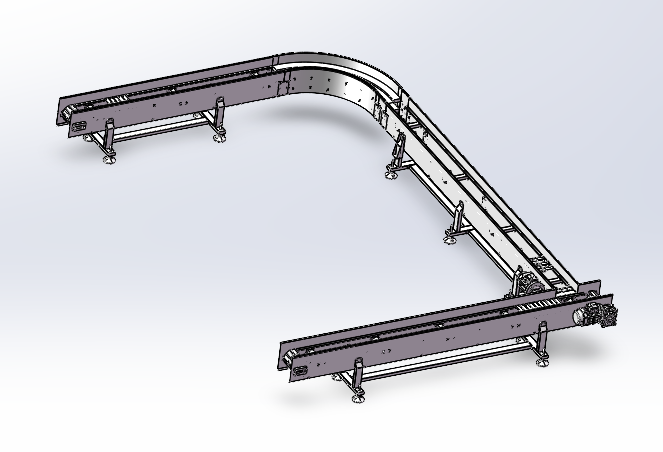

转弯式链板输送线对接过渡结构设计

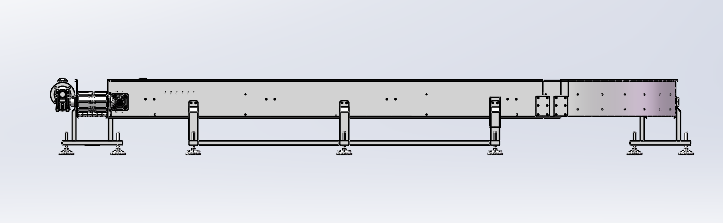

　　在车间物料转运、包装线衔接、零部件工序流转这类场景里，经常会遇到不同输送段存在转向、线体类型切换的情况，尤其是90度转向的布局下，两段直连链板线的转角处很容易出现卡料、物料掉落、传输顿挫的问题，这套对接结构就是针对这类现场痛点做的落地化设计。从实际使用逻辑来看，这套结构首先解决的是转角处的动轨迹匹配问题，常规直链板在转弯位置的线速度差会导致物料偏移，设计时特意将转弯段的链板导向轨做了变曲率处理，内侧导轨的转弯半径严格匹配链板铰接点的最小回转半径，避免链板在转弯过程中出现卡滞、翘起的情况，同时转弯段的支撑脚做了可调节高度设计，调节范围覆盖±50mm，能够适配不同车间地面的平整度误差，也能和前后对接的线体做到高度精准对齐，不需要额外增加过渡垫板。很多现场会遇到链板线和滚筒线对接的情况，两种线体的承载面高度差、输送面间隙如果控制不好，小尺寸工件、底部不平整的工件很容易卡在缝隙里，这套对接结构在输出端特意做了可更换的过渡舌板，舌板采用薄型耐磨不锈钢加工，和对接线体的间隙可以控制在3mm以内，同时舌板下方加装了辅助滚轮组，滚轮的顶面和链板承载面保持齐平，工件经过对接位置时，底部不会出现悬空下坠的情况，哪怕是厚度只有5mm的薄型工件也能平稳过渡。

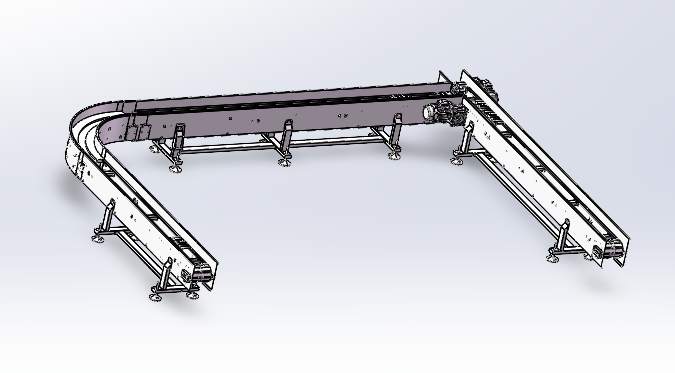

　　从安装边界来看，整套转弯对接段的直段部分长度可以根据现场布局做模块化拼接，转弯段的标准转角为90度，也可以根据实际场地需求调整为45度或者180度版本，支撑脚的安装孔位做了长圆孔设计，现场安装时可以有±20mm的位置调整量，降低了现场基建的精度要求，不需要提前做预埋处理，直接通过膨胀螺栓固定在水泥地面即可。结构设计上没有采用额外的独立驱动，转弯段的动力直接从输入端的链板传动获取，通过链轮的齿数匹配保证转弯段和直段的线速度完全同步，避免了双驱动带来的速度匹配调试难题，也减少了后续维护的备件数量，日常维护只需要定期给导轨、链轮加注润滑脂，检查链板的张紧度即可。

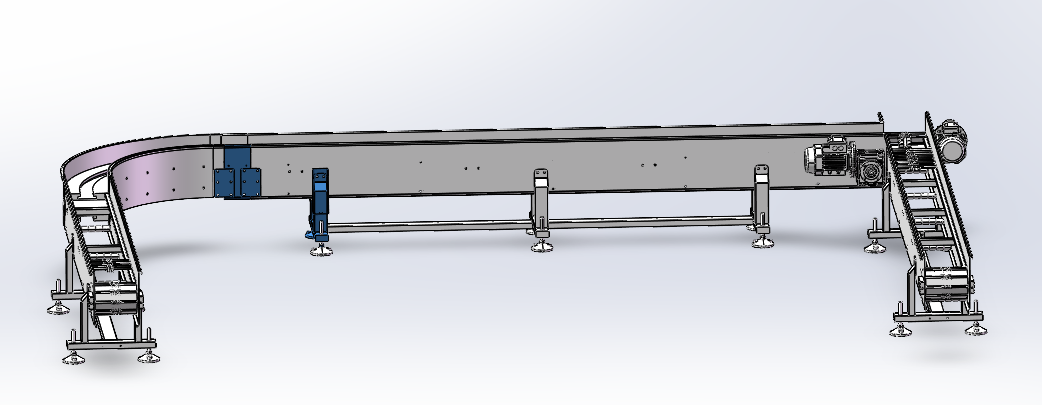

　　链板的侧边做了挡边结构，挡边高度为30mm，能够防止输送过程中物料从侧边滑落，针对一些底部摩擦力较小的物料，还可以在链板表面粘贴防滑胶皮，不需要对原有链板结构做打孔修改，适配性更强。在实际的产线布局里，这种对接结构经常用在包装工序的转角转运、机加工线的工序间流转、仓储分拣线的路径转向环节，相比传统的转角转盘结构，它的输送连续性更好，不会出现转盘停顿导致的物料堆积，输送速度可以覆盖0-30m/min的常用范围，承载能力按照单米100kg的负载做的结构强化，支撑横梁采用40*40的标准矩形管焊接，整体刚性足够，不会因为长时间负载出现横梁变形导致链板跑偏的问题。

　　设计过程中还特意考虑了积放的需求，链板的铰接间隙做了严格控制，不会因为积放时的反向推力导致链板拱起，当线体上出现物料堆积时，链板依然可以保持平稳运行，不会出现跳齿、卡链的情况。针对不同的物料特性，链板的材质可以选择碳钢镀锌、不锈钢或者工程塑料版本，对接的过渡滚轮也可以换成包胶滚轮，避免刮伤工件表面，整个结构的模块化程度很高，所有的零部件都采用标准件和通用加工件，不需要开模定制，生产加工周期短，现场安装时只需要按照装配标识拼接，不需要做复杂的现场配焊，普通的设备维护人员就可以完成组装调试。
