可伸缩支腿可调式滚筒输送设备结构

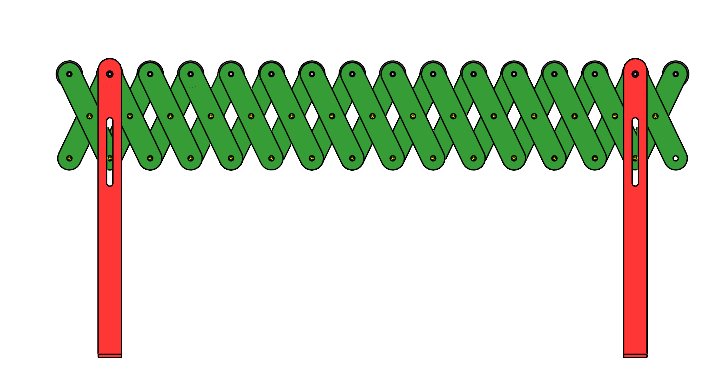

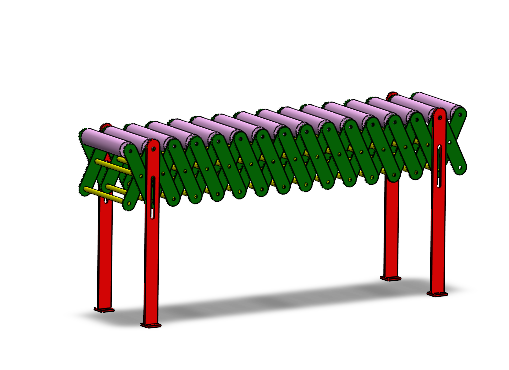

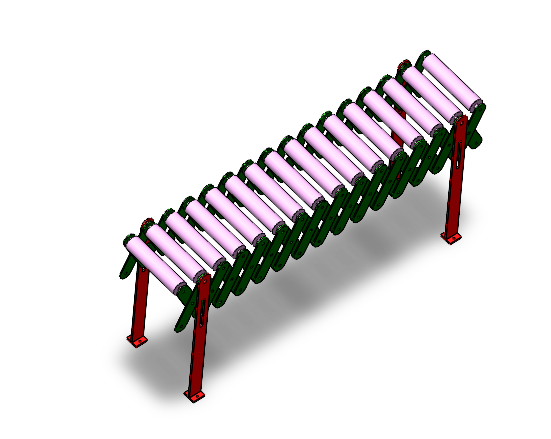

在车间物料周转、电商仓储分拣、轻工产品组装线这类需要频繁调整线体布局的场景里，固定长度的滚筒输送设备往往难以适配多变的工位排布需求，这款可伸缩滚筒输送结构正是针对这类柔性输送需求开发的无动力输送单元。从结构设计逻辑来看，整个设备的机架采用分段可伸缩组件拼接，摒弃了传统焊接固定机架的刚性设计思路，相邻机架段之间采用滑动配合结构，无需额外工具即可手动调整整体线体长度，伸缩段的锁紧结构采用快拆式偏心压块，调整到位后扳动压块即可锁止机架位置，避免输送过程中机架出现窜动。支腿部分采用套管式高度调节结构，内外管之间开设等距调节孔，配合插销固定可实现支腿高度的多档位调整，能够适配不同高度的进出料工位对接需求，支腿底部配置的脚轮采用带刹车的万向结构，单个脚轮额定承载满足整线满载工况下的移动需求，刹车踩下后可实现设备位置固定，避免作业过程中设备移位。

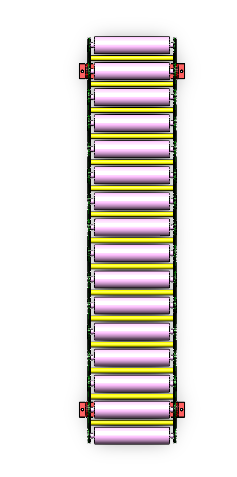

从功能特性上看，这款无动力滚筒输送结构无需外接动力源，依靠货物自身重力或者人工推送即可实现物料输送，滚筒采用标准直径的圆柱形辊筒，辊筒之间的间距根据常规输送包装箱的最小尺寸设定，避免小件货物卡入辊筒间隙，辊筒两端采用精密轴承与机架连接，转动阻力小，人工推送货物时操作省力。机架可实现一定角度的变向布置，通过调整伸缩段的相对位置，可拼接出直段、圆弧段等不同的输送路径，能够绕过车间内的立柱、设备等障碍物，灵活适配现有车间的空间布局，无需对车间原有设施进行改造。

从安装边界与尺寸适配角度来说，设备完全收缩状态下的长度可满足狭小空间的临时输送需求，完全伸出状态下可覆盖常规工位间的输送距离，支腿的高度调节范围覆盖了多数生产工位、仓储月台的高度区间，可直接与现有工作台、分拣台、仓储货架的出料端对接，无需额外制作过渡衔接结构。机架主体采用铝合金型材拼接时，单米额定承载可达300KG，能够满足常规纸箱、周转箱、轻质工件的输送需求；若采用不锈钢型材作为机架材质，单米额定承载可达200KG，可适配食品加工、医药生产等有洁净要求的输送场景，两种材质的机架连接孔位完全通用，可根据使用场景的需求互换材质构件。

在实际选型应用中，这类可伸缩滚筒输送结构常被用于生产车间的临时补料线、仓储区域的装卸货辅助线、电商仓库的分拣支线，尤其是在订单波动较大、工位调整频繁的作业场景中，这类可移动、可伸缩的输送结构无需固定安装，可根据当日作业需求快速搭建输送路径，作业完成后可收缩至最小体积推至边角区域存放，不占用固定生产空间。设计过程中针对伸缩段的滑动间隙做了优化，避免长期使用后滑动段出现晃动，辊筒的安装座采用可拆卸式结构，单个辊筒出现磨损时可单独更换，无需拆解整段机架，降低后期维护成本。支腿与机架的连接部位采用加强筋结构，避免满载状态下支腿与机架连接处出现变形，脚轮的安装座采用加厚钢板焊接，能够承受设备移动过程中的冲击载荷，避免长期移动后脚轮脱落。整个结构的所有连接构件均采用标准件，市场上容易采购替换，无需定制特殊规格的零配件，进一步降低了设备的全生命周期使用成本。
