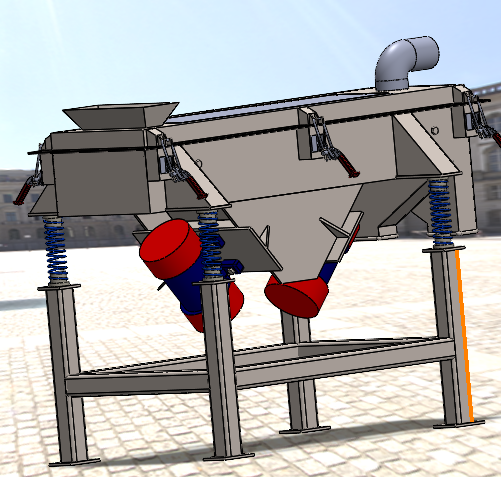

双电机驱动平面往复筛分设备结构

在散料处理的各类生产场景中，物料粒度分级是衔接前后工序的核心环节，从粮食加工中的谷物除杂分级、建材行业的砂石骨料粒径分选，到化工领域的粉体物料除杂、食品加工中的原料筛分，这类往复运动筛的应用覆盖了绝大多数需要散料粒度管控的生产环节。不同于单电机驱动的圆振筛，双电机型往复运动筛的筛面运动轨迹为定向直线，物料在筛面上的行进速度均匀，透筛概率更稳定，尤其适合处理粒度区间窄、对分级精度有要求的干性散料，不会出现圆振筛常见的物料团聚、局部堆料导致的筛分不彻底问题。

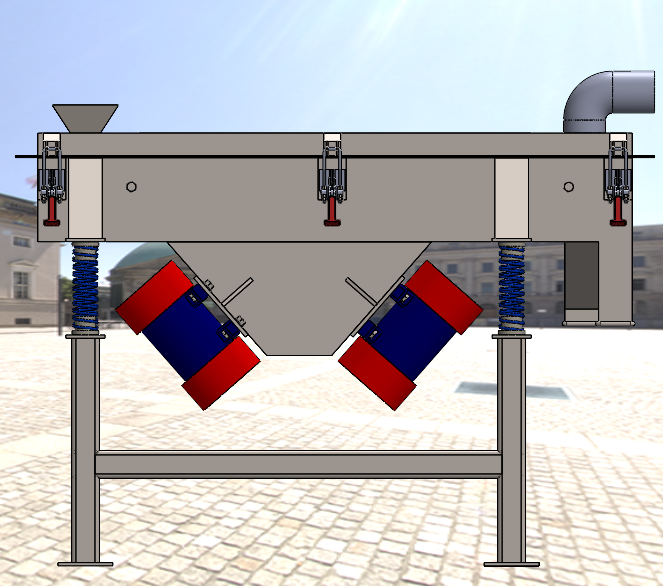

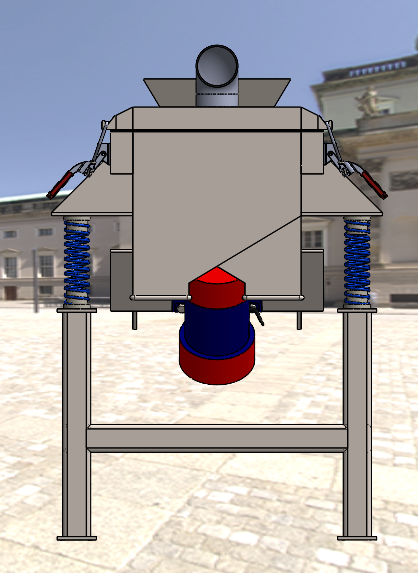

从设备实际运行逻辑来看，两台对称布置的振动电机作为激振源，电机轴端配置偏心块，两台电机反向同步运转时，横向方向的激振力会相互抵消，纵向方向的激振力则通过传力结构传递到整个筛体，带动筛体沿设定的直线方向做往复振动，这种激振结构不需要额外配置齿轮同步机构，靠电机自同步特性就能实现稳定的运动轨迹，后期维护时仅需定期检查偏心块紧固状态、轴承润滑情况即可，运维难度远低于带同步齿轮箱的筛分设备。筛体通过螺旋压缩弹簧支撑在机架上，弹簧的选型需要匹配筛体的总重量与激振力大小，既要保证筛体振动时的振幅符合设计要求，又要避免振动传递到安装基础，减少对周边设备的影响，安装时弹簧的预压量需要逐组调整，保证四个支撑点的静压缩量一致，防止筛体出现偏摆导致筛面受力不均、局部磨损过快。

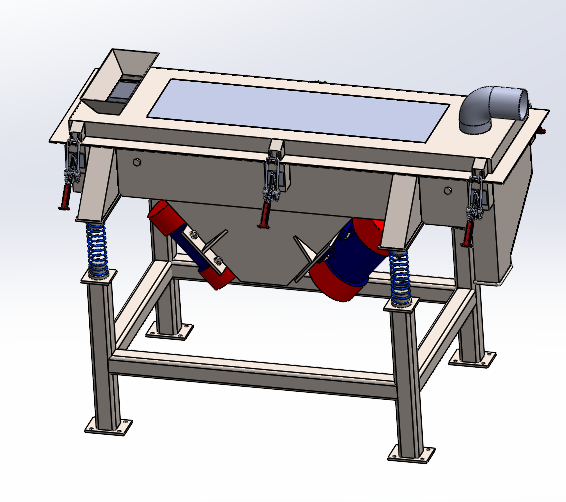

筛体的进料端设置有导流进料口，能够保证进入筛面的物料沿筛面宽度方向均匀分布，避免物料集中在筛面某一侧导致筛分效率下降；筛面采用张紧结构固定，可根据筛分物料的特性更换不同孔径的筛网，筛网下方设置有托板，防止大重量物料长时间冲击导致筛网塌陷变形。筛体的出料端根据筛分层级设置不同的排料口，小于筛孔尺寸的透筛物料从下层排料口排出，未透筛的大粒径物料则沿筛面行进方向从端部排料口送出，部分配置多层面板的机型还可实现多级粒度分级，一次完成2-4个粒径区间的物料分选。设备侧面设置的快拆压紧结构，不需要专用工具即可快速松开筛网压条，更换筛网的时间比传统螺栓固定结构缩短60%以上，适合需要频繁更换筛网、处理不同物料的多品种生产场景。

从安装边界来看，这类筛分设备的机架采用方管焊接结构，四个支脚底部设置有安装固定板，安装板上预留地脚螺栓孔，安装时需要保证机架的水平度偏差不超过千分之一，避免筛体倾斜导致物料跑偏；设备整体的安装空间需要预留检修通道，尤其是电机安装侧需要留出至少0.8米的操作空间，方便后期维护电机、更换弹簧与筛网；设备的进料口与上游给料设备的连接需要采用软连接结构，避免刚性连接传递振动，影响上游设备的正常运行，出料口与下游接料设备同样需要预留足够的落差，防止排料时出现物料堵塞。设计时激振力的大小可通过调整电机偏心块的夹角来实现，夹角越小激振力越大，筛面振幅越大，适合处理大粒径、高比重的物料，夹角越大激振力越小，振幅越小，适合处理细粉体、易飞扬的物料，调整时需要保证两台电机的偏心块夹角完全一致，避免出现激振力不平衡导致筛体异常振动。筛体的侧板采用加厚钢板焊接，所有焊接位置都做去应力处理，防止长时间振动导致焊缝开裂，筛体与弹簧连接的支撑座采用加强筋结构，分散振动时的集中应力，提升设备整体的使用寿命。
