工业级振动筛分过滤设备结构设计

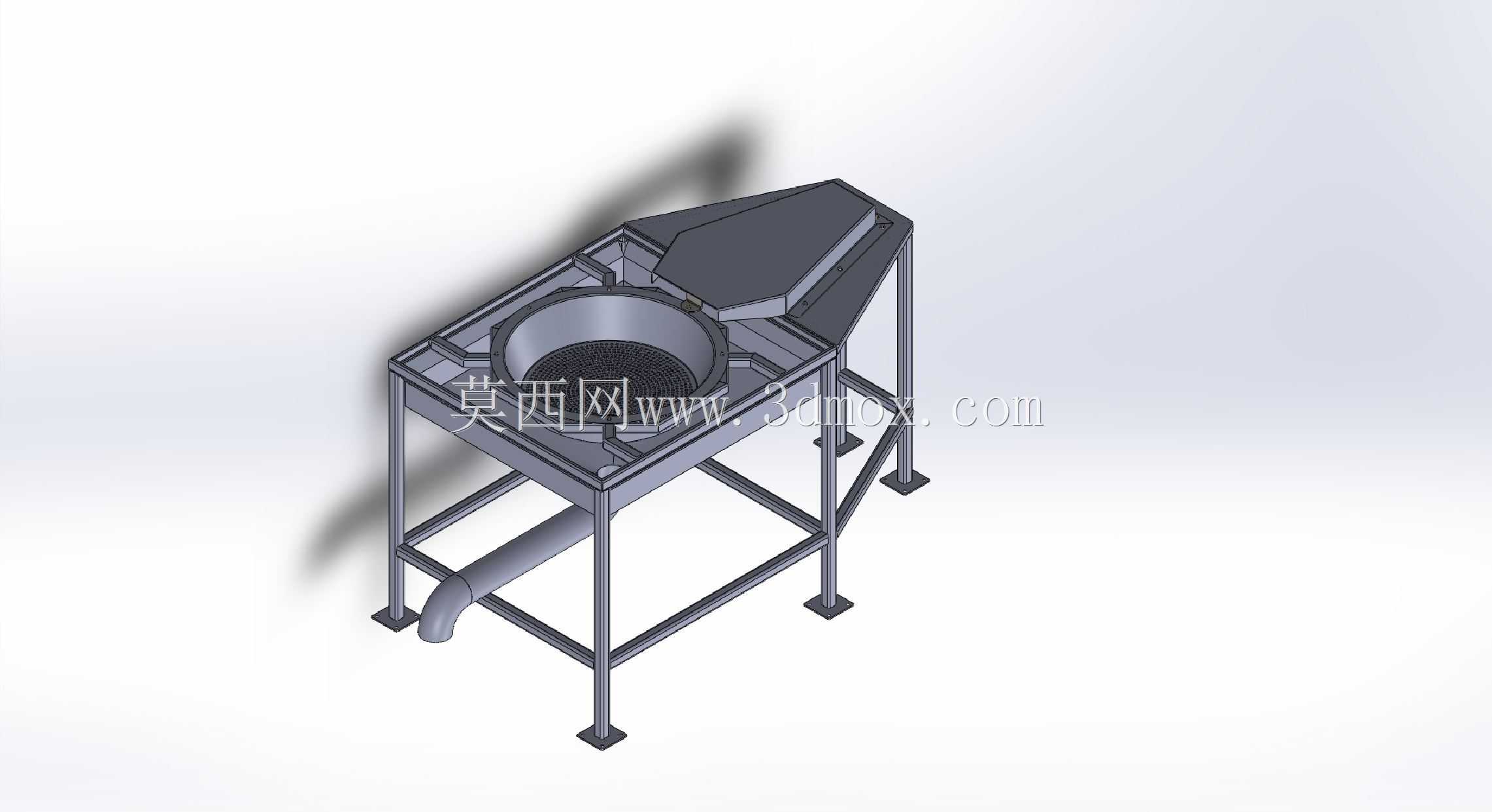

　　这款筛分设备的结构设计，首先要匹配散料处理生产线的安装边界，机架采用方管焊接成型，底部设置四个可调式支撑脚，整体安装占地控制在1200mm×1000mm范围内，设备总高度约1400mm，出料口距离地面高度预留600mm，可直接对接下方物料收集容器或者输送设备，不需要额外搭建过渡接料平台，适配现有车间多数散料处理工位的布局要求。从实际应用场景来看，这类设备主要用于粉体、小颗粒散料的粒度分级与除杂作业，在食品加工、建材粉料、化工颗粒、粮食分选等场景都能适配，针对不同粒径的待筛物料，只需要更换对应目数的筛网即可完成分级需求，不需要改动主体机架结构。

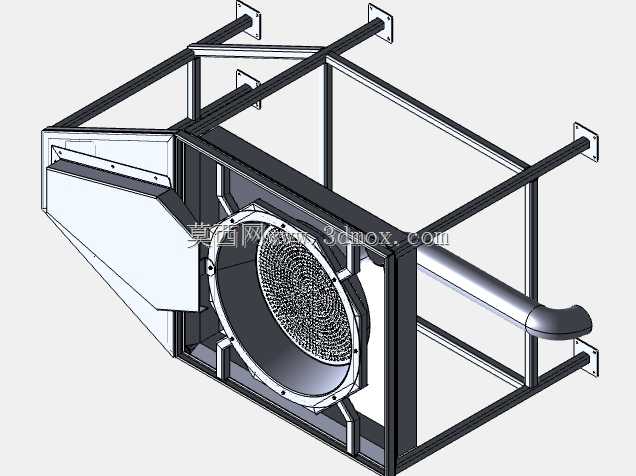

　　设备的核心筛分单元采用圆形筛面设计，相比同面积的方形筛面，圆形筛网的受力更均匀，筛网张紧后不容易出现局部塌陷的问题，筛网的有效筛分面积占比超过85%，物料在筛面做圆周振动过程中不会出现边角积料的情况，能减少筛网的局部磨损，延长筛网的更换周期。设备的进料端设置倾斜导料结构，待筛分物料从上部进料口进入后，会被导流板均匀分散到筛面中心区域，避免物料集中堆积在筛面某一侧导致筛分效率下降，筛下物料通过筛面下方的锥形集料斗汇总，从侧下方的出料管道排出，筛上的大粒径物料则沿着筛面的倾斜角度从另一侧的排渣口排出，整个物料流向没有直角拐点，不容易出现物料卡滞堵料的问题。机架的焊接结构做了应力释放处理，所有方管拼接位置都采用满焊工艺，焊接完成后整体做抛丸除锈再做表面喷涂，避免长期使用过程中焊接位置出现应力开裂，支撑脚采用橡胶减震垫与地面接触，设备运行时的振动不会直接传递到地面，能降低车间的振动噪音，也不需要对安装地面做特殊的预埋固定，普通硬化水泥地面即可放置使用。筛框部分采用快拆式压环固定筛网，更换筛网时只需要松开压环的快拆卡扣即可取下筛网，不需要借助专用工具，日常维护更换筛网的时间可以控制在10分钟以内，降低设备停机维护的时间成本。

　　振动单元的安装位置做了偏心配重设计，运行时筛面的振动轨迹为规则的圆周运动，振动幅度可以通过调整配重块的位置来适配不同物料的筛分需求，针对流动性差的细粉料，可以适当调大振幅让物料在筛面保持跳跃状态，避免细粉粘网堵孔；针对流动性好的大颗粒物料，可以适当降低振幅减少物料在筛面的跳跃高度，延长物料在筛面的停留时间，提升筛分精度。设备侧面的护罩采用薄钢板折弯成型，将振动传动部件完全封闭在护罩内部，既可以避免运行过程中粉尘进入传动部件影响轴承寿命，也能防止操作人员误触运动部件造成安全隐患，护罩上预留了观察口，可以随时查看内部传动部件的运行状态，不需要完全拆卸护罩就能完成日常巡检。

　　出料管道采用标准圆管接口，可根据现场需求对接软连接或者硬管，将筛下物料直接输送到下一道工序，管道接口处设置了快装卡箍结构，拆卸清理时不需要拧动多个螺栓，能快速拆开管道清理内部残留的物料，避免不同批次物料混料。整个设备的结构设计没有冗余的复杂构件，所有零部件都采用行业通用的标准型材与标准件，后期更换易损件时不需要定制特殊规格的配件，能降低设备的全生命周期使用成本，在三维建模过程中，所有配合位置都预留了合理的安装公差，焊接件的拼接位置预留了焊接收缩余量，按照图纸加工生产时不需要二次配做就能完成整体装配，装配完成后筛面的水平度误差可以控制在1mm/m以内，保证设备运行时物料在筛面均匀分布，不会出现偏料跑料的问题。
