手持便携计算器外壳结构三维数模

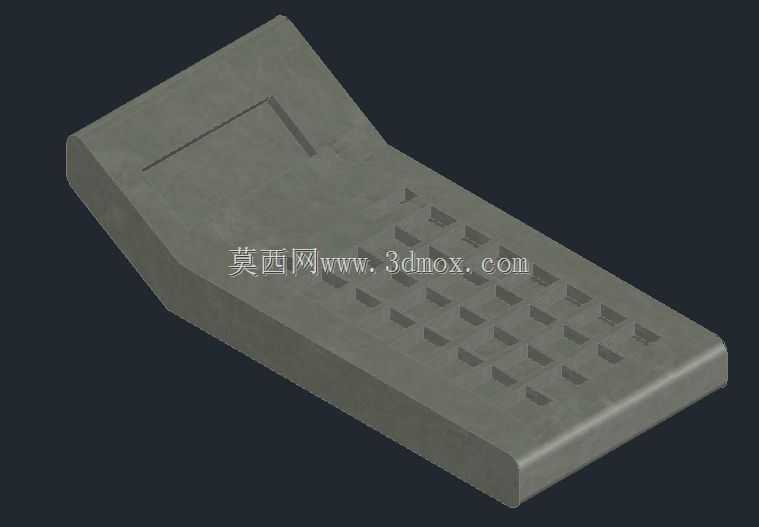

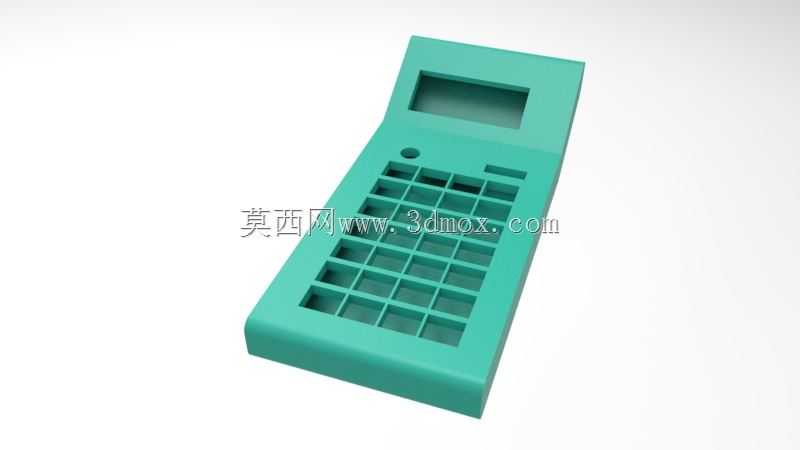

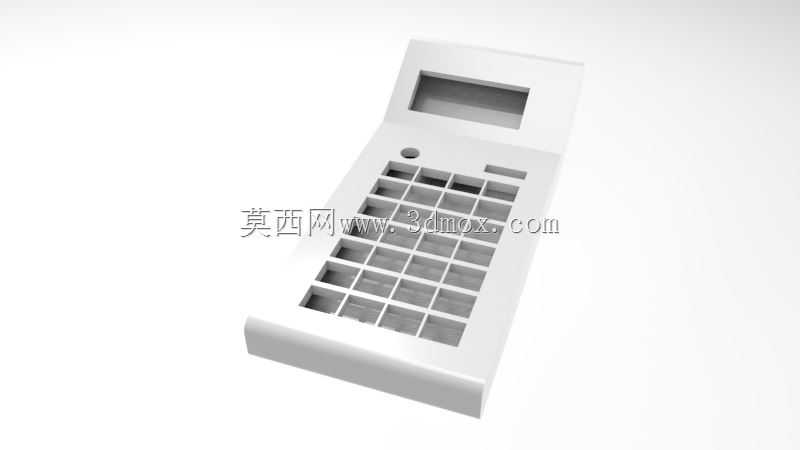

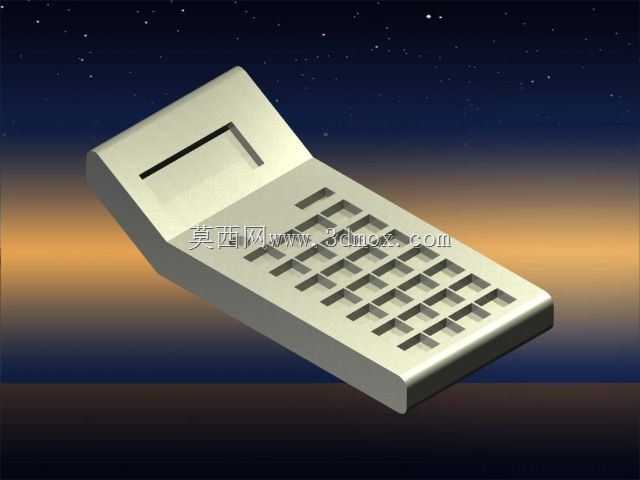

　　日常办公、教学场景、工程现场核算环节里，手持计算器是高频使用的便携运算工具，这套三维数模完整还原了常规手持计算器的外壳主体结构，没有做内部电路板、按键触点、显示模组的细节建模，核心聚焦外部壳体的成型结构与装配边界，适合做外观验证、外壳开模前的结构校核、手持握持手感的人机工程模拟使用。从结构设计逻辑来看，壳体采用上下扣合的分体式结构，上壳预留了显示区域的下沉安装槽，槽位边缘做了0.8mm的限位挡边，刚好可以卡入常规段码液晶屏的固定边框，避免屏幕装配后出现横向窜动；按键区域做了矩阵式的沉孔阵列，每个沉孔的尺寸按照常规12mm见方的硅胶按键做公差预留，孔壁拔模斜度设置为1.5度，既保证注塑生产时的脱模顺畅，也能给按键上下活动留出足够的间隙，不会出现按键卡滞的问题。

　　壳体的握持区域做了斜切面过渡，从按键区到机身尾部的厚度逐步收窄，最薄处厚度为8mm，最厚的屏幕安装区域厚度为18mm，整体轮廓的边角全部做R3的圆角处理，避免注塑后出现锐边，同时提升手持时的贴合度，长时间握持不会硌手。从安装边界来看，整个壳体的最大外形尺寸控制在155mm长、80mm宽、22mm厚的范围内，上下壳的扣合位置设计了一圈0.5mm的止口结构，止口配合间隙预留0.1mm，既可以保证装配后的密封性，减少灰尘进入壳体内部，也能抵消注塑成型时的轻微变形量，避免上下壳装配后出现错位缝隙。壳体尾部预留了电池仓的安装位，仓体尺寸适配2节7号电池的排布空间，仓盖位置做了卡扣式的固定结构，不需要额外打螺丝，方便日常更换电池。

　　在建模过程中，所有的壁厚都保持均匀2mm的设计，没有出现壁厚突变的区域，避免注塑生产时出现缩痕、气泡等成型缺陷，加强筋的厚度设置为壁厚的0.6倍也就是1.2mm，筋位与壳体内壁的连接处做R0.5的圆角过渡，减少应力集中的问题，提升壳体整体的抗摔强度，日常从桌面高度掉落不会出现壳体开裂的情况。这套数模的曲面过渡全部采用G1连续处理，没有出现碎面、尖角的问题，不管是做外观渲染还是导入模流分析软件做注塑仿真，都可以直接使用，不需要额外修复几何。按键区域的沉孔排布按照常规计算器的四行六列布局设置，每个孔位的中心距保持15mm，符合大众的按键操作习惯，手指按动时不会出现误触相邻按键的问题。

　　显示区域的沉槽距离机身上边缘12mm，刚好可以留出贴品牌标识的位置，槽位深度为2mm，屏幕装配后表面比上壳表面低0.3mm，避免屏幕被桌面等硬物刮花。壳体侧面没有做多余的凹凸结构，保持平整的弧面过渡，方便后续做表面晒纹、丝印等后处理工艺，不需要额外做治具避让。从实际应用的角度来说，这套结构可以直接作为基础款手持计算器的外壳设计模板，只需要根据具体的功能需求调整按键孔位数量、显示区域尺寸，就可以快速衍生出不同功能定位的计算器产品，比如带科学计算功能的机型只需要加长机身长度，增加按键阵列的排数即可，不需要重新调整整体的握持弧度与壁厚参数，能够大幅缩短前期结构设计的周期。建模时所有的特征都保留了参数化历史，可以直接编辑修改关键尺寸，比如调整壳体厚度、按键大小、电池仓规格，适配不同的供应链配件选型，不需要重新绘制基础轮廓。
