工业阀块集成式箱体结构设计方案

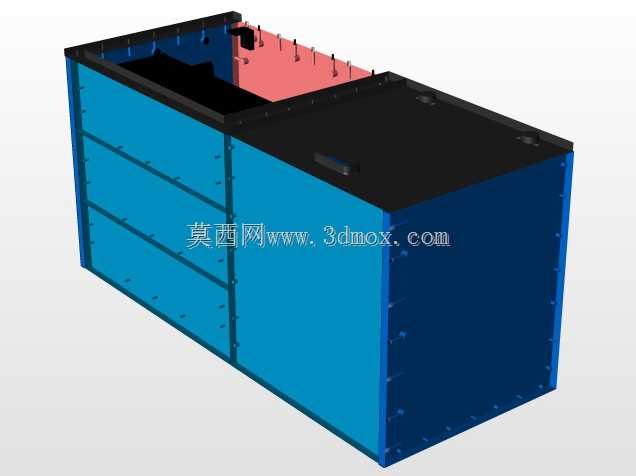

在工业流体控制回路的现场部署场景中，这类集成式阀块箱体常作为液压、气动控制回路的核心承载结构使用，区别于零散排布的阀件安装方式，它将阀件安装位、流体通道预留区、外部管线接驳位整合在统一的箱式基座内，大幅减少现场管线排布的冗余长度，降低回路泄漏点的排查难度。从结构设计逻辑来看，整个箱体采用分腔式布局，蓝色侧围构成的封闭腔体用于容纳阀块的内部流道加工区域以及内置的控制元件，顶部黑色盖板作为阀件的主安装面，预留了多个阀件固定的安装点位，可直接叠加安装方向阀、压力阀等标准阀件，无需额外搭建安装支架；侧边露出的红色区域为外部管线的接驳腔，预留了对应规格的管接头安装孔位，可直接对接动力油路、控制气路以及回油回路的外部管线，安装时无需在现场对箱体进行二次开孔加工。

设计过程中优先考虑了安装边界的适配性，箱体整体采用长方体规整构型，底部为全平面支撑结构，可直接固定在设备机架的标准安装平面上，不需要定制异形安装底座；侧围的三层横向加强筋结构，既提升了箱体整体的抗形变能力，避免内部流道受外力挤压出现形变导致通流截面变化，也为侧面安装的附属元件提供了额外的固定点位。在功能特性上，这种箱式集成结构将原本分散布置的阀组、连接管线全部整合在箱体内部，仅在指定区域预留对外接驳接口，能有效隔绝车间内的粉尘、切削液飞溅对阀件的侵蚀，延长阀组的维护周期；内部流道的走向在建模阶段就完成了通流阻力校核，避免流道急弯导致的压力损失过大问题，同时各流道之间预留了足够的壁厚，防止高压工况下出现流道击穿、内部窜流的故障。

从实际使用的角度出发，该结构的顶部盖板采用可拆卸设计，日常维护时仅需拆开盖板的固定螺栓，即可直接接触到内部的阀件与流道口，无需将整个箱体从机架上拆解下来，大幅缩短故障排查的停机时间；侧边的接驳腔采用半开放设计，管接头安装后有足够的操作空间完成管线的紧固与拆卸，不会出现工具无法伸入操作的死角。建模过程中对所有安装孔位的同轴度、安装面的平面度都做了公差适配，确保标准阀件安装时不会出现密封面贴合不严的问题，同时对箱体的边角做了倒钝处理，避免安装搬运过程中出现锐边划伤的安全隐患。在不同工况的适配性上，该结构可根据实际回路的阀件数量调整顶部安装面的点位排布，也可根据系统压力等级调整侧围与流道的壁厚参数，不需要对整体构型做大幅修改，即可适配不同流量、压力等级的流体控制回路使用需求。
