阀块类三维练习用机械构件结构

　　该构件属于阀类系统中的阀块类练习结构，主要面向AutoCAD三维建模入门阶段的结构认知与建模实操训练，还原了工业现场小型阀块的典型结构特征，可帮助初学者快速掌握阀类零件的三维建模逻辑、尺寸标注规范以及工程图投影视角的对应关系。从实际工业应用场景来看，这类带安装支耳的阀块结构常集成在小型流体控制回路中，作为阀类元件的安装载体与流道集成基体，承担固定控制阀件、连通内部流体通路、对接外部管路的作用，常见于小型气动控制回路、低压液压试验台、教学用流体演示装置中，相比集成式多路阀块结构更简单，适合作为入门建模练习的典型载体。

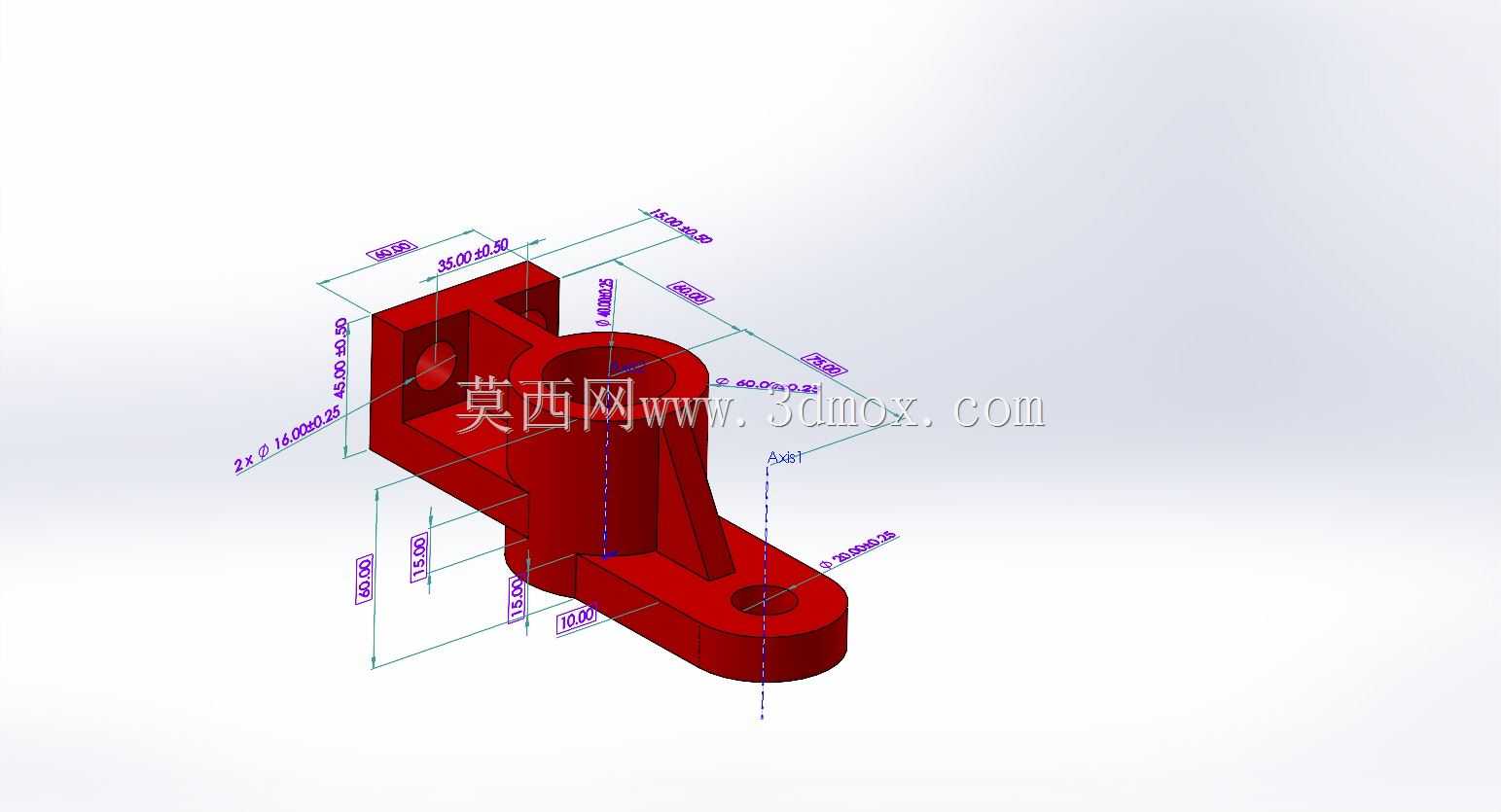

　　从结构功能特性来看，构件主体为块状基体，一侧延伸出带通孔的圆形安装支耳，基体上开设多组阶梯孔与定位槽，既可以通过支耳的通孔完成与安装面板的螺栓固定，基体上的阶梯孔可用于安装阀芯、管接头或者定位销，侧面的槽位用于避让相邻管路或者安装限位元件，整体结构没有复杂的曲面特征，全部由拉伸、切除、孔特征组合而成，完全匹配入门阶段三维建模的技能训练点，能让练习者熟悉基础特征的操作逻辑，同时理解阀块类零件“基体承载、孔道连通、支耳固定”的核心设计逻辑。

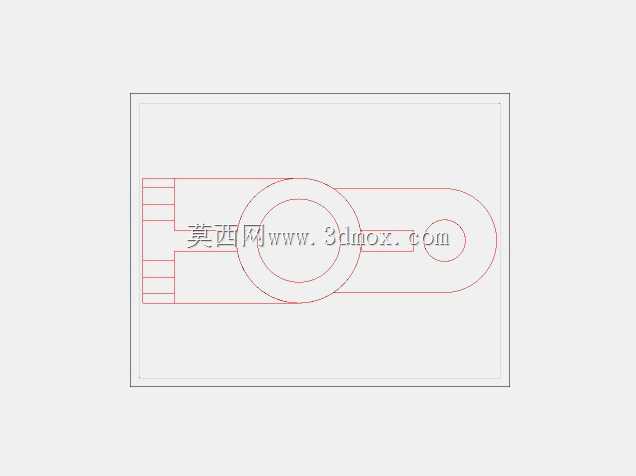

　　设计思路上完全遵循阀块类零件的常规设计逻辑，优先保证安装基准的统一性：以支耳的安装面作为整个零件的第一设计基准，所有孔位的位置尺寸、基体的高度尺寸都从该基准出发标注，避免尺寸链累积误差；内部孔道的走向尽量采用直孔贯通，减少斜孔与交叉深孔，既降低建模难度，也符合实际加工中钻削工序的工艺要求，避免出现无法加工的特征；安装支耳的厚度与通孔直径做了匹配设计，保证螺栓穿入后有足够的压紧面，不会出现安装时支耳变形的问题；基体边角做了小尺寸倒角处理，既避免锐边划伤装配人员，也符合机械零件的常规工艺要求。外形尺寸与安装边界方面，整个构件的最大外轮廓集中在块状基体与单侧支耳范围内，支耳的圆形端面超出基体侧面一定长度，安装时需要预留对应长度的操作空间用于穿装固定螺栓；基体上的所有孔位都标注了清晰的定位尺寸，孔的深度与直径都有明确的尺寸约束，建模完成后可直接对照标注尺寸校验特征准确性；安装面的平面度在建模时默认按常规机加工面设置，没有过高的形位公差要求，匹配练习模型的定位，同时也符合这类低压回路阀块的实际加工精度要求。

　　对于三维建模从业者来说，通过这个构件的练习，可以快速掌握阀块类零件从二维草图到三维特征的转化思路，理解尺寸基准选择对建模效率与后续工程图输出的影响，熟悉机械零件建模中“先基体、后局部特征、先主结构、后工艺细节”的操作顺序，为后续复杂集成阀块、液压元件的建模打下基础。这类练习结构虽然没有实际量产零件的复杂流道与高精度要求，但完全覆盖了阀块类零件的核心结构要素，能帮助初学者建立机械零件建模的工程思维，避免出现只追求外观相似、忽略工艺合理性与安装可行性的问题。
