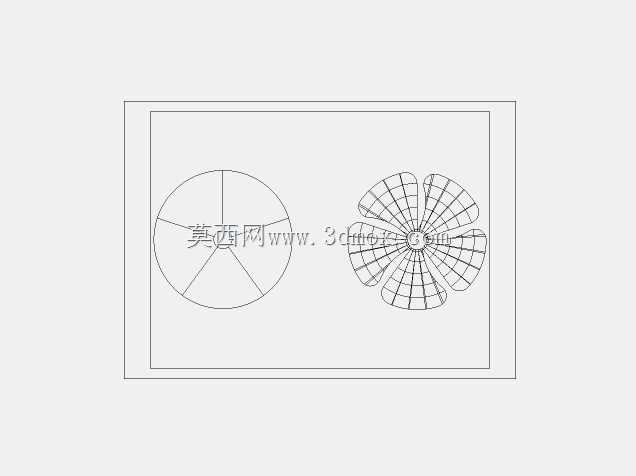

轴流通风机扇叶结构三维设计模型

　　在工业通风、设备散热、民用送风等多个场景中，风扇扇叶都是决定送风效率、运行噪音与气动性能的核心部件，本次设计的扇叶结构针对常规低压轴流通风场景开发，可适配桌面散热风机、工业机柜通风单元、小型管道送风装置等多种设备的安装需求。从实际工程落地的角度出发，扇叶的设计首先要匹配对应驱动电机的输出轴径，本次结构的轮毂中心预留标准轴孔与键槽安装位，可直接适配常规微型异步电机与直流无刷电机的输出端，轮毂与叶片采用一体化成型结构，减少装配环节的连接松动风险，同时降低高速旋转时的动平衡偏差。

　　叶片的翼型截面参考低速轴流风机的气动特性优化，从叶根到叶梢的弦长、安装角采用渐变设计，叶根位置厚度更大，保证与轮毂连接位置的结构强度，可承受长期旋转带来的离心载荷，避免长期运行出现叶片根部开裂的问题；叶梢位置做圆弧收边处理，减少叶尖涡流带来的气动损失，同时降低运行过程中的气流噪音。从安装边界来看，扇叶整体外径适配常规120mm规格的风机安装框，叶片旋转时的最大外轮廓与风机护网的内壁预留3mm安全间隙，避免运行过程中出现剐蹭护网的问题；轮毂轴向长度控制在18mm以内，安装后不会超出风机框架的前后安装平面，可直接嵌入标准风机模组的安装位，不需要额外调整机架的空间尺寸。

　　在实际应用场景中，这类扇叶既可以用于工业电控柜的顶部散热通风，带动柜内热量向外排出，保证柜内PLC、继电器等电气元件工作在合适的温度区间；也可以用于小型通风管道的末端送风，配合导风结构实现定向气流输送；还可适配民用桌面风扇、设备散热模组等场景，通过调整叶片的安装角度与转速，可覆盖不同风量、风压的使用需求。设计过程中对叶片的曲面做了连续曲率处理，所有曲面过渡位置无尖锐棱角，既可以降低注塑成型时的应力集中问题，也能减少气流在叶片表面的分离现象，提升送风效率。叶片表面做流线型顺滑处理，没有多余的凸起或凹槽结构，可减少积灰附着，降低长期运行后的清洁维护难度。轮毂位置的轴孔配合公差采用H7/k6的过渡配合标准，安装时不需要额外做过多修配，即可保证与电机轴的同轴度，减少高速旋转时的径向跳动。从结构强度验证的角度，叶片材料可选用ABS或PP工程塑料，也可根据使用场景更换为铝合金材质，在额定转速1500rpm的工况下，叶片的最大变形量控制在0.2mm以内，完全满足长期运行的结构强度要求，不会出现叶片变形碰擦护网的问题。扇叶的整体重量控制在合理区间，不会给电机启动带来过大的负载，可保证电机在额定功率下稳定运行，降低电机过载烧毁的风险。

　　在动平衡设计上，叶片沿圆周方向均匀分布，每片叶片的重量偏差控制在0.5g以内，装配后不需要额外做过多的动平衡校正，即可满足G6.3级的动平衡精度要求，运行时的振动幅度控制在允许范围内，不会带动安装机架产生共振问题。针对不同的送风需求，还可以通过调整叶片的数量、扭转角来适配不同的工况，比如需要大风量低风压的场景，可适当增大叶片安装角、减少叶片数量；需要高风压的场景，可增加叶片数量、调整翼型弯度，本次设计的基础结构预留了参数调整空间，可根据实际使用场景快速修改曲面参数，不需要重新搭建整体轮毂结构，能够大幅缩短衍生型号的开发周期。
