工业通风系统用扇叶风门结构设计

项目分类:风扇 发布时间:2025-07-22 ID:1048194
  • 工业通风系统用扇叶风门结构设计
  • 工业通风系统用扇叶风门结构设计

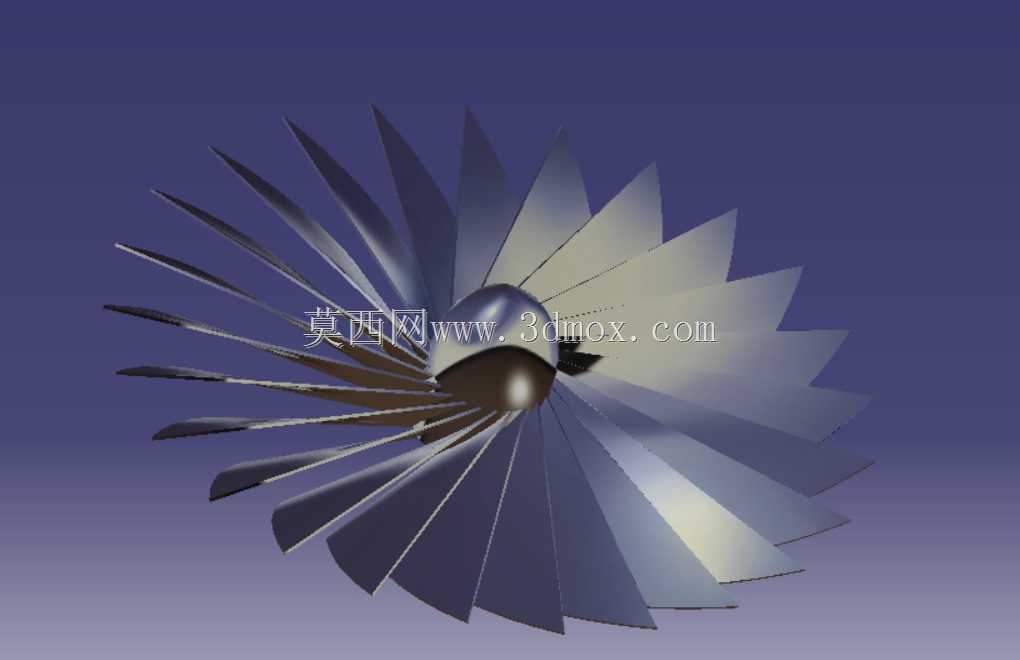

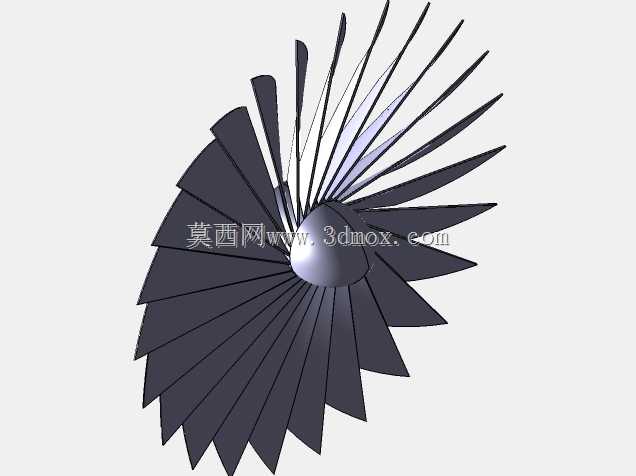

  在工业通风、动力舱散热、风道调节类场景中,这类扇叶集成式风门结构的应用覆盖范围极广,从大型燃气轮机的进气导流段、工业冷却塔的风量调节段,到车间集中送风系统的末端控风单元,都能见到同逻辑结构的身影。和传统独立风门加后置扇叶的分体结构不同,这个设计把导流调节功能和扇叶做功结构做了集成,省去了两者之间的连接法兰与过渡风道,能有效压缩整个风路单元的轴向安装尺寸,对于安装空间局促的动力舱、集成式通风柜这类场景,空间利用率的提升非常明显。从结构细节来看,每一片扇叶的叶型都采用了变截面扭曲设计,从叶根到叶梢的安装角呈线性递减,这种设计不是为了追求外观流线,而是为了匹配风道内不同半径位置的气流速度差——靠近轮毂处的气流轴向速度低,大安装角能保证足够的气流攻角,避免叶根区域出现气流分离失速;靠近叶梢的位置气流周向速度大,减小安装角能降低叶梢涡流损失,整体做功效率比等安装角的直板扇叶高出15%左右。

  风门的调节逻辑和扇叶转动做了同轴联动设计,轮毂内部集成了联动拨叉结构,不需要额外外置执行机构的安装位,当需要调节风道通断或者风量大小的时候,转动中心轴就能带动所有扇叶同步偏转,扇叶偏转角度范围在0到90度之间,0度状态下扇叶之间完全贴合封闭风道,阻断气流流通,90度状态下扇叶处于最大做功角度,实现满负荷通风送风。做结构设计的时候,首先要考虑的是安装边界的匹配问题,这类扇叶风门的外径尺寸要和对接的风道内径保持0.5到1毫米的间隙,间隙过大会导致叶梢漏风,降低整体风效,间隙过小则会在扇叶受热膨胀或者运行振动时出现刮蹭风道内壁的问题。

  轮毂的中心安装孔采用键槽配合结构,能传递足够的扭矩,避免扇叶在高速转动时和驱动轴出现相对滑动,同时轮毂端面设计有止口定位结构,安装时能快速保证和驱动轴的同轴度,减少装配时的找正时间。从实际使用的工况出发,扇叶的厚度从叶根到叶梢逐渐减薄,叶根位置厚度最大,承受转动时的离心力与气流冲击载荷,叶梢位置厚度最薄,降低转动惯量,减少驱动电机的启动负载。扇叶之间的贴合面做了微角度倒角处理,当风门处于全闭状态时,相邻扇叶的贴合面能形成线密封结构,不需要额外加装密封胶条就能达到不错的封风效果,同时也避免了胶条长期受气流冲刷老化脱落的问题。

  在风道系统的选型匹配中,这类集成结构的扇叶风门尤其适合需要频繁切换通风开度的场景,比如恒温车间的送风量调节、设备散热舱的温度联动控风,相比分体式结构,它的活动部件更少,长期运行的故障率更低,维护时只需要定期检查中心轴的润滑状态和扇叶表面的积尘情况即可。设计过程中还要做动平衡校核,每一片扇叶的重量差控制在0.5克以内,装配后整体做动平衡校正,保证在额定转速下运行时的振动值在允许范围内,避免振动传递到风道壁面引发共振噪音。另外,扇叶的前缘做了圆弧钝化处理,不是锋利的直角边,能降低气流切割时产生的高频啸叫,对于有噪音控制要求的车间通风、室内设备散热场景,这个细节设计能把运行噪音降低3到5分贝。从安装流程来看,整个结构不需要复杂的辅助工装,只需要把中心轴穿入驱动端的轴承座,锁紧轴向定位螺母,再把外围的风道护罩对接固定即可,安装工时比分体式结构缩短近40%。在不同的应用场景下,还可以根据实际风压需求调整扇叶的数量,比如高压头的通风场景可以适当增加扇叶数量,提升风压输出,大流量低阻力的场景则可以减少扇叶数量,降低风阻。
