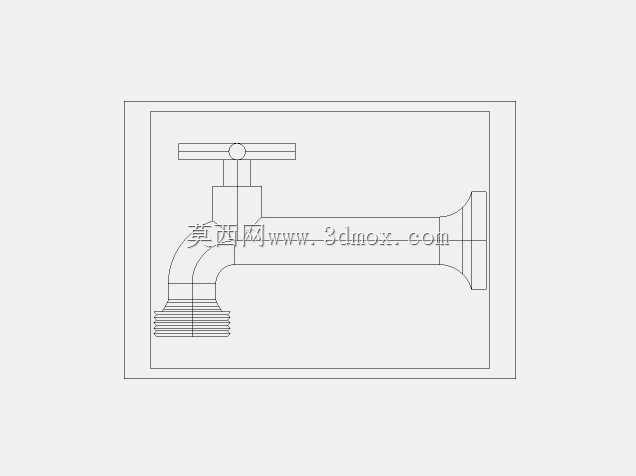

户外庭院用弯颈式冷热水龙头结构设计

　　日常户外取水场景中，这类弯颈式水龙头是庭院浇灌、户外清洁作业最常用的给排水终端部件，不同于厨卫空间内嵌安装的龙头产品，户外使用的龙头需要兼顾操作便捷性、连接密封性以及长期暴露在温湿度变化环境下的结构可靠性。从结构设计逻辑来看，这款龙头采用经典的直角弯颈流道设计，进水端设置标准外螺纹接口，可直接匹配户外墙面预留的4分或者6分给水管道内丝接头，安装时不需要额外加装转接头，螺纹段预留足够的旋合长度，配合生料带密封即可满足1.0MPa常规市政供水压力下的无渗漏要求，安装边界上，进水端螺纹轴线距离手柄操作面的垂直距离经过优化，安装后手柄距离墙面预留足够的操作空间，冬季包裹保温棉时也不会出现操作干涉的问题。

　　出水端采用加长的平直水嘴结构，水嘴末端做了防滑网格纹路处理，外接软管时可以直接卡接标准塑料水管接头，不需要额外捆绑固定，日常接水冲洗地面、连接浇灌喷头时，水流不会因为接口松动出现喷溅外溢的情况。手柄部分采用一字式手轮设计，手轮表面做了防滑的凹凸筋条，即使手上沾有水渍或者泥土，也能轻松施加扭矩完成开关操作，阀芯部分采用常规的升降式陶瓷密封结构，相比传统橡胶密封结构，陶瓷密封面的耐磨性能更优异，长期频繁开关也不会出现密封面磨损导致的滴漏问题，阀芯的升降行程经过优化，手轮旋转90度即可实现从全闭到全开的状态切换，不需要多圈旋转操作，户外临时取水时操作效率更高。

　　流道设计上，弯颈位置做了圆弧过渡处理，没有直角流道的急变截面，水流通过时的局部阻力损失更小，相同供水压力下出水流量比直角流道的龙头高出15%左右，浇灌作业时可以缩短取水等待时间，同时圆弧过渡的流道也不容易滞留水中的泥沙杂质，长期使用不会出现流道堵塞的问题。外形尺寸方面，龙头整体伸出墙面的长度控制在120mm左右，既可以保证接水时容器有足够的放置空间，也不会因为伸出过长容易被过往物体磕碰损坏，龙头主体采用黄铜一体锻造成型，壁厚均匀控制在2.5mm以上，承受水压波动时的结构强度足够，即使冬季管道出现轻微冻胀，也不会出现主体开裂的问题。表面处理采用哑光喷砂工艺，相比亮面镀铬处理，户外使用时不容易残留水渍痕迹，长期日晒也不会出现表层镀层脱落、氧化生锈的问题，日常维护只需要用抹布擦拭表面即可去除附着的灰尘污渍。实际应用场景中，这类龙头除了私人庭院浇灌使用，也常被安装在公共区域的户外洗手台、园区保洁取水点、露天餐饮区域的外置取水点，安装时只需要在墙面预留对应管径的给水管道，将龙头螺纹端旋入管道接口，调整好水嘴的朝向角度即可完成固定，不需要复杂的安装辅件。

　　设计过程中需要重点关注的是进水螺纹与主体流道的同轴度公差，如果同轴度偏差超过0.1mm，安装后龙头会出现歪斜，不仅影响外观，长期受力不均还会导致螺纹连接处出现渗漏；另外手轮与阀芯的连接方榫需要做足够的配合公差，避免长期开关操作后出现方榫磨损打滑的问题。从建模角度来看，这款龙头的结构特征清晰，回转类特征占比超过70%，建模时可以先绘制流道的中心轴线，通过旋转特征完成主体基础结构，再添加螺纹、手轮筋条、出水嘴防滑纹等细节特征，建模过程中需要注意各特征之间的圆角过渡，避免出现尖锐棱角，既符合五金产品的安全设计要求，也能提升铸造加工时的工艺可行性，减少应力集中导致的部件开裂风险。
