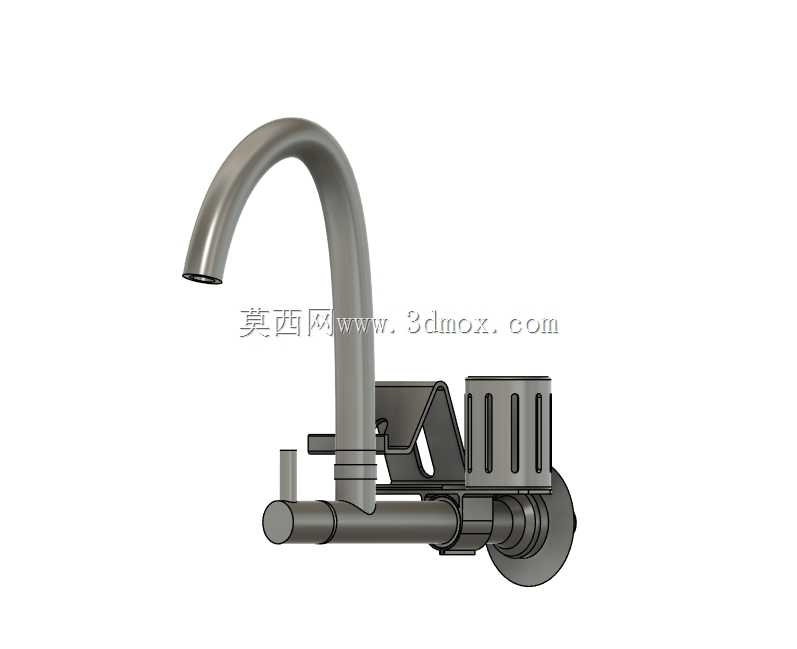

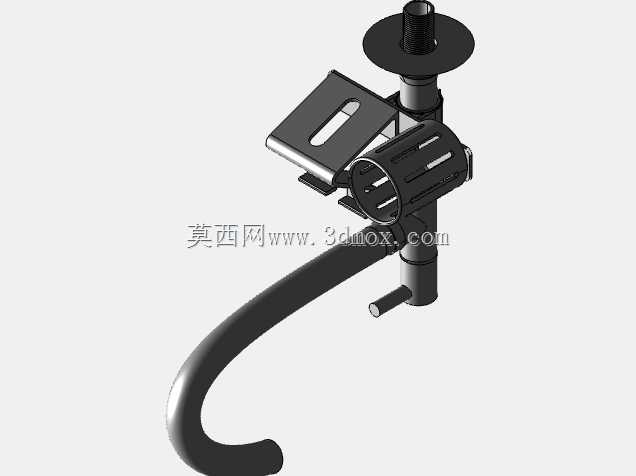

壁挂式带集成配件冷热水龙头完整装配结构

这套带集成配件的壁挂式水龙头装配结构，首先要明确其核心应用场景覆盖民用住宅厨卫空间、公共商用卫浴区域、工业生产车间洗手点位以及职业院校给排水实训教学场景，不同场景下对其安装强度、操作便捷性、密封可靠性的要求各有侧重，建模过程中需要针对不同场景的安装边界做对应参数预留。从实际用途来看，该结构除了完成常规的冷热水混合、流量调节、出水方向引导的基础功能外，集成的侧边配件安装位可直接适配皂液器、置物挂架等附属构件，无需在墙面额外打孔固定，能大幅降低现场安装的施工复杂度，减少墙面防水层被破坏的风险。

从功能特性层面拆解，整个装配体将进水阀组、混合腔体、出水弯管、安装固定座、配件挂载支架做了一体化集成设计，区别于传统分体式水龙头需要分别安装阀体、挂件的结构，集成式设计将所有密封配合面集中在出厂装配环节完成压力测试，现场安装仅需完成墙面进水管路对接即可，能有效降低现场安装的漏水隐患。操作端的阀芯拨杆采用短柄侧置布局，既避免了长柄操作容易被磕碰移位的问题，也能在狭小的安装空间内完成流量与水温的调节操作，不会因为周边柜体或者墙面凸起影响操作行程。出水弯管采用大弧度鹅颈造型，出水端延伸长度覆盖常规洗手台盆的中心区域，水流下落角度符合日常洗手、接水的使用习惯，弯管与阀体连接处采用可旋转密封结构，可根据使用需求左右调整出水方向，覆盖更大的使用范围。

设计思路上，整个结构优先考虑安装适配性与维护便捷性，墙面安装座采用圆形法兰贴合面，适配墙面预埋的标准冷热水管路间距，固定孔位预留了±5mm的调节余量，可抵消墙面施工时的管路预埋位置误差，降低现场安装的对位难度。集成的配件挂载支架采用镂空减重设计，在保证挂载强度的前提下减少材料用量，支架与阀体采用一体式铸造成型，避免了后期额外加装挂件的连接松动问题。所有过水部件的流道内壁做了顺滑过渡处理，减少水流经过时的紊流噪音，同时避免流道内的积水死角，降低长期使用后的水垢堆积风险。密封结构全部采用标准规格的O型圈与平面密封垫，后期维护时可直接采购通用配件更换，无需定制专用密封件，降低全生命周期的维护成本。

从外形尺寸与安装边界来看，整个装配体墙面贴合后的突出厚度控制在120mm以内，不会因为突出过多导致台盆上方空间局促，出水嘴距离安装墙面的水平延伸距离为180mm，适配常规深度的壁挂式洗手台盆，不会因为出水距离过近导致水流溅到台盆外侧。安装座的固定孔位中心距符合民用给排水管路的通用安装标准，可直接替换同规格的旧款水龙头，无需重新改造墙面预埋管路。进水接口采用标准外螺纹规格，可直接匹配市面上常见的角阀与进水软管，无需额外采购转接头。整个装配体的所有活动部件操作行程都做了限位设计，阀芯旋转角度限制在冷热水调节的有效区间内，避免过度旋转导致阀芯密封件磨损，弯管旋转角度限制在左右各90度范围内，避免旋转角度过大拉扯进水软管导致管路松动漏水。

针对不同应用场景的适配细节，民用场景下的结构表面做了哑光防指纹处理，日常使用时不易残留水渍与指纹，减少清洁维护的工作量；公共商用场景下的阀芯采用耐磨陶瓷材质，可承受高频次的开关操作，延长使用寿命；工业场景下的结构表面做了防腐蚀涂层处理，可耐受车间内常见的弱酸碱清洁剂腐蚀，避免长期使用后表面锈蚀；教学实训场景下的装配体可完整拆解，能清晰展示水龙头内部的阀芯结构、密封原理、流道走向，方便学员理解卫浴五金的工作原理与装配逻辑。整个结构的所有零部件都采用参数化建模，每个配合面的公差都按照五金件的通用加工标准设定，可直接导出工程图用于开模生产或者3D打印样件验证，装配过程中所有的连接关系都做了干涉检查，确保实际装配时不会出现部件卡滞、配合间隙不合理的问题，安装完成后的整体重心落在墙面安装座的支撑范围内，长期使用不会因为重力作用导致阀体下垂变形，保证密封结构的长期可靠性。
