直角三通法兰连接式管路换向构件

在工业流体输送管网的布局中，经常会遇到主管路需要分出垂直支路的工况，这类工况下常规的直通管件无法满足流向切换的需求，而这款直角三通法兰构件，正是针对这类垂直分流场景设计的管路连接部件。从实际应用场景来看，这类构件常出现在化工介质输送管网、市政给排水支线、暖通空调循环水系统、小型泵站管路分流节点中，承担着将垂直方向主管路的流体，向水平侧路分流，或是将两路不同方向的流体汇入主通路的作用，相比焊接式三通，法兰连接的形式不需要现场动火作业，在易燃易爆的厂区管路改造、已有管线加装支路的场景中，安装效率更高，后期维护拆卸也更便捷，不需要切割管路就能完成构件更换。

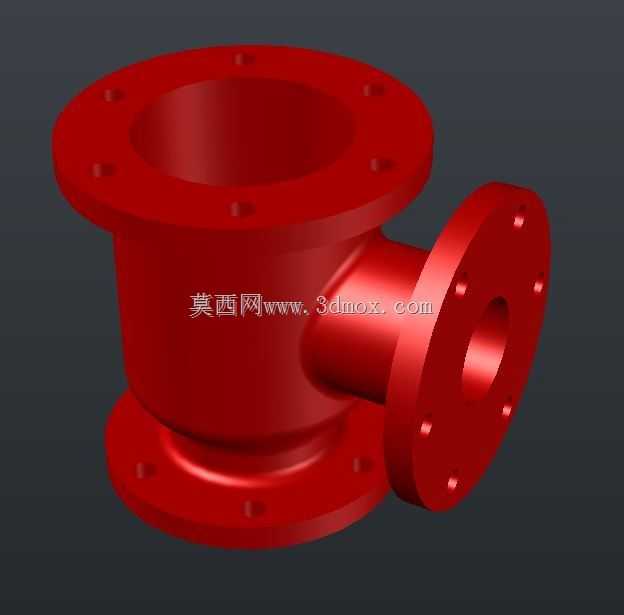

从结构设计思路来看，这款构件采用了等径主管加侧出支管的结构形式，主管上下两端均设置带螺栓孔的法兰盘，侧部支管同样配置同规格法兰连接端，三个连接端面的法兰盘均采用凸面密封结构，安装时配合密封垫片就能实现端面的静密封，避免输送介质出现渗漏。建模过程中，首先确定主管的通径参数，根据通径匹配对应的法兰标准尺寸，法兰盘上的螺栓孔采用圆周均布的排布方式，孔位公差按照管路法兰的通用安装公差设置，保证和同规格标准法兰能够实现孔位对齐，不会出现安装错位的问题。主管和支管的连接位置做了圆弧过渡处理，没有采用直角相贯的生硬结构，一方面是降低流体在转向位置的局部阻力，减少介质流经时的压损，避免高速流体长期冲刷相贯线位置造成的管壁冲蚀磨损，另一方面圆弧过渡也能降低铸造或注塑成型时的应力集中，提升构件整体的结构强度，避免承压状态下相贯位置出现开裂。

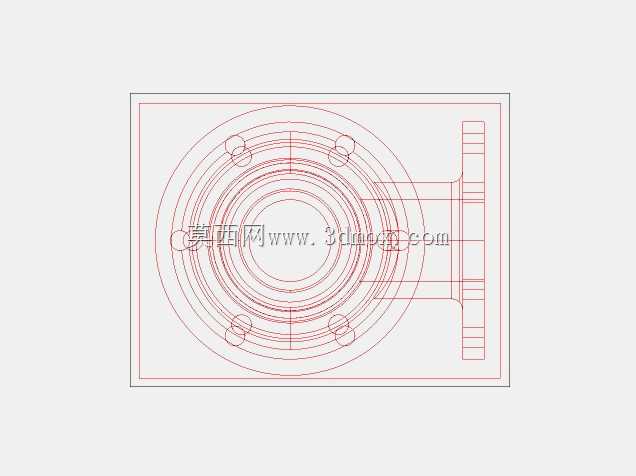

从安装边界来看，这款构件的三个法兰端面均为垂直于对应管路轴线的平面，安装时需要保证主管上下法兰的对接管路保持同轴，侧部支管的对接管路保持水平，法兰对接时的平行度偏差需要控制在标准允许范围内，避免螺栓紧固后出现密封面偏斜导致的渗漏。构件整体的外形轮廓没有超出法兰盘的外圆范围，安装时不需要额外预留过大的操作空间，只要在法兰周边预留出螺栓紧固的扳手操作空间即可，适合在管路排布紧凑的阀组间、设备接口附近使用。构件的内壁做了等壁厚处理，整个流道的通径保持一致，不会出现局部缩径的问题，能够避免介质流经时产生涡流，也能减少流体中杂质在变径位置的沉积，适合输送带有少量固体颗粒的流体介质。

从功能特性上看，这款构件本身没有启闭调节的功能，属于管路系统中的静态连接配件，但是它的三个法兰接口可以灵活搭配不同的管路附件，比如在侧部支管端加装球阀、闸阀等控制元件，就能实现支路的流量通断控制，在主管端部加装过滤器、压力表等附件，就能实现管路介质的参数监测与杂质过滤，拓展性较强。建模时对法兰盘的密封面做了凸起处理，密封面的粗糙度按照密封要求设置，能够保证垫片受压后形成有效的密封环，螺栓孔的位置做了沉孔处理吗？不，这里采用的是通孔设计，螺栓穿过法兰孔后配合螺母紧固，紧固时需要按照对角顺序逐步拧紧，避免法兰面受力不均导致的密封失效。构件的外表面没有多余的凸起结构，整体做了圆弧过渡，外观规整，也方便后期做防腐涂层的喷涂处理，在户外管路使用时，能够减少雨水、腐蚀性介质在构件表面的积存，提升构件的耐腐蚀使用寿命。

在实际选型使用时，需要根据管路的设计压力、输送介质的腐蚀特性匹配对应的构件材质，同时核对法兰的压力等级与对接管路的法兰等级保持一致，避免出现压力等级不匹配导致的安装失败或是承压安全隐患。这款构件的三维模型完整还原了实际产品的所有结构细节，包括法兰螺栓孔的位置、相贯位置的过渡圆弧、管壁的厚度参数，能够直接用于管路系统的三维布局设计、安装干涉检查，也可以作为CAE流体仿真的基础模型，用于模拟介质流经三通时的流场分布、压损计算，为管路系统的优化设计提供准确的模型支撑。
