薄钢板折弯成型装饰承托支架结构

　　日常做小型承托类钣金件设计时，最先要明确的就是实际使用场景的载荷边界与安装适配要求，这款采用0.8毫米不锈钢板材加工的支架，主要面向小型祭祀陈设、桌面装饰摆件的承托需求，同时也可适配小型电控模块、轻质工装板的架空安装场景，在民用装饰、小型设备内置安装两个领域都能找到适配的使用位置。从结构成型逻辑来看，整体采用单块板材一体折弯工艺，没有额外的焊接拼接工序，所有的结构特征都通过冲压、折弯工序一次成型，能最大程度控制加工成本，也避免了焊接变形带来的平面度误差。

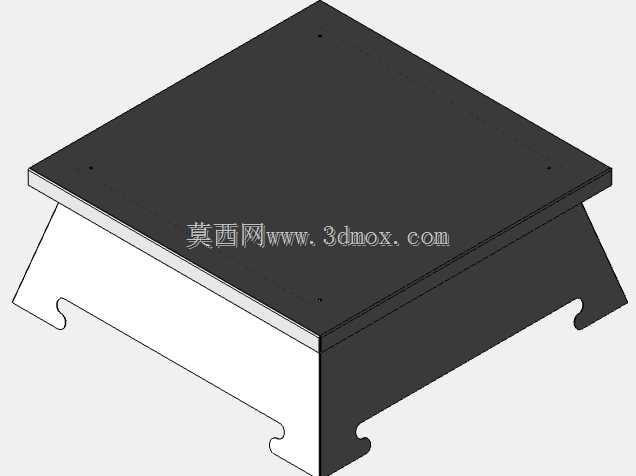

　　顶部的承托平面为整面平板结构，四个边角位置预留了细小的安装定位孔，既可以用来通过自攻螺丝固定上方放置的装饰面板或轻质设备，也能作为支架本身与上部构件连接的过孔使用，孔位的位置避开了折弯应力集中区域，不会因为冲孔导致折弯处出现板材撕裂的问题。下部的支撑结构通过两次90度折弯形成围合式的支撑侧壁，侧壁底部设计了对称的卡口式挂装结构，这种卡口不需要额外的紧固件，就能直接卡入对应规格的导轨或者安装条上，安装时只需要对准卡口下压即可完成固定，拆卸时也只需要轻微撬动卡口位置就能取下，非常适合需要频繁拆装调整位置的使用场景。

　　设计时特意将侧壁的折弯高度控制在合理范围，既保证了足够的支撑强度，避免顶部承托重物时出现平面塌陷，也不会因为过高的侧壁浪费板材、增加整体重量。板材选用0.8毫米厚度的不锈钢，是经过载荷校核后的选型：对于单平米载荷不超过5公斤的装饰摆件或小型设备来说，这个厚度的板材配合折弯形成的加强结构，完全可以满足长期使用的强度要求，不会出现永久变形，同时不锈钢材质本身的防锈特性，也让这款支架可以在潮湿的室内环境甚至半户外场景下使用，不需要额外做表面喷涂防锈处理。在安装边界的考量上，这款支架的底部卡口尺寸是按照通用的轻型安装导轨规格设计的，卡口的开口宽度、卡入深度都做了公差适配，既能保证卡入后不会出现松脱晃动，也不会因为公差过小导致安装时卡滞难以卡入。顶部承托面的平面度控制在每米0.5毫米以内，保证放置的装饰面板或者设备底板能够完全贴合，不会出现倾斜、晃动的问题。折弯处的内圆角按照板材厚度的1.5倍设计，既避免了折弯时出现外侧板材开裂的问题，也不会因为圆角过大导致拼接处出现明显的缝隙，影响外观的整洁度。

　　在实际应用中，这类钣金支架除了用作装饰陈设的承托结构，也经常被用在小型电控柜内部，用来承托小型的接线端子排、轻量化的控制模块，相比型材搭建的支架，这种一体折弯的钣金支架重量更轻，安装更快捷，成本也更低。设计过程中没有多余的装饰性结构，所有的结构特征都服务于安装与承托功能，侧壁没有多余的开孔，既保证了支撑结构的整体刚性，也让外观更加简洁整洁，适配装饰场景下的美观需求。卡口位置的板材做了轻微的外翻折边处理，避免安装时锋利的板材边缘划伤安装人员的手部，也能在卡入导轨时起到导向作用，降低安装对位的难度。整体结构没有复杂的曲面特征，所有特征都适合常规的钣金冲压、折弯设备加工，不需要开特殊的成型模具，小批量生产时也能控制加工成本，缩短生产周期。
