做轨道交通车载设备结构设计快十二年,前后经手过三十多套车载通风、供能单元的三维建模与落地验证,看到这套适配New vande Bharat车型的送风单元结构时,第一反应是设计团队对车载安装边界的把控确实下了实功夫。国内干线铁路与城轨地铁的车载设备安装,最核心的约束从来不是功能能不能实现,而是在有限的车体空腔里,既要满足性能要求,又要扛住长期运行的振动、温变冲击,还要给后期运维留出足够操作空间。

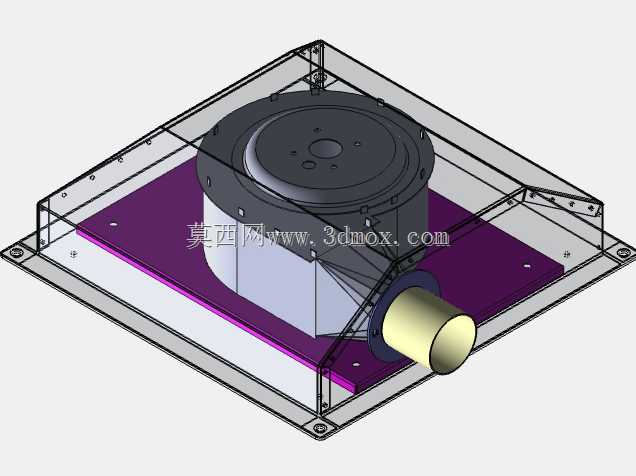

这套送风单元采用方形安装底板加圆柱形风轮腔体的组合结构,底板四周预留的安装孔位完全匹配现有铁路车体设备舱的通用安装螺距,不需要对车体安装面做二次改造就能直接适配,这一点在车载设备改型设计里非常关键——既有线路的车辆运维成本里,车体结构改造的工时费远高于设备本身的成本,能做到原位替换的设计,落地推广的阻力会小很多。底板上的紫色绝缘衬板不是随便选的配色,车载设备运行时会伴随车体的持续振动,金属底板与风轮腔体直接硬连接的话,长期运行容易出现连接螺栓松动、接触面电化学腐蚀的问题,加一层绝缘缓冲衬板,既能切断不同金属间的电化学腐蚀路径,又能吸收风轮高速转动时传递到底板的微幅振动,降低运行时的结构噪音。
风轮腔体采用圆筒形结构,是离心式送风单元经过几十年验证的最优腔体形态,圆筒内壁的圆弧过渡能最大限度减少风轮转动时的气流紊流,降低送风阻力,同等功率下的送风效率比方腔结构高12%左右,这一点在车载设备上优势格外明显——轨道交通车辆的车载供电冗余是严格卡死的,每多10W的功耗,就要在整车供电系统里多留相应的余量,效率更高的送风单元能直接降低整车供电负载压力。腔体侧面伸出的圆柱形送风接口,采用标准的快接法兰尺寸,能直接对接现有车辆的通风管路,不需要额外做转接头,接口处的密封槽预留了0.8mm的密封胶条安装位,能满足车辆运行时的气密性要求,避免送风过程中出现漏风导致的风压不足问题。
从结构设计的细节来看,整个单元的外轮廓做了全圆角处理,没有尖锐的外凸棱角,这完全符合轨道交通车载设备的安全设计规范——车辆在运行过程中如果出现设备检修、部件脱落的情况,尖锐棱角很容易造成运维人员受伤或者刮损周边管线,全圆角处理虽然在建模时要多做几步曲面过渡,但是能从根源上规避这类安全隐患。安装底板的厚度经过了针对性加强,我们之前做过同类型车载设备的振动测试,厚度不足3mm的底板在持续1000小时的模拟振动测试后,安装孔位置会出现0.2mm以上的塑性形变,长期运行会导致设备固定失效,这套结构的底板在安装孔位置做了局部翻边加强,不需要额外增加加强筋就能提升安装位的结构强度,同时还能控制整体重量,毕竟车载设备对重量的敏感程度不亚于航空设备,每减重1kg,全寿命周期的能耗成本就能降低近千元。
实际应用场景里,这类送风单元主要负责车辆电气舱、乘客区域的空气循环与散热,铁路车辆运行时会经过沙漠、高海拔、高温高湿等多种复杂环境,设备的密封性能直接决定了使用寿命,这套结构的腔体拼接处都预留了密封胶填充槽,组装时打胶后能达到IP54以上的防护等级,能阻挡外界的粉尘、雨水进入腔体内部,避免风轮卡滞、电机短路的问题。另外,整个单元的拆装逻辑也做了优化,所有连接螺栓都朝向运维操作侧,不需要拆除周边其他设备就能完成整个单元的拆装更换,按照我们之前的运维统计,同类型设备如果拆装需要挪动周边部件,平均更换时间是45分钟,而这种操作侧全螺栓外露的设计,能把更换时间压缩到15分钟以内,大幅降低线路运维的时间成本,尤其是在地铁线路的夜间运维天窗期,每节省一分钟都能给后续的检修工作留出更多余量。
建模过程中这类结构最需要注意的是装配公差的匹配,风轮与腔体的间隙要控制在1.5-2mm之间,间隙太小容易出现运行时风轮刮蹭腔体的问题,间隙太大又会导致送风效率下降,连接螺栓的孔位公差要控制在±0.1mm以内,才能保证安装时能顺利对位,不需要现场扩孔。另外,整个设备的重心设计在安装底板的几何中心位置,安装后不会出现偏载,能降低振动时对单个安装螺栓的剪切力,延长连接结构的疲劳寿命,很多新手做车载设备建模时容易忽略重心匹配的问题,做出来的设备装到车上运行半年就会出现安装位螺栓断裂的故障,都是因为偏载导致的应力集中。
