汽车悬架用螺旋弹簧减震器结构设计

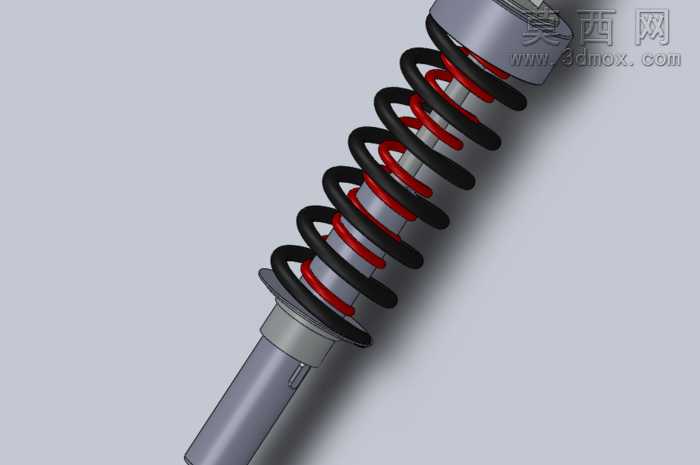

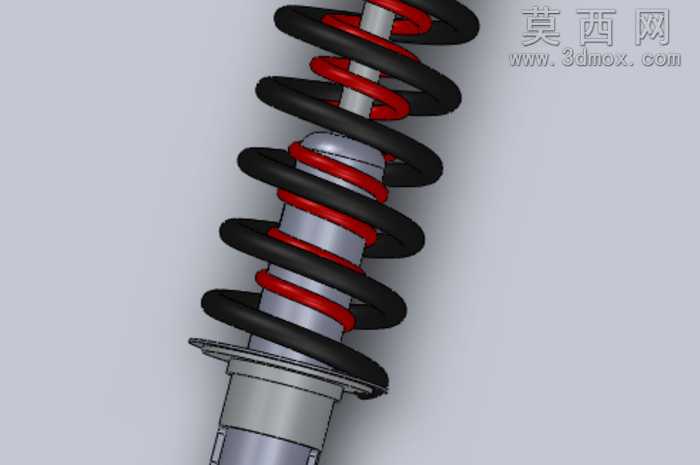

本作品为汽车悬架系统配套的减震器三维建模成果，建模过程以SolidWorks为核心工具，遵循汽车底盘零部件的实际装配逻辑完成全结构搭建。建模阶段首先完成核心阻尼筒体的参数化绘制，依据减震器的工作行程确定筒体的分段直径、安装基座的法兰孔位尺寸，对活塞杆的表面光洁度特征、油封安装位的环形凹槽结构做了精细化还原，保证各部件的装配间隙符合实际工程公差要求。螺旋弹簧部分采用螺旋扫描特征完成建模，根据悬架的承载需求设定弹簧的节距、丝径、中径参数，还原了弹簧与上下弹簧座的贴合限位结构，同时对弹簧表面的喷丸处理质感做了材质区分。为清晰展示减震器的缓冲防护结构，建模时额外还原了套设在阻尼筒外侧的红色缓冲橡胶圈、黑色防尘防护套，对防护套的褶皱伸缩结构做了细节刻画，避免模型出现结构缺失的问题。渲染阶段采用金属与橡胶差异化的材质球配置，阻尼筒体与活塞杆赋予抛光金属材质，调整反射参数还原金属部件的机加工质感；螺旋弹簧采用黑色电泳漆面材质，添加细微的颗粒质感还原实际漆面的哑光效果；缓冲橡胶圈与防尘套赋予高阻尼橡胶材质，调整粗糙度参数表现橡胶部件的哑光防滑特性。场景布光采用三点布光法，主光源从侧上方投射，突出弹簧的螺旋曲面层次与筒体的圆柱轮廓，辅助光源补全暗部细节，避免防尘套褶皱处出现死黑区域，顶光勾勒部件的边缘轮廓，提升整体渲染的立体感。设计思路上，本模型聚焦减震器的核心功能结构展示，清晰呈现阻尼元件与弹性元件的配合关系，还原各部件的装配定位逻辑，可用于汽车底盘结构教学、悬架系统原理演示场景，建模过程中对各部件的配合面做了干涉检查，保证虚拟装配状态下无结构冲突，虽标注为非工作级模型，但结构比例、部件组成完全参照量产车用减震器的设计逻辑完成，能够直观展现麦弗逊式悬架减震器的典型结构特征，帮助观者快速理解减震器通过弹簧承载、阻尼筒耗散振动能量的工作原理，各部件的材质区分也便于快速识别不同功能组件的材质属性与作用。
