机加工固定用台虎钳三维结构设计

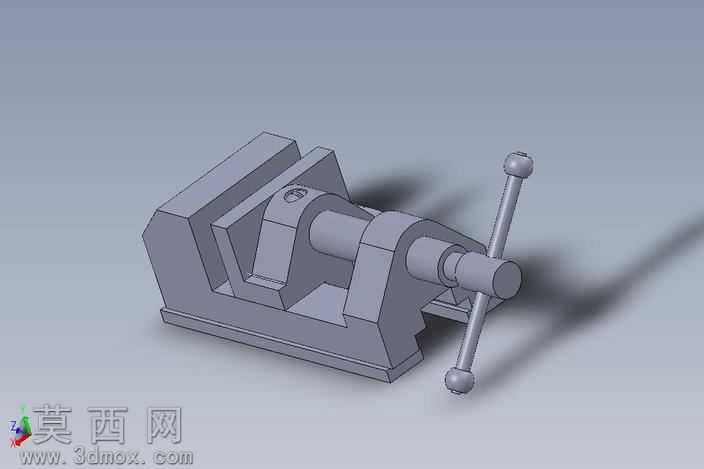

本台虎钳三维模型采用主流三维机械设计软件完成全参数化建模，整体建模过程严格遵循机械加工工装的实际尺寸比例与装配逻辑，完整还原了台虎钳从固定钳身、活动钳身到传动丝杠、操作手柄的全部结构细节。建模阶段首先以固定钳身的底座结构为基准，绘制带安装定位槽的一体式钳身基体，通过拉伸、切除、倒角等基础特征完成固定钳口安装位、丝杠支撑座、底座加强筋的结构塑造，确保固定部分的结构强度符合实际工装的承重与夹持受力要求。活动钳身部分采用与固定钳身匹配的滑动导轨结构建模，通过配合约束实现活动钳身沿固定钳身导轨方向的平顺滑动，钳口位置预留了可更换钳口板的安装孔位，还原了实际台虎钳可更换防滑齿面钳口的设计细节。传动部分的丝杠建模严格按照梯形传动螺纹的参数绘制螺纹特征，丝杠与活动钳身的连接位置设计了开合螺母结构，与固定钳身端部的支撑轴承位形成完整的螺旋传动副，确保旋转手柄时可带动活动钳身平稳完成开合动作。操作手柄采用两端带防滑球头的穿杆式结构，与丝杠端部的安装孔形成间隙配合，还原了实际使用中可根据夹持力需求调整手柄力臂长度的设计。模型渲染阶段采用金属哑光灰材质模拟铸铁钳身的质感，对丝杠、手柄等传动部件赋予略带金属光泽的钢材材质，通过环境光影调整突出各部件的结构轮廓与装配关系，清晰展现钳身加强筋的受力结构、导轨的配合间隙、传动副的连接逻辑。整体设计围绕机加工场景下的工件夹持需求展开，结构设计充分考虑了夹持稳定性、操作便捷性与部件耐用性，固定底座的安装槽结构可适配不同机床工作台的T型槽固定需求，钳身的一体式铸造结构可承受大夹持力下的结构载荷，丝杠传动结构具备可靠的自锁特性，夹持工件时不会出现松动退位问题，完整还原了工业级台虎钳的全部功能结构与设计细节，可用于机械结构教学、工装设计参考、虚拟装配仿真等多个场景。
