立式双立柱支撑文件存储柜体结构设计

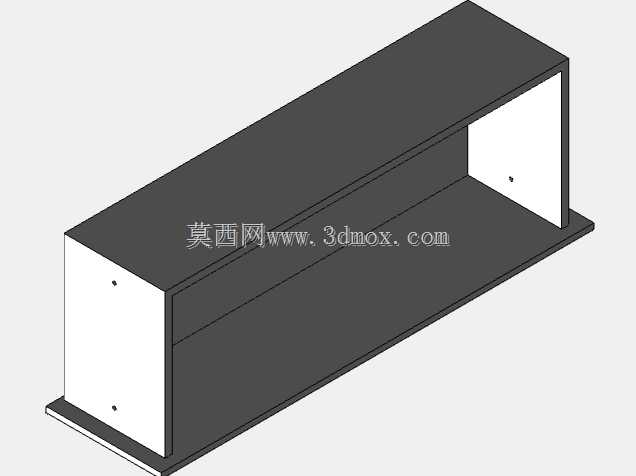

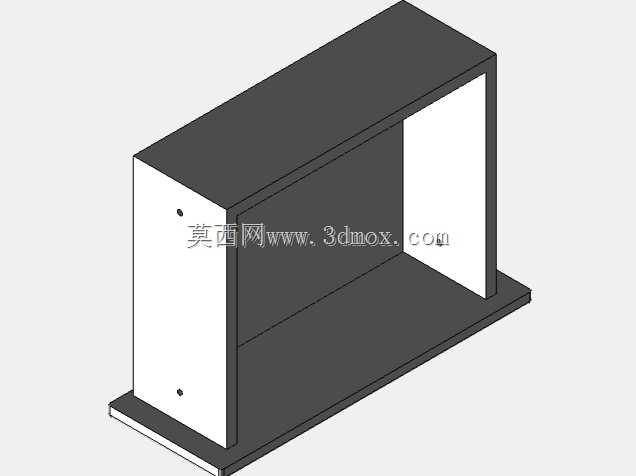

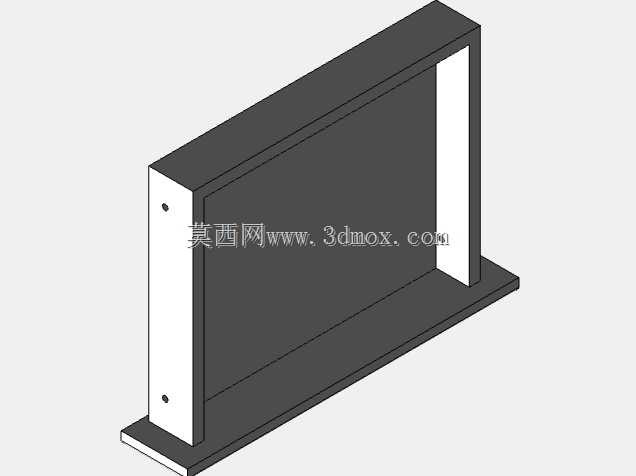

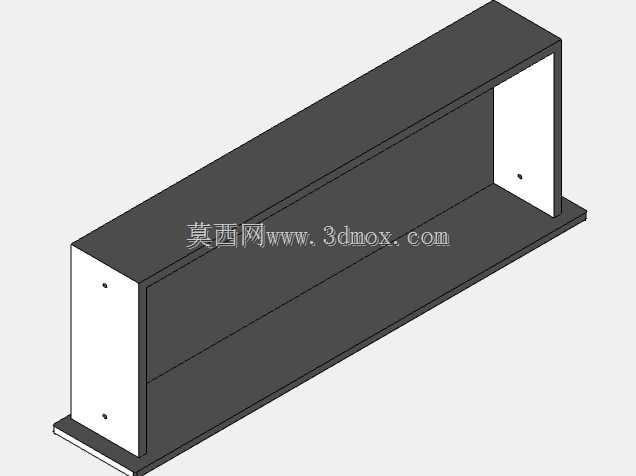

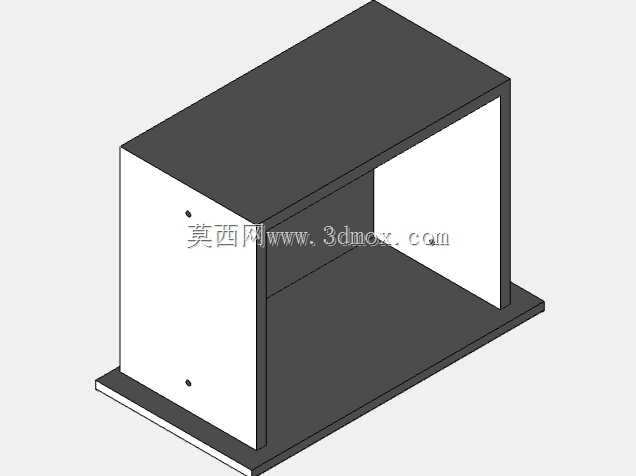

　　这款立式双立柱支撑的存储柜体，最初的设计需求来自车间现场工位的零散纸质工艺文件、作业指导书以及小型检测辅具的就近收纳场景，区别于常规办公文件柜，它的安装边界适配工位旁的狭窄空余区域，不需要占用大面积的地面空间，整体采用底部平板落地的支撑形式，不需要额外打膨胀螺栓固定，可根据工位调整需求灵活挪动位置。从结构设计思路来看，整体采用对称式双立柱承载方案，左右两根竖向立柱作为主要受力构件，立柱与底部安装平板、顶部封板之间采用折边咬合加紧固件连接的形式，既保证了整体框架的抗扭刚度，也避免了全焊接结构带来的表面变形问题，后期维护更换部件也更加便捷。

　　立柱与背板之间预留了12mm的安装间隙，可根据实际使用需求在间隙内加装磁吸条或者文件挂杆，用来悬挂经常翻阅的作业指导卡，不需要额外在柜体表面打孔，适配不同生产场景的灵活使用需求。柜体的主体储物空间为开放式无门设计，这一设计主要考虑到车间工位使用时的取放效率，操作人员不需要开关柜门即可快速拿取所需的文件或者工具，减少不必要的动作浪费，储物空间的净深度适配常规A4文件夹的放置尺寸，同时预留了20mm的手部操作余量，取放文件夹时不会出现卡滞问题。

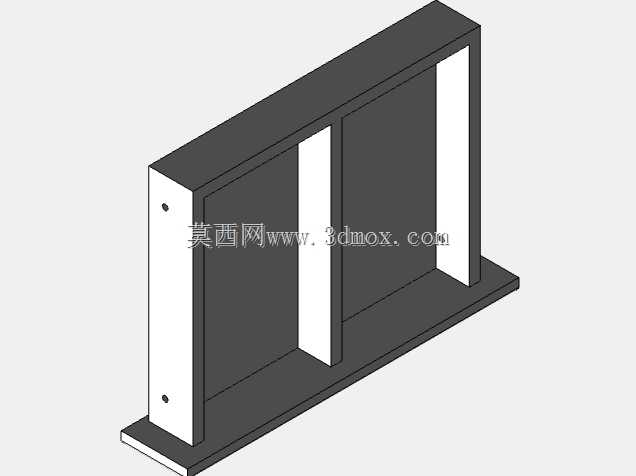

　　底部支撑平板向前后两侧各伸出30mm的宽度，一方面增大了柜体与地面的接触面积，提升放置时的稳定性，即使受到轻微的侧向碰撞也不会出现倾翻风险，另一方面伸出的平板边缘做了R3的圆角处理，避免车间人员走动时被尖锐边角磕碰受伤。立柱上预设的两组安装孔位，可根据使用需求加装分层隔板，将内部储物空间分隔为上下两层，上层可放置常用的纸质文件，下层可收纳小型的检测量具、记号笔、螺丝刀等工位常用工具，实现单柜多用途的使用效果。

　　在外形尺寸的边界控制上，整体高度控制在1100mm，刚好适配操作人员站立时的手部取放高度，不需要弯腰或者踮脚即可完成物品取放，整体宽度控制在800mm，可放置在两个相邻工位的中间空隙处，不会阻挡车间的正常通行通道，整体厚度控制在220mm，贴墙放置时不会突出墙面过多，避免影响通道的有效通行宽度。从实际应用场景来看，除了生产车间的工位旁使用，该柜体也可适配实验室的资料收纳、设备旁的操作说明文件放置、维修工位的配件与记录文件收纳等场景，结构上没有多余的装饰性构件，所有的折边、孔位都服务于实际使用功能，钣金件的折弯半径统一采用R1.5，适配常规钣金加工的工艺要求，不需要特殊的定制刀具即可完成加工，有效控制生产制造成本。框架组装完成后，整体的形位公差控制在每米长度1mm以内，保证立柱的垂直度以及底板的平面度，放置在地面时不会出现晃动问题，立柱表面的安装孔位采用统一的孔距标准，后期加装配件时不需要重新打孔，可直接适配常规的五金配件进行功能扩展。背板采用整板式结构，既提升了整体框架的结构刚度，也可作为标识粘贴的基面，可直接粘贴工位标识、安全警示标识等内容，不需要额外加装标识板。
