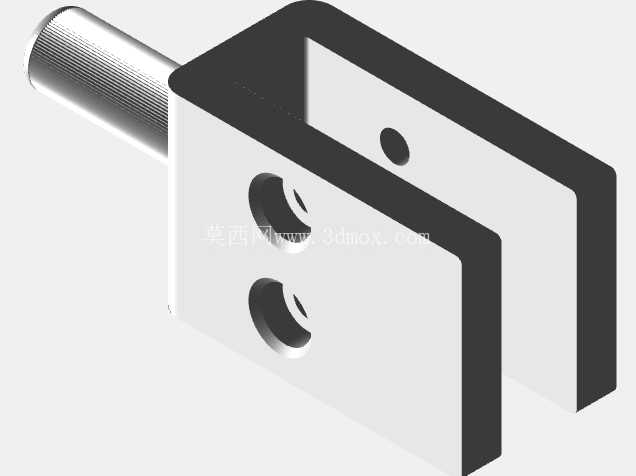

该结构件多用于小型定向测量装置的导向支撑环节,在便携式户外罗盘、地质勘探手持定位设备、小型航海指向装置的内部传动系统中,承担轴系导向、部件连接、位置定位的核心作用,是保障指向部件转动顺滑、无径向窜动的关键承载构件。从结构设计逻辑来看,主体采用U型框式承载结构,单侧伸出圆柱导向轴,框体平面开设两个同轴沉头安装孔,用于穿设固定螺钉实现与罗盘内部基座的刚性连接,框体侧壁开设的小圆孔为定位销孔,可在装配时插入定位销完成周向限位,避免长期使用后构件出现周向转动偏移,保障导向轴与指向转动部件的同轴度始终处于设计公差范围内。

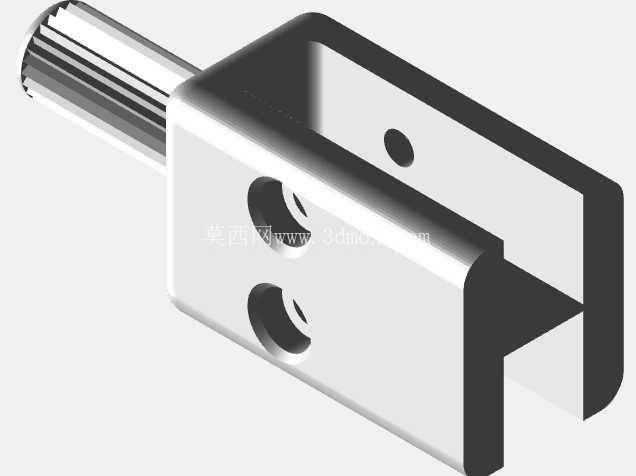

伸出的圆柱导向轴表面做滚花处理,并非用于手持施力,而是在装配时可增大与配套轴套的接触摩擦力,防止轴套与导向轴之间出现相对滑动,同时滚花形成的微小凹槽可存储少量润滑脂,延长转动副的维护周期,降低户外复杂环境下的卡滞风险。设计过程中优先考虑了装配兼容性,U型框的内槽宽度严格匹配配套转动架的厚度,预留0.02mm的装配间隙,既保证转动架可在槽内灵活摆动,又不会出现过大的侧向间隙导致指向精度下降;两个沉头安装孔的孔距按照通用小型罗盘基座的安装孔位标准设计,可直接适配多数同规格手持罗盘的安装需求,无需额外修改基座孔位。
导向轴的直径与长度经过受力校核,在承受指向部件的全部重量以及户外使用时的冲击载荷时,轴端最大挠度控制在0.01mm以内,不会因受力变形导致转动卡滞;框体的壁厚经过优化,在保证整体结构强度满足1.5m跌落冲击不破裂的前提下,尽可能缩减壁厚尺寸,降低构件整体重量,适配手持设备轻量化的设计需求。安装边界方面,构件整体装配后仅导向轴伸出U型框一侧,其余结构均嵌入罗盘外壳内部,U型框的外轮廓尺寸与外壳内部的安装腔完全契合,装配后不会与外壳内部的电路板、磁钢元件等其他部件产生干涉;沉头孔的深度设计保证螺钉装入后头部完全沉入孔内,不会突出框体平面刮蹭内部转动部件。
从实际使用场景出发,该构件采用铸造工艺成型后再做机加工精加工,铸造环节可保证复杂框体结构的成型效率,后续机加工仅针对导向轴外圆、安装孔、定位销孔做精度加工,兼顾了生产效率与尺寸精度要求,适合批量生产配套。结构设计时还考虑了环境适应性,所有棱角处均做R0.5mm的圆角处理,避免应力集中导致铸造或使用过程中出现开裂,同时圆角处理也可减少装配时对操作人员的划伤风险;导向轴与框体的连接位置做加强筋过渡,提升轴根位置的抗弯曲强度,应对户外使用时可能出现的摔碰冲击。
