复古轮式老式火炮完整装配结构设计

这套轮式老式火炮的三维装配结构，在做结构还原的时候首先要兼顾历史原型的结构逻辑与现代三维建模的装配合理性，不能只做外观曲面的堆砌。从实际应用场景来看，这类复古火炮结构常被用于文旅场景的仿古陈设、历史题材展品制作、仿古军事文创的结构参考，也可作为机械装配教学中典型的多部件轮式支撑结构案例，帮助初学者理解轴系配合、轮组安装、架体铰接的基础机械逻辑。

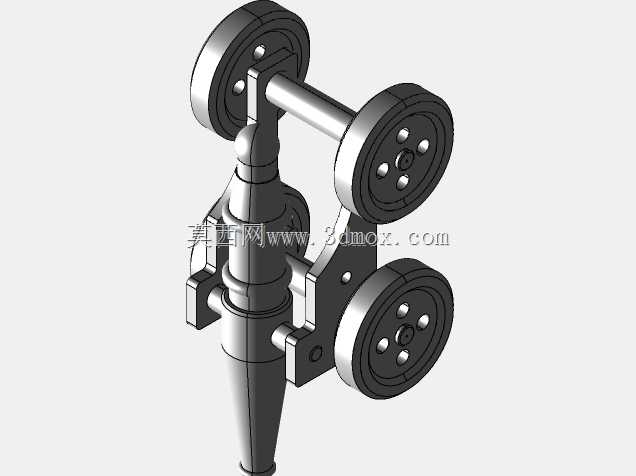

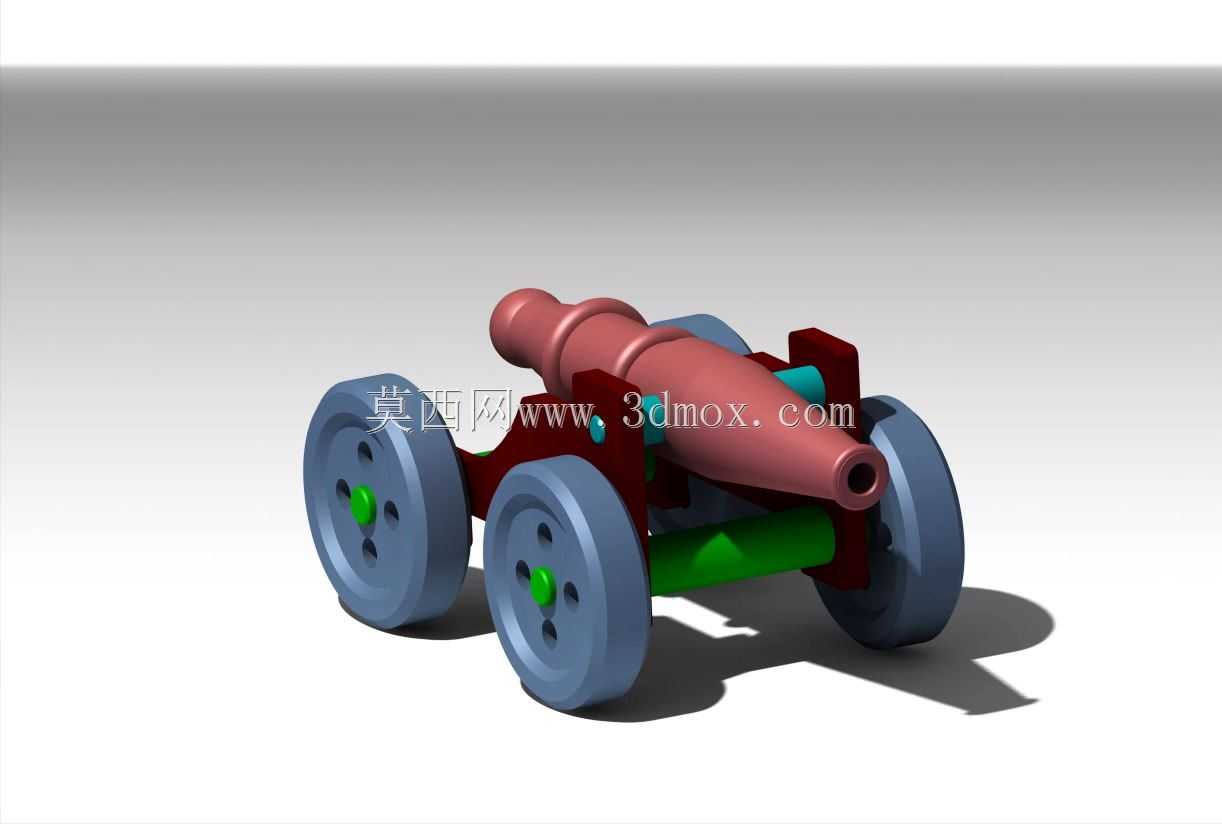

从结构功能特性来看，整套结构分为炮身主体、轮式支撑炮架、俯仰调节支座三个核心模块，炮身采用前厚后薄的变径筒体结构，炮尾位置做了加厚处理，对应老式火炮发射时的承压需求，炮身中部设置有与炮架连接的铰接轴位，可实现小角度的俯仰调整，满足不同陈设角度的展示需求，也能还原老式火炮的射角调节逻辑。轮组部分采用双侧四轮对称布局，每侧两个大直径行走轮通过轮轴与炮架侧梁连接，轮心位置设置有轴套配合位，轮体与轴之间预留转动间隙，既可以满足静态展示的结构还原，也能在等比例缩放制作实物模型时实现轮组的顺畅转动。炮架部分采用框架式木质结构的等效建模，侧梁与横梁之间采用榫卯等效的卡接结构，前后横梁分别承担炮身俯仰限位、拖曳支撑的作用，炮架中部设置有横向的轮轴安装位，轴位与侧梁之间做了加强筋结构，避免轮轴受载后出现结构变形。

设计思路上，首先确定炮身的核心基准轴线，所有部件的装配都以炮身轴线为基准展开，先完成炮身筒体的回转特征建模，预留出与炮架铰接的轴孔位置，再基于炮身的安装高度确定轮组的直径参数，轮径的选择要保证炮身处于水平状态时炮口距离地面的高度符合历史原型的比例，同时保证整个结构放置时的重心落在前后轮组的支撑区间内，避免出现前倾或者后翻的失稳问题。炮架的侧梁轮廓采用随形设计，从轮轴位置向炮尾方向逐渐抬升，既符合老式木质炮架的受力逻辑，也能给炮身俯仰提供足够的避让空间。轮体部分采用分层建模，轮缘、轮辐、轮毂分别做独立特征，轮毂中心的轴孔与轮轴采用间隙配合，配合公差参考普通转动副的选型标准，保证转动顺畅无卡滞。

安装边界方面，整套结构的最大外轮廓宽度由两侧轮缘的外侧距离决定，长度方向从炮口前端到炮架拖尾末端，高度方向从轮缘最低点到炮身最高点，所有部件的安装都没有超出轮组的支撑投影范围，在水平放置时无需额外固定即可保持稳定。炮身与炮架的铰接轴采用贯穿式设计，轴两端设置有限位结构，避免炮身从架体上滑脱；轮轴与炮架侧梁之间采用过盈配合定位，保证轮组不会从轴上脱出；炮架的各横梁与侧梁之间的连接位都设置有定位止口，装配时可以快速对齐，减少装配调整的工作量。在细节处理上，炮身表面做了符合老式铸铁炮的质感特征，轮体部分还原了金属包边的结构细节，炮架的木质纹理走向也顺着部件的受力方向设置，既保证外观还原度，也符合结构受力的材料逻辑。整套装配结构的所有部件都做了干涉检查，相邻运动部件之间预留了足够的活动间隙，炮身俯仰过程中不会与炮架、轮组发生碰撞，轮组转动时也不会与炮架侧梁产生摩擦，完全满足装配验证、结构展示、实物模型制作的使用需求。
