火炮滑动后膛机构用滑块结构设计

在身管武器的自动机结构体系中，滑动后膛的滑块是承担开闭锁、击发传动、后坐缓冲导向的核心承载零件，其设计合理性直接决定了火炮射击循环的可靠性与动作一致性。不同于普通机床导轨滑块的低载荷匀速运动工况，这类滑块需要在毫秒级的射击循环中承受数吨级的瞬时冲击载荷，同时要保证在高温、火药残渣附着的恶劣环境下保持顺畅滑动，不能出现卡滞、断裂或者过量磨损的问题。

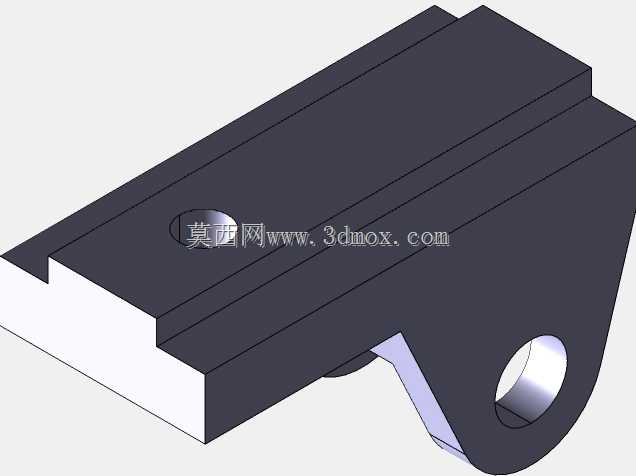

从结构设计逻辑来看，该滑块主体采用阶梯式矩形滑动基体，主配合面设计为大面接触的平导轨结构，相比线轨结构拥有更大的承载接触面积，能够有效分散击发瞬间的巨大冲击压强，避免局部应力集中导致的基体压溃。基体上开设的沉头安装孔用于将滑块与炮闩架体刚性连接，孔位周边做了局部加厚处理，抵消螺栓预紧力与冲击载荷叠加带来的应力集中风险。滑块侧端延伸出的带孔耳板是核心的动力传动接口，用于连接开闭锁凸轮与抽筒机构的传动连杆，耳板孔内设计了衬套安装位，可更换耐磨铜衬套来降低铰接部位的磨损速率，避免整体更换滑块带来的维护成本上升，耳板与基体的过渡位置采用大圆角平滑过渡，消除直角位置的应力集中隐患，承受交变冲击载荷时不会在过渡位置萌生疲劳裂纹。

安装边界层面，滑块的主滑动面宽度与炮箱导轨的内槽宽度采用H7/f6的间隙配合，既保证滑动过程中不会出现横向窜动影响开闭锁对位精度，又预留了足够的间隙容纳火药残渣与高温下的热膨胀量，避免射击后滑块受热膨胀卡在导轨内。滑块的总行程根据炮闩的开闭锁行程确定，滑动面的长度设计为行程的1.6倍，保证滑块运动到前后极限位置时，仍有足够的导向长度支撑，不会出现偏载卡滞的问题。基体上的两道平行凹槽是容屑槽设计，射击过程中进入导轨配合面的火药残渣、沙尘等异物会被刮入槽内，不会被挤压在配合面之间拉伤导轨表面，这一设计在野外无维护条件下的连续射击场景中尤为关键，能够大幅降低故障概率。

功能特性上，该滑块除了承担直线滑动导向的基础功能外，还集成了击发机构的触发挡块功能，滑块运动到闭锁到位位置时，基体上的触发面会压下击发保险杠杆，解脱击针限制，不需要额外设计独立的触发传动件，简化了整个后膛机构的零件数量，减少了故障点。滑块的材料选用合金结构钢经整体淬火处理，滑动表面做磨削加工后进行磷化处理，既保证表面硬度达到HRC45-50提升耐磨性能，磷化层又能起到短期防锈与减摩作用，在缺少润滑的情况下也能保持较低的滑动摩擦系数。

在实际装配调试中，需要保证滑块的滑动面与炮膛轴线的平行度公差控制在0.02mm以内，否则会导致炮闩闭锁时出现错位，引发闭气不严、击发故障等问题。耳板孔的轴线需要与炮箱凸轮轴的轴线保持平行，否则会导致传动过程中出现别劲，加剧连杆与凸轮的磨损。这类滑块的设计不能直接套用通用工业滑块的参数，必须结合武器装备的特殊工况，在载荷承受、恶劣环境适应性、维护便捷性之间做平衡，每一处结构细节都对应实际使用中可能出现的故障场景，是经过多轮实弹射击验证迭代后的成熟结构。
