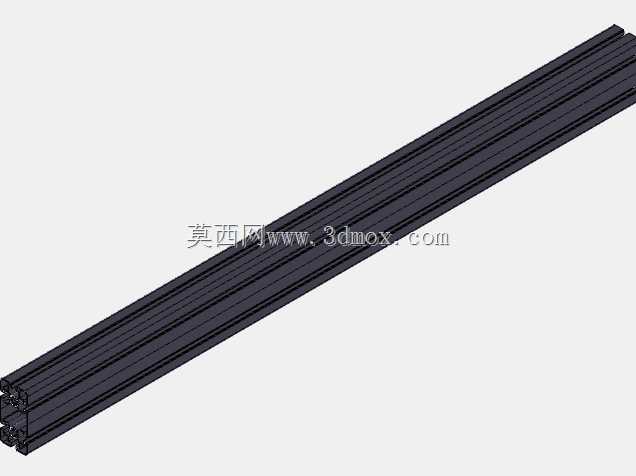

工业框架搭建用45X90规格铝合金型材

　　在非标自动化设备、生产线防护围栏、检测设备机架、物料周转台架的搭建场景中，铝型材一直是结构选型阶段的核心基础构件，这款45X90规格的铝合金型材，属于欧标铝型材体系里的重载型截面品类，区别于常规40系列、45系列的轻型型材，其截面宽度达到90mm，在承受大跨度负载、抗侧向弯矩的场景下具备更突出的力学表现。从实际工程应用来看，这类宽截面铝型材常被用于设备底座的主承重梁、大跨度安全围栏的竖向支撑柱、输送线的侧边承载导轨安装基座，部分需要承载较重模组的线性运动平台，也会选用该规格型材作为运动轴的安装基准，其截面自带的多道T型槽结构，能够兼容标准T型螺栓、弹片螺母等配套紧固件，无需在型材表面额外打孔攻丝，现场装配时可以根据实际安装需求灵活调整连接件的位置，大幅降低现场改制的工作量。

　　从设计思路层面来说，这款型材的截面构型充分考虑了不同安装场景的兼容性，型材四个侧面均设计有标准槽宽的安装槽位，相邻槽位的间距符合通用铝型材的配套标准，可以和同系列的4545、4590转角件、槽条连接件、角码等配件直接适配，不需要单独开模定制连接构件；型材内部的加强筋布局经过力学优化，在保证单位米重控制在合理区间的前提下，提升了截面的惯性矩，在同等支撑跨度下，其静载下的挠度变形量比同壁厚的4545型材降低60%以上，能够满足多数中载设备机架的刚度要求，避免设备运行过程中因机架变形导致的运动部件卡滞、检测精度偏移等问题。在安装边界层面，这款型材的截面外形尺寸控制严格，相邻面的垂直度、槽位的位置度公差均符合工业铝型材的通用精度标准，在拼接长尺寸机架时，多段型材通过槽条连接件对接后，直线度偏差可以控制在每米0.5mm以内，不需要额外进行校直处理；型材的端面可以配套专用的端盖进行封边处理，既能够避免型材内部进入灰尘、切削液等杂物，也能提升整体外观的整洁度，部分需要安装脚轮、可调支撑脚的场景，可以在型材端面攻丝或者安装端面连接板，直接和标准脚轮、支撑件的安装尺寸匹配，不需要额外焊接转接件。

　　在实际选型过程中，需要注意该型材的槽口尺寸对应的紧固件规格，其槽宽适配M8规格的T型螺栓，在连接重载角件时，需要选用对应长度的螺栓搭配法兰面锁紧螺母，避免设备长期运行过程中连接件出现松动；如果需要在型材上安装线性导轨、拖链槽、传感器安装支架等附件，可以直接利用侧面的T型槽进行固定，附件的安装位置可以沿着型材长度方向任意调整，后期设备改造升级时，不需要对型材主体进行破坏性加工，只需要松开紧固件调整位置或者加装新的附件即可，这也是铝型材框架相比焊接钢结构框架最突出的优势。

　　另外，这款型材的表面经过阳极氧化处理，表层氧化膜厚度满足工业使用环境的防腐蚀要求，在普通车间环境下长期使用不会出现锈蚀、表层脱落等问题，不需要额外进行喷漆、镀锌等表面处理，加工完成后可以直接投入使用，能够大幅缩短设备的生产装配周期。在做框架结构设计时，若单根型材的支撑跨度超过1.5米，需要在型材中间位置加装横向支撑构件，或者选用壁厚更厚的同规格型材，避免长期负载下型材出现不可逆的塑性变形；在做竖向承重柱使用时，需要根据总负载计算型材的压杆稳定性，必要时可以在型材内部加装钢制衬套来提升整体的承载能力，保证设备长期运行的结构可靠性。
