2020欧标工业挤压铝型材结构建模

项目分类:铝型材 发布时间:2025-08-27 ID:1067405
  • 2020欧标工业挤压铝型材结构建模

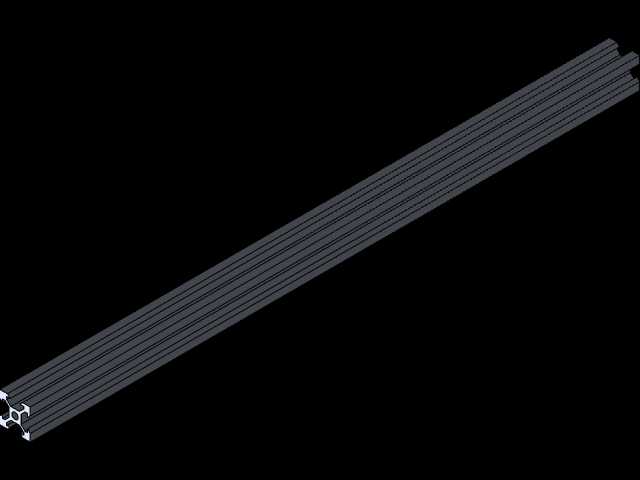

做设备机架设计快十年,2020规格的挤压铝型材是我日常选型里用得最频繁的小截面型材之一,这次建模的时候特意把截面的每一处细节都还原到位,没有做简化处理,就是为了后续做装配干涉检查、端板连接设计的时候能直接调用,不用再反复核对截面尺寸。很多刚入行的结构工程师容易忽略小截面型材的安装边界,总觉得只要截面尺寸对了就能装,实际上2020型材的槽口宽度、中心筋的厚度、端面的沉孔位置,都会直接影响后续连接件的适配性,比如常用的T型螺栓、角槽连接件、弹性螺母,都需要和槽道的尺寸完全匹配,要是建模的时候把槽口的圆角或者筋位做偏了,实际装配的时候很容易出现螺栓卡不进去、角件贴合有缝隙的问题。

从实际应用场景来说,这种20截面的铝型材很少用来做主承重梁,大多用在设备的外围护框架、小型工作台的侧挡支架、传感器安装导轨、轻型物料滑道的支撑结构上,比如做桌面式小型检测设备的时候,外围的安全防护栏用2020型材搭,重量轻,拆装方便,后续要调整防护门的位置或者加装光栅支架,直接在槽道里加螺母就能固定,不用像方钢焊接那样重新打孔做表面处理。还有电子厂流水线旁边的小型工位架,放作业指导书、小型工具盒的支架,用这种型材搭比不锈钢方管美观,而且型材表面的阳极氧化层耐刮擦,车间日常清洁的时候用酒精擦拭也不会留痕。

建模的时候我特意按照挤压成型的实际工艺来做的截面,没有为了省面把型材的工艺圆角去掉,实际铝型材挤压出来的时候,所有的直角位置都会有R0.3到R0.5的圆角,要是建模的时候做成纯直角,后续出加工图纸给型材厂下料,很容易出现尺寸公差匹配的问题,而且做有限元受力分析的时候,纯直角的位置会出现应力集中的假阳性结果,误导结构强度判断。型材的中心空腔我也按照实际挤压的壁厚做了,2020型材常规壁厚是1.5mm和2mm两种,这次做的是通用1.8mm壁厚的常规款,空腔的加强筋位置完全对齐槽道中心,这样后续在型材端面攻丝安装脚杯或者端盖的时候,螺丝不会打穿空腔筋位,连接强度有保证。

关于安装边界的问题,我在建模的时候特意留了装配余量,单根型材的长度方向按照常规6米定尺做的分段可编辑配置,用户调用的时候可以直接修改长度参数,不用重新拉伸切除。槽道的尺寸严格按照欧标20系列的通用尺寸做的,槽口宽度6mm,槽道内部深度4.2mm,适配所有标准的M4、M5T型螺母和弹性扣件,型材四个外角的R1圆角也完全还原,这样搭框架的时候相邻两根型材的拼接处不会出现尖锐的棱角,符合车间设备的安全规范。另外我还在型材端面做了基准面的预设,后续要加装端盖、连接板、铰链的时候,直接选中端面基准就能配合,不用再额外找正位置。

很多人觉得铝型材建模很简单,就是拉伸个截面就行,实际上要做到能直接用于生产装配的模型,需要考虑的细节非常多,比如型材的直线度公差,虽然三维模型是理想直线,但建模的时候我特意在备注里标注了常规挤压型材的直线度公差是每米0.5mm,后续做长跨度框架的时候要提前考虑挠度变形,比如单根2020型材支撑长度超过1.2米的时候,中间要加加强撑,不然放轻量的工件也会出现下垂。还有槽道的同轴度,要是挤压的时候槽道歪了,螺栓滑进去就会卡滞,所以建模的时候槽道的中心和型材整体的中心基准完全重合,后续出加工图的时候可以直接把槽道中心作为尺寸基准,方便型材厂做质量校验。

从功能特性上来说,2020挤压铝型材的优势就是轻量化和模块化,不用焊接,所有连接都是可拆卸的,后续设备改造的时候可以直接拆解重复利用,不像焊接机架改一次就要割一次重新焊,费时费力还影响外观。而且这种型材的配件体系非常成熟,角件、把手、铰链、脚轮、封条都有标准件可以直接配,建模的时候只要型材尺寸准确,所有标准配件都能直接装配,不用单独改模型。我平时做小型自动化设备的电控箱安装支架的时候,也常用这种型材,因为型材的槽道可以走电线,把线缆藏在槽道里再盖上封条,外观整洁,后续检修线缆的时候直接拆封条就行,不用拆整个支架。
