汽车车身安装位冲压修边饰件结构

　　该饰件属于车身冲压焊接总成中的配套结构件，主要应用在白车身焊装环节的侧围与轮罩衔接区域，承担局部结构加强、线束走向约束、相邻外饰件安装定位的多重作用，在整车装配流程中，需要先完成该件与侧围内板的点焊固定，再进行后续的阻尼胶喷涂、内饰板卡扣预装工序，其型面精度直接影响相邻外饰件的装配间隙与面差，是车身二级总成中容易被忽略但直接影响装配一致性的小型结构件。从结构设计逻辑来看，该件采用不等厚冲压板材一体成型，中心区域的沉台结构是核心安装定位特征，沉台中心的通孔用于穿过固定螺栓，沉台的拔模角度经过反复校核，既满足冲压工序的脱模要求，也能在螺栓打紧时提供足够的支撑面，避免打紧力矩过大造成板材局部塌陷。

　　沉台周边的翻边结构并非等高度设计，朝向车身内侧的翻边高度更高，用于贴合侧围内板的型面形成点焊接触面，朝向轮罩一侧的翻边做了圆弧过渡处理，避免车辆行驶过程中轮罩带动的振动造成应力集中，长期使用下出现钣金开裂问题。件体两侧的延伸型面完全匹配侧围内板的曲面走向，没有出现突兀的折角，一方面是为了减少冲压过程中的材料流动阻力，降低起皱、拉裂的不良率，另一方面也能保证与相邻钣金件贴合时的间隙均匀，为后续的密封胶涂布提供连续的接触面，避免出现密封断点造成车内漏水、进尘的问题。在安装边界的设计上，该件的所有安装点位都做了坐标公差约束，三个隐性点焊凸台的位置度公差控制在±0.2mm以内，中心安装孔的位置度公差控制在±0.15mm，确保与总装环节的外饰件安装座能够精准对位，不会出现孔位偏差导致的装配强制受力。件体边缘的修边余量经过多轮试模调整，所有自由边都做了钝边处理，没有尖锐的冲裁毛刺，避免焊装工序操作人员搬运时被划伤，同时也防止毛刺脱落掉入车身空腔造成后续的异响问题。

　　从实际使用场景来看，该件所处的位置位于车身轮拱上方，日常行驶中会持续受到轮胎带起的泥水、砂石冲击，因此型面的倾斜角度经过优化，不会形成积水兜槽，避免长期积液造成钣金锈蚀；同时件体上预留的两个小型卡扣位，用于固定轮拱内侧的线束护套，避免车辆行驶过程中线束晃动与钣金摩擦造成线皮破损，引发电路故障。在建模过程中，该件的所有曲面都采用G1连续过渡，没有出现曲率突变的区域，一方面是为了匹配冲压模具的加工要求，减少数控加工时的刀具换向冲击，提升模具型面的加工精度，另一方面也能保证冲压成型时材料流动均匀，减少成型后的回弹量，降低后期模具调试的工作量。

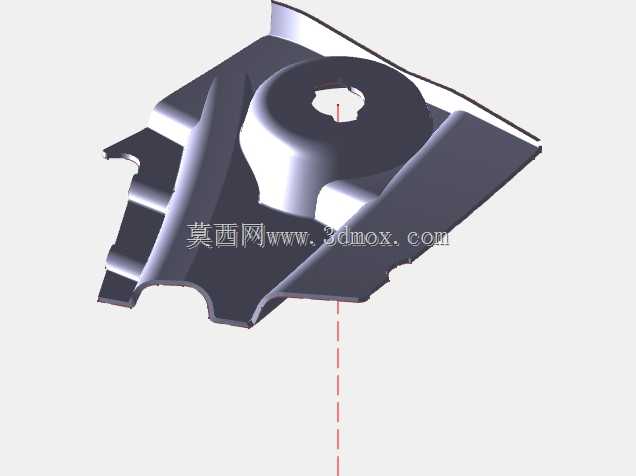

　　件体上的红色虚线标识是冲压工序的定位基准线，对应模具上的定位销位置，在每一道冲压工序中都以该基准作为定位参考，确保修边、冲孔、翻边工序的位置精度一致，不会出现工序间的定位偏差导致零件报废。不同于外露的车身饰件，该件位于车身内饰板覆盖区域，不需要做表面外观处理，因此设计时没有额外增加表面平整度的过高要求，只需要保证结构强度与安装精度即可，在满足性能要求的前提下尽可能简化成型工序，降低单件生产成本。该件的料厚选择经过CAE强度仿真验证，在承受120N的侧向冲击力时不会出现永久变形，能够满足整车15年使用周期内的结构强度要求，同时通过拓扑优化去掉了非受力区域的多余材料，在不降低强度的前提下实现了零件轻量化，助力整车能耗控制。
