汽车白车身发动机罩内板概念结构设计

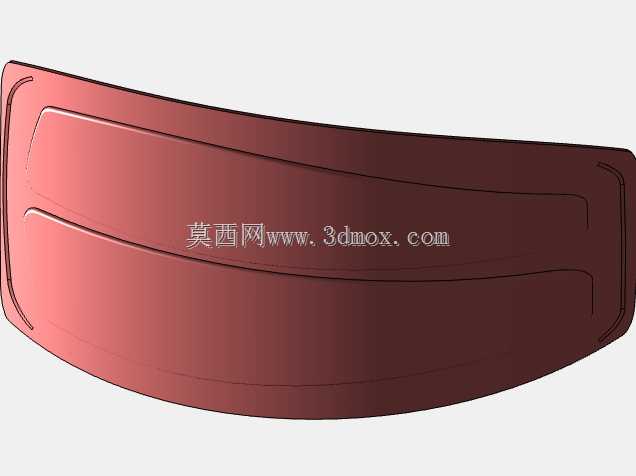

　　在乘用车白车身前端覆盖件的结构开发流程中，发动机罩内板是承担引擎舱防护、行人碰撞缓冲、外板支撑抗凹的核心承载构件，本次概念设计围绕内板的结构性能需求展开，重点演示主剖面创建逻辑与局部加强结构的设计方法。从实际装车场景来看，发动机罩内板位于引擎盖外板下方，上边缘通过铰链与前围上盖板横梁连接，前端通过锁扣结构与前舱前端框架锁座配合，两侧与翼子板内板预留均匀的安装间隙，整体轮廓需要完全匹配外板的造型曲面，同时避让下方的发动机进气歧管、蓄电池、冷却管路等舱内部件，避免车辆行驶过程中出现运动干涉。

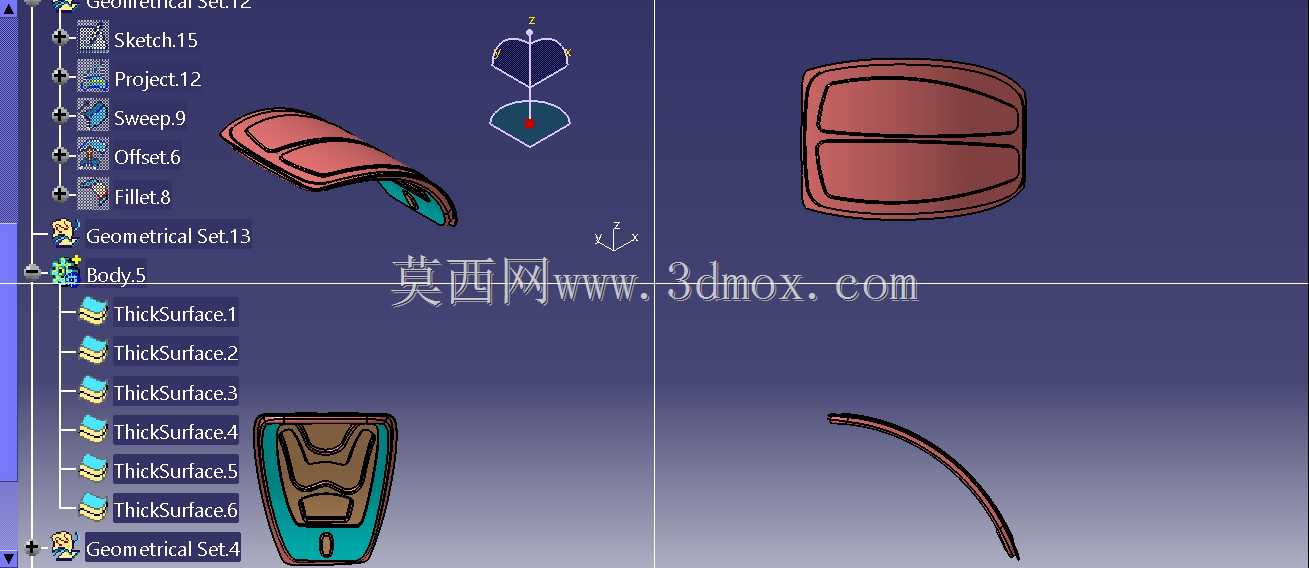

　　设计初期首先需要确定主剖面的走向，主剖面沿车辆Y向居中布置，贯穿内板前后端，剖面的曲率变化需要同时兼顾两个核心要求：一是保证内板与外板之间的涂胶间隙均匀，通常预留3-5mm的结构胶填充空间，通过折边胶与膨胀胶实现内外板的连接，避免行车过程中内外板共振产生异响；二是剖面的截面惯性矩需要满足抗扭刚度要求，在引擎盖单侧抬升、关闭冲击的工况下，剖面的变形量需要控制在许可范围内，避免出现永久变形。

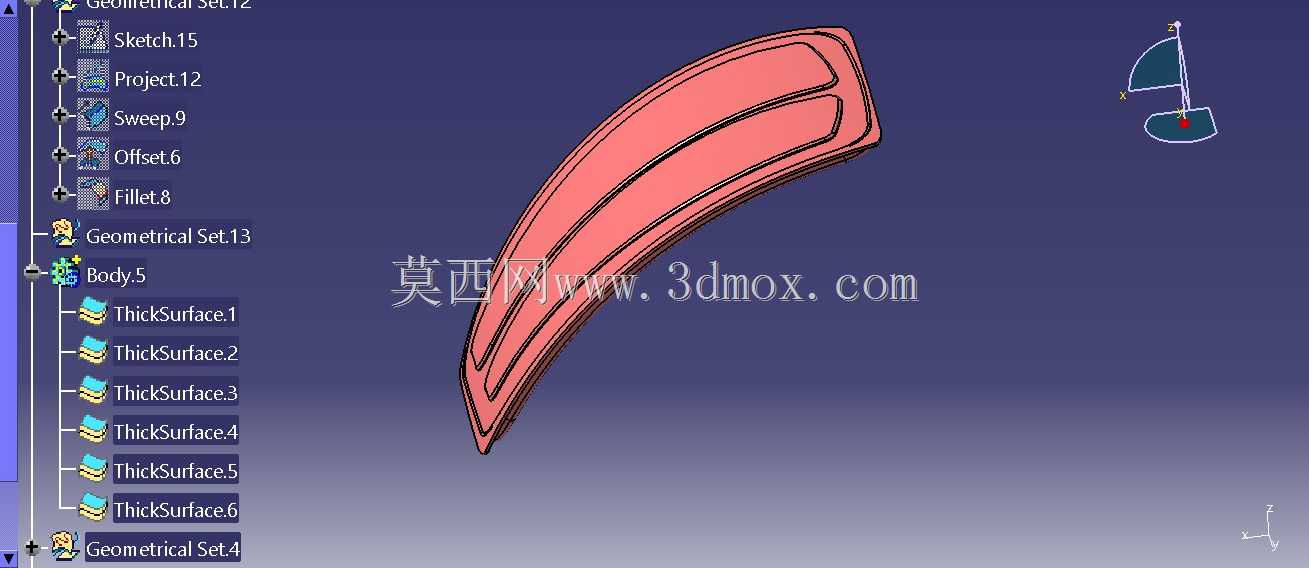

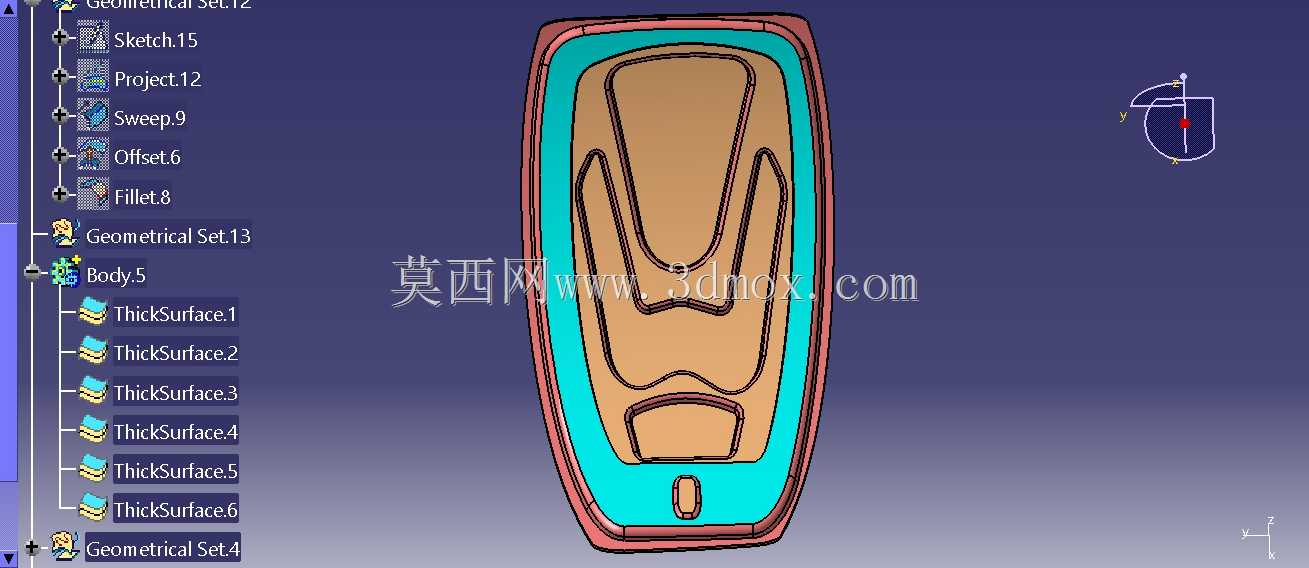

　　本次概念设计中特意加入了固接头与压花结构，固接头布置在内板与铰链、锁扣的安装点位周围，通过局部增加翻边高度、设置十字加强筋的方式，将安装点的局部刚度提升30%以上，避免开关引擎盖时安装点出现应力集中导致的开裂问题；压花结构则均匀布置在内板的大面区域，采用深度2-3mm的菱形压花造型，不需要额外增加板材厚度，就能有效提升大面的抗凹性能，减少行车过程中引擎盖外板的鼓动异响，同时压花结构可以引导涂装电泳液的流动，提升内腔的电泳覆盖率，降低后期锈蚀风险。需要明确的是，该设计仅作为结构设计的教学演示案例，展示主剖面创建、局部加强结构设计的基本思路，未经过实车碰撞验证、耐久工况验证与工艺可行性分析，不能直接用于量产车型的开发。

　　从安装边界来看，内板四周的翻边高度控制在12-15mm，翻边角度与外板折边角度匹配，满足折边工艺的要求；铰链安装面的平面度公差控制在0.2mm以内，保证铰链安装后的配合精度，避免引擎盖出现左右缝隙不均的问题；锁扣安装区域设置局部沉台，沉台深度匹配锁扣的安装高度，保证锁扣装配后与锁座的啮合量符合设计要求。内板的减重孔布置需要避开应力传递路径，在刚度富余的区域开设大小合适的减重孔，同时在减重孔边缘设置翻边，补偿开孔带来的刚度损失，平衡零件重量与结构性能之间的关系。对于行人保护的需求，内板在对应行人头部碰撞的区域需要设置诱导结构，通过弱化局部刚度、设置压溃筋的方式，在碰撞发生时引导内板按照预设的模式变形，吸收碰撞能量，降低对行人头部的伤害值，这部分结构的设计需要结合CAE仿真结果反复迭代调整，本次概念设计中仅做了基础的结构示意，未做详细的碰撞性能优化。
