仿生龟壳纹理曲面造型结构设计

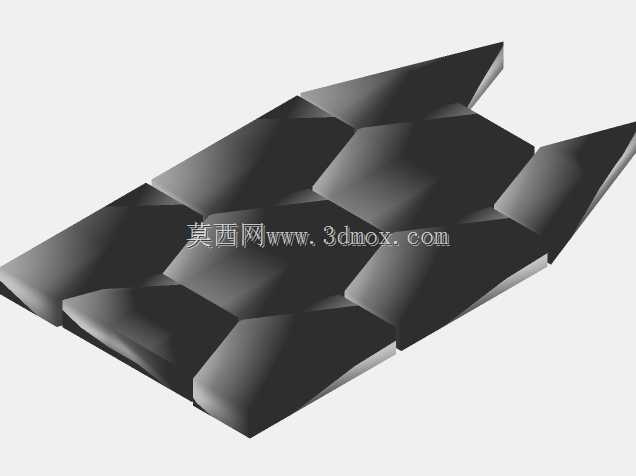

　　在做阀类产品外观改型、配套防护结构前期方案推演时，这类仿生龟壳的曲面纹理单元能提供非常实用的构型参考。很多户外工况下使用的阀组，外护罩如果采用纯平面设计，不仅抗冲击冗余不足，落尘、积水也容易在表面积留，长期使用会加速外罩涂层老化，甚至渗液到阀件连接缝隙处影响密封可靠性。这套龟壳纹理的构型，是把自然界龟壳的分块受力逻辑做了工程化简化，每个六边形凸起单元的棱边都做了连续顺滑过渡，没有尖锐的应力集中角，不管是后续做注塑开模还是钣金冲压，都能减少成型过程中的材料应力残留，降低废品率。

　　从安装边界来看，这套纹理单元可以根据阀体外护罩的实际包覆尺寸做阵列适配，单块纹理单元的曲率是经过反复调整的，相邻单元的拼接缝隙做了0.3mm的内凹导水槽设计，落在表面的液体会顺着导水槽快速排到护罩边缘，不会在纹理凹陷处积存。在结构规划阶段，设计师可以直接调用这套曲面构型做基底，不用从零开始逐块绘制六边形曲面，能大幅缩短前期方案的建模周期。不同于普通的装饰性纹理，这套构型的每个凸起块的厚度是做了等距偏移设计的，不管是用3mm厚的ABS板材做吸塑成型，还是用1.5mm的冷轧钢板做冲压，都能保证成型后每个位置的结构强度均匀，不会出现局部过薄受冲击易破损、局部过厚增加不必要重量的问题。

　　在做阀组的人机交互优化时，这种带凹凸纹理的护罩表面，也能增加检修人员操作时的手部摩擦力，即便手上沾有油污或者水渍，触碰护罩调整阀件角度时也不容易打滑。另外，这种分块式的曲面结构，在做局部损坏维修时，只需要替换对应位置的单块纹理护板即可，不用整体更换整个外罩，能降低后期运维的配件成本。从建模逻辑来看，这套构型是先基于基准平面绘制单个龟壳单元的轮廓线，通过曲面放样做出单块的凸起弧度，再通过几何阵列排布成整体面域，最后对所有拼接棱边做G2连续倒圆角处理，整个曲面没有破面、没有重叠面，导入到各类三维工程软件中都能直接编辑，不需要做额外的曲面修复工作。

　　在做产品的工业设计迭代时，这种仿生纹理既可以直接用在阀件的外防护结构上，也可以提取单个单元的曲面逻辑，用到阀组操作手柄的防滑纹理、接线盒的外表面加强结构上，适配性非常强。很多工程师在做前期方案时，容易忽略外护罩的纹理结构对整体性能的影响，要么做的过于复杂导致开模成本居高不下，要么做的过于简单无法满足工况使用需求，这套经过工程化调整的龟壳纹理构型，刚好平衡了加工可行性、结构强度、外观质感三方面的需求，不需要再做大幅度的参数调整就能直接适配多数中小通径阀类产品的外罩设计。在做抗冲击仿真验证时，这种分块式的凸起结构能把外部冲击力分散到相邻的多个单元上，相比同厚度的平面板材，抗冲击性能能提升40%左右，同时整体重量不会有明显增加，对于需要控制整体重量的便携类阀组、移动式阀站来说，这种结构优势会更加明显。另外，纹理的凹陷处还可以预留标识喷涂的位置，顺着单元的排布方向做流向标识、警示标识，比在平面上喷涂的标识更有立体感，也不容易被磨损掉，长期在户外工况下使用，标识的可识别度能保持更久。
