带法兰基座弯管式管路连接结构设计

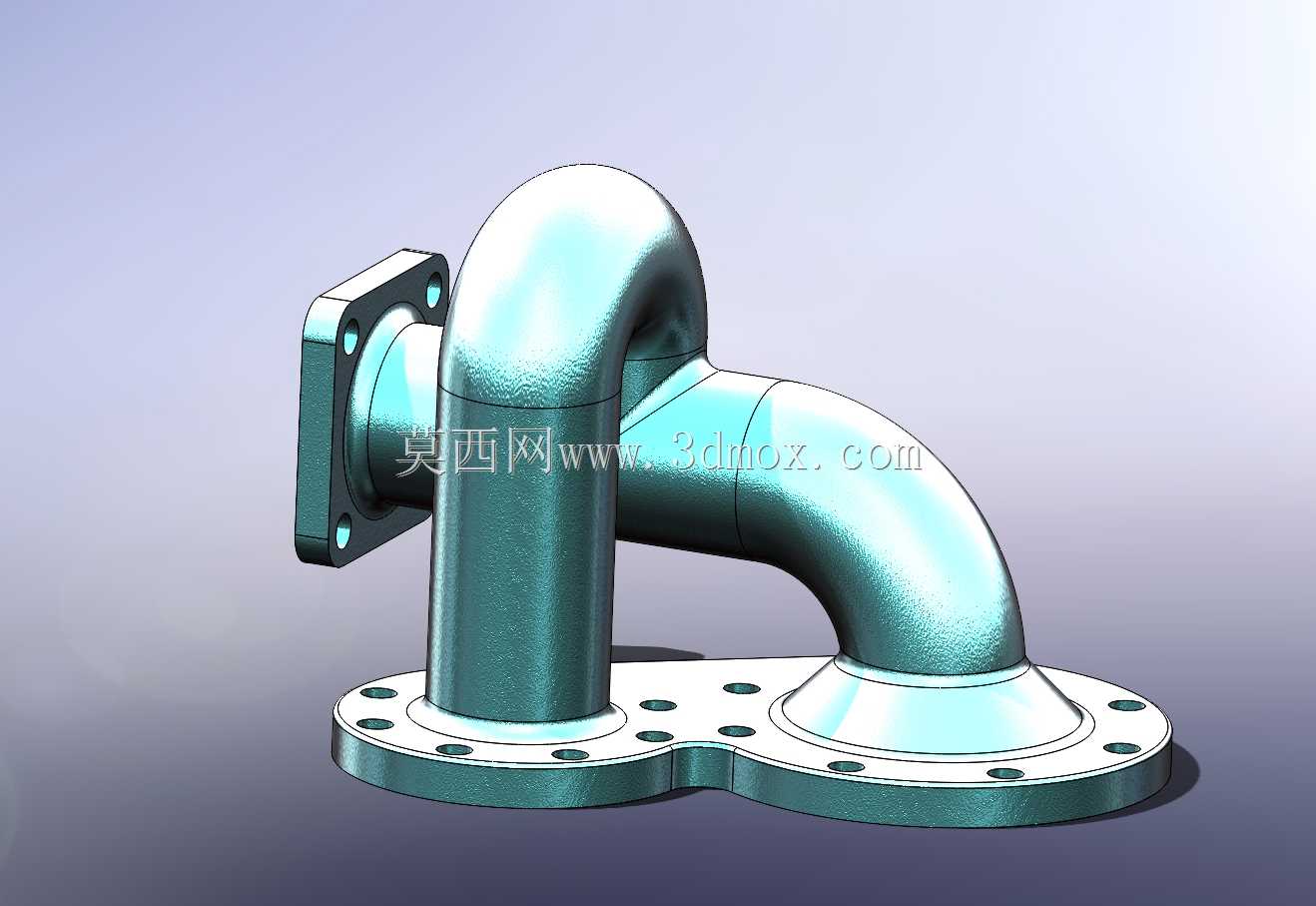

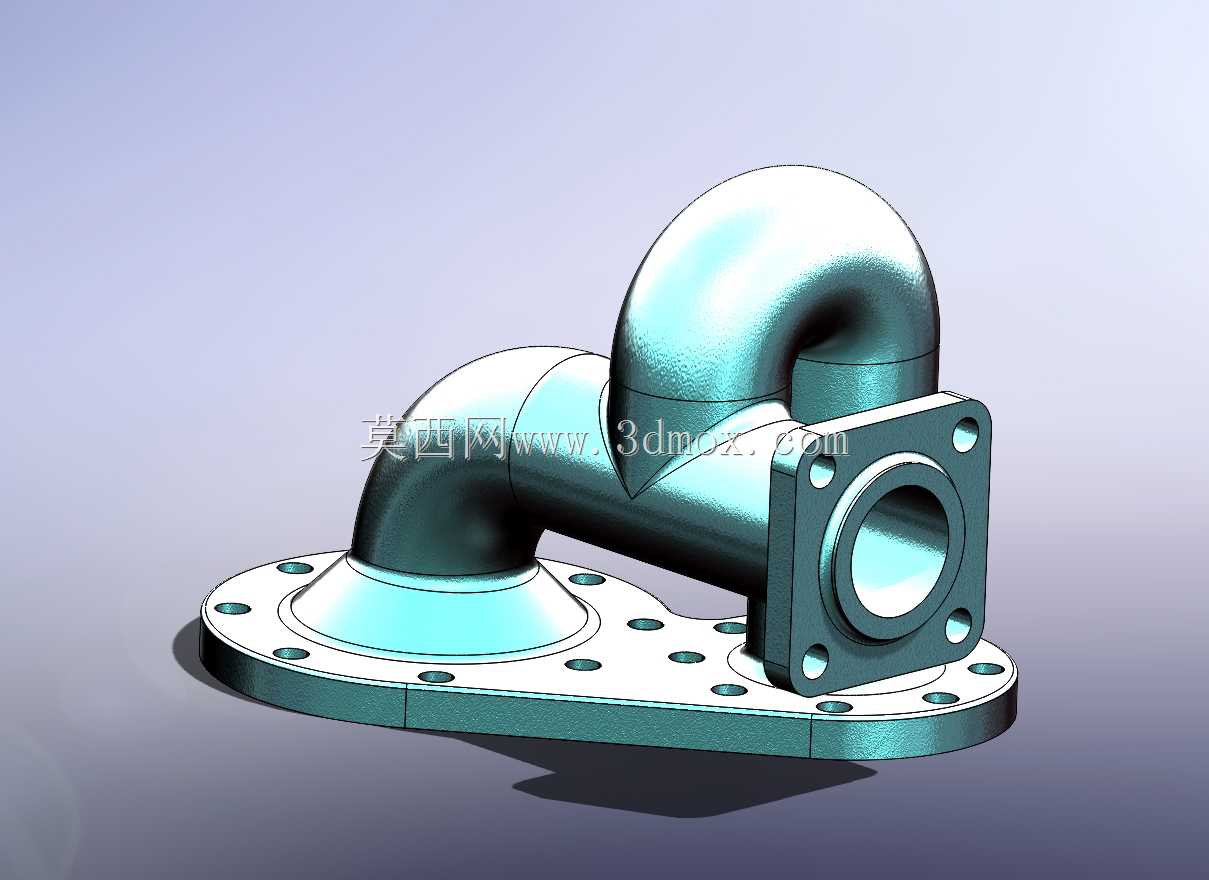

这类带集成法兰基座的弯管管路结构，常见于化工流体输送、中小型液压动力站、工艺设备阀组集成段的管路排布场景，核心作用是在有限安装空间内完成流体流向的90度转向，同时通过一体式基座减少管路拼接带来的密封泄漏点。从实际使用场景来看，这类结构多布置在阀组的进出口端，一侧通过底部的大尺寸法兰与设备罐体、阀块安装面做刚性连接，另一侧通过端部的方形法兰对接后续管路或者执行元件，相比拼接式的弯管加法兰结构，一体式的设计能避免多段焊接、螺纹连接带来的应力集中问题，在有振动的工况下能降低管路疲劳开裂的概率。

设计这类结构的时候，首先要匹配安装边界的尺寸限制：底部法兰的螺栓孔采用圆周均布加定位孔的排布方式，安装时需要预留至少螺栓直径1.5倍的操作空间用于扳手紧固，避免和周边阀件、管线产生干涉；弯管段的曲率半径不能过小，否则流体经过时会产生较大的局部阻力，对于输送含微小固体颗粒的介质，过小的曲率还会造成颗粒在弯管处淤积，长期运行会磨损管壁甚至堵塞管路。端部的方形法兰采用四个螺栓孔对称布置，对接面需要加工密封槽，安装时根据输送介质的压力、腐蚀性选择对应的密封垫片，压力等级低于1.6MPa的工况可以选用橡胶垫片，更高压力的工况则需要选用金属缠绕垫片保证密封可靠性。

从结构功能上看，一体式的基座设计同时承担了管路支撑和流体转向的作用，不需要额外加装管路支架，能减少阀组周边的安装零件数量，让整体管路布局更紧凑。建模过程中需要重点关注几个工艺细节：弯管和两端法兰的衔接处要做足够的圆角过渡，避免铸造或者机加工过程中出现应力集中导致零件开裂；法兰面的密封面平面度需要控制在0.1mm以内，否则安装后容易出现介质渗漏；所有螺栓孔的位置度公差要控制在0.2mm范围内，保证现场安装时能顺利对接，不会出现螺栓无法穿入的问题。

实际选型应用时，需要根据管路的设计流量确定通径尺寸，通径过小会造成管路压损过大，增加流体输送的能耗，通径过大则会提升零件成本，同时占用更多安装空间。对于有腐蚀性介质的使用场景，建模阶段就要预留出足够的壁厚腐蚀余量，根据介质的腐蚀速率确定对应的壁厚值，避免长期使用后管壁变薄引发泄漏。另外弯管段的内壁要做圆滑过渡处理，减少流体的湍流现象，降低管路运行时的振动和噪音，在液压系统中使用这类结构时，圆滑的内壁还能减少液压油的压力冲击，延长系统内密封元件的使用寿命。

安装这类管路结构时，要注意底部法兰和安装面的平行度调整，不能强行靠螺栓拉力拉合两个对接面，否则会造成基座变形，长期运行后变形处会出现疲劳裂纹。紧固螺栓时要采用对角分次紧固的方式，保证每个螺栓的预紧力均匀，避免法兰面受力不均导致密封失效。日常运维中，这类一体式结构相比拼接管路的维护成本更低，只需要定期检查法兰连接处的密封情况，不需要检查多段拼接处的泄漏点，能减少运维的工作量。在空间紧凑的阀组设计中，这种集成式弯管结构能有效压缩管路占用的空间，让整个阀组的布局更规整，也方便后续的管路改造和元件更换。
